产品
滤波器
阻带频率 3410~3800MHz,≥60dB,通带频率 DC~3400MHz,3810~6000MHz,N
- ZBSF6-C3410-3800-3535
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 3410 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3400 | MHz | |
| 通带频率 | 3810 | ~ | 6000 | MHz | |
| 通带损耗 | 4 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | +15~+40℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 3000.00 | 1.24 | -1.16 |
| 3086.00 | 1.29 | -1.18 |
| 3171.00 | 1.17 | -1.16 |
| 3257.00 | 1.23 | -1.28 |
| 3343.00 | 1.37 | -1.52 |
| 3429.00 | 4.55 | -73.30 |
| 3514.00 | 5.05 | -81.08 |
| 3600.00 | 11.85 | -66.59 |
| 3686.00 | 11.09 | -80.00 |
| 3771.00 | 6.49 | -71.64 |
| 3857.00 | 1.62 | -2.01 |
| 3943.00 | 1.10 | -1.49 |
| 4029.00 | 1.51 | -1.66 |
| 4114.00 | 1.37 | -1.74 |
| 4200.00 | 1.54 | -1.75 |

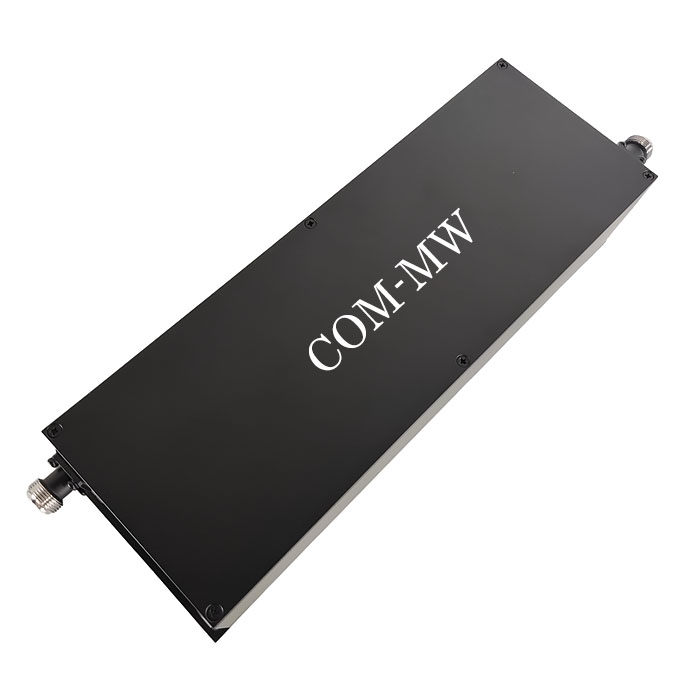

参考实物图

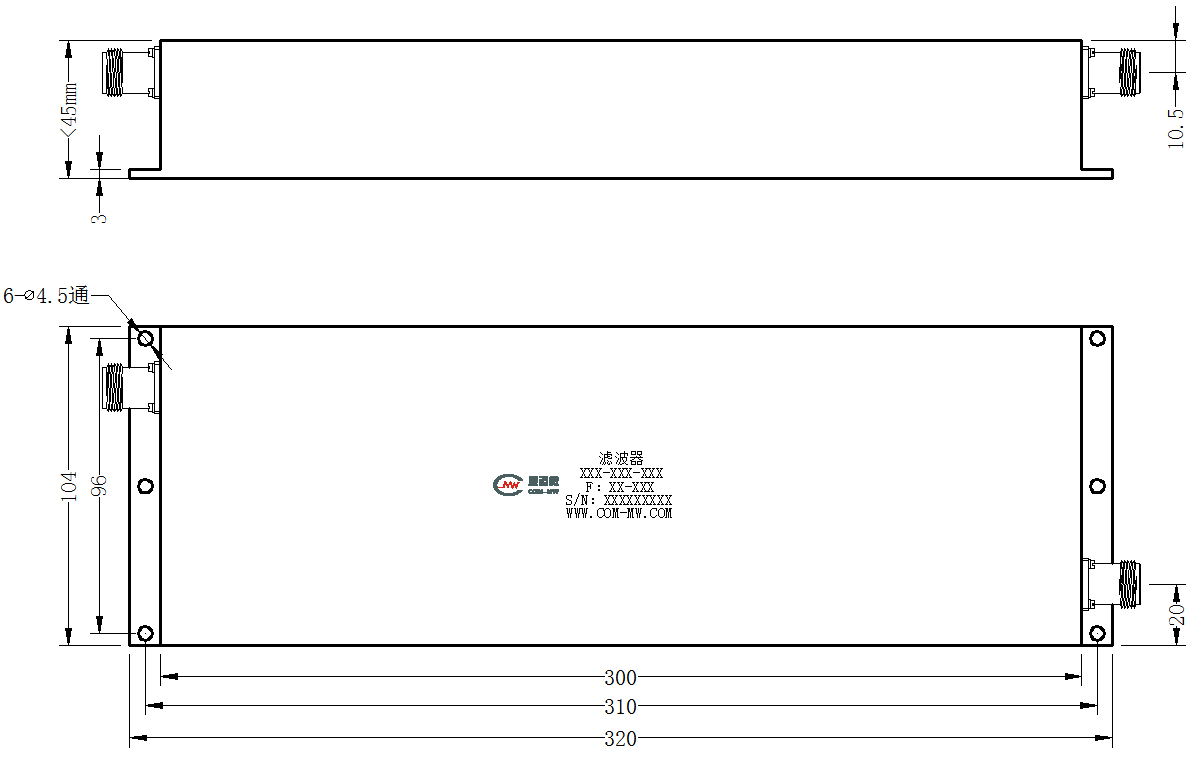

外形结构图（mm）

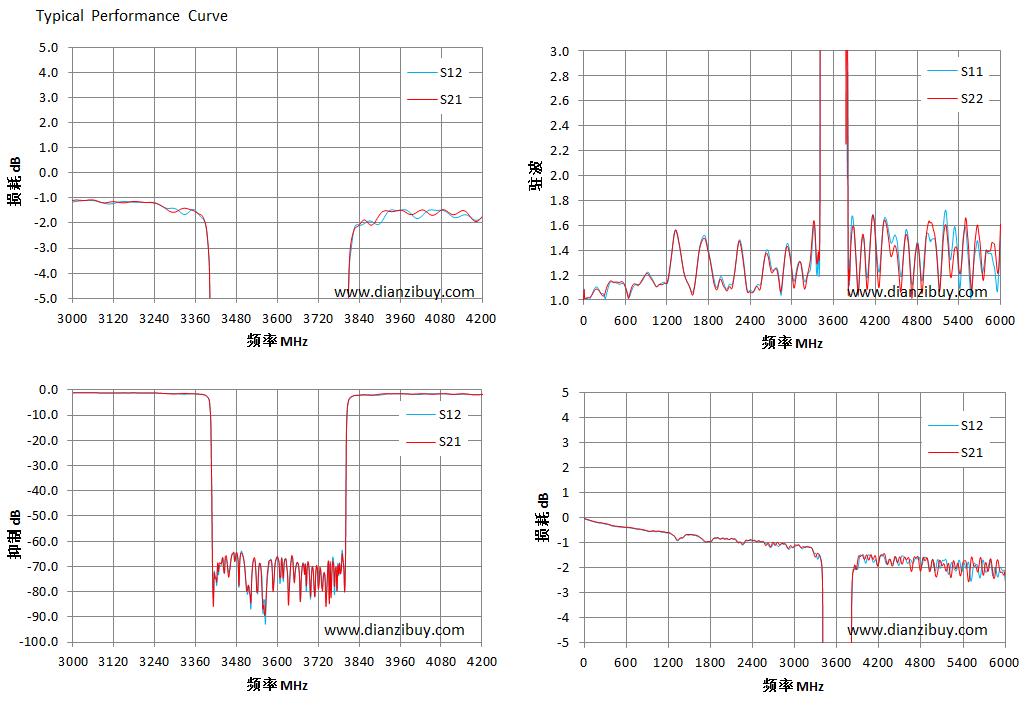

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
