产品
电桥
1000~2000MHz, 150W, 相位90°, 表面贴装, 工业级, 替代IPP-7047
- B0180
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 插入损耗 | 0.35 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.20 | 1.25 | ||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 150W |
| 相位 | 90° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7047 |
端口定义
| 输入端口 | 1 |
| 输出端口 | 3（0°） |
| 输出端口 | 4（-90°） |
| 隔离端口 | 2 |
| 接地端口 | 底部接地 |

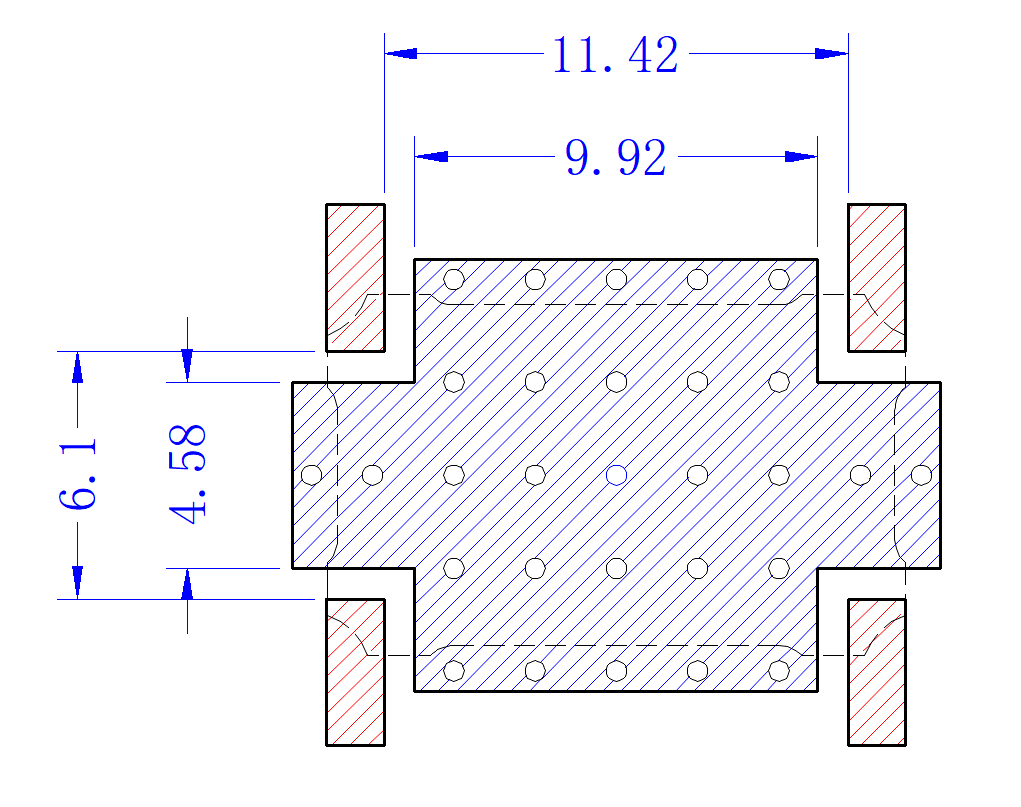

建议PCB布局图
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S14 损耗 dB | S13 损耗 dB | S14 隔离 dB | S13 相位 ° |
| 0.8 | 1.16 | 1.16 | -2.57 | -3.68 | -23 | 89.5 |
| 0.93 | 1.14 | 1.15 | -3 | -3.2 | -22.7 | 90 |
| 1.06 | 1.1 | 1.14 | -3.4 | -2.9 | -23.5 | 90.3 |
| 1.19 | 1.05 | 1.13 | -3.5 | -2.65 | -25 | 90.5 |
| 1.32 | 1.02 | 1.12 | -3.55 | -2.53 | -27 | 90.7 |
| 1.45 | 1.01 | 1.1 | -3.57 | -2.55 | -29 | 90.9 |
| 1.58 | 1.07 | 1.06 | -3.54 | -2.52 | -32 | 91.1 |
| 1.71 | 1.11 | 1.02 | -3.38 | -2.7 | -31 | 91.5 |
| 1.84 | 1.16 | 1.01 | -3.02 | -3 | -27 | 92 |
| 1.97 | 1.2 | 1.05 | -2.79 | -3.4 | -23.5 | 93 |
| 2.1 | 1.25 | 1.1 | -2.49 | -4 | -20.8 | 93.5 |
参考实物图

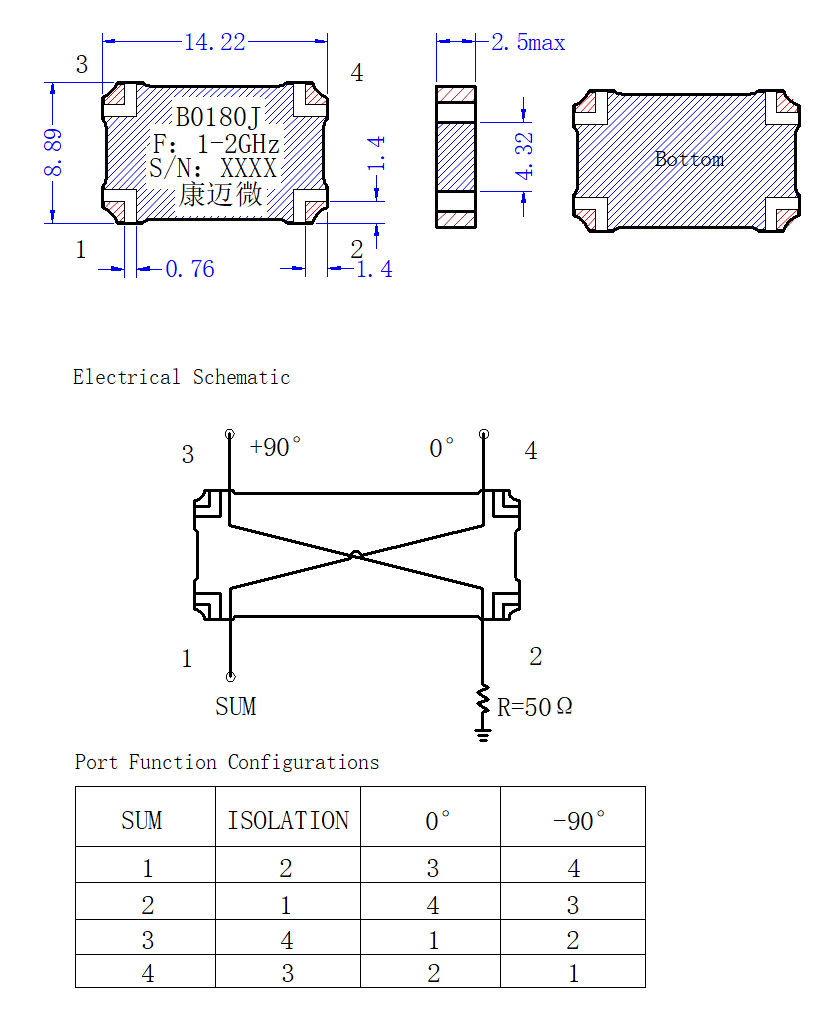

外形结构图（mm）

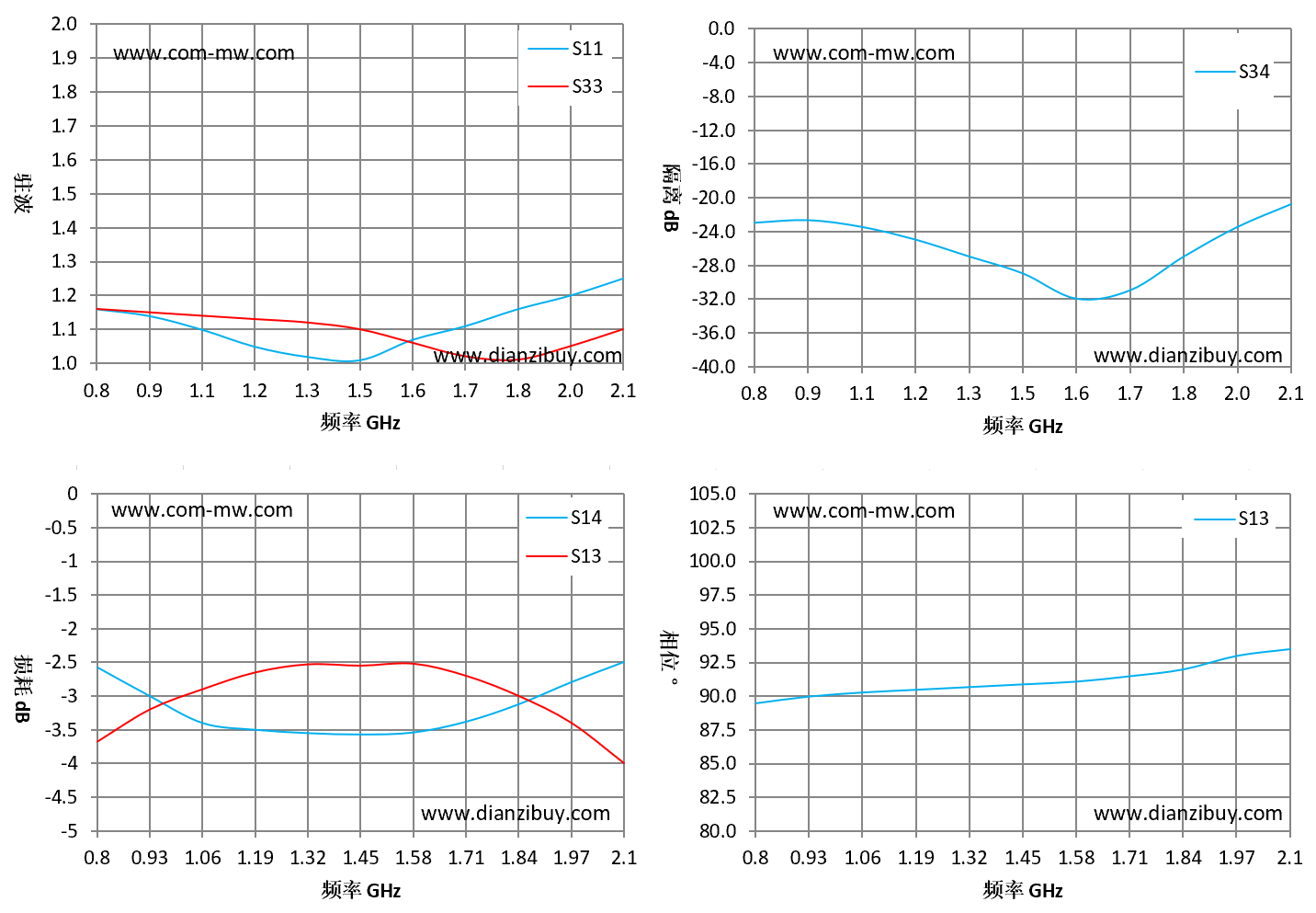

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
