产品
滤波器
阻带频率4900~4960MHz, ≥70dB, 通带频率DC~4880MHz, 4980~7000MHz, N
- K6-4900-4960-20N70150-009
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4900 | ~ | 4960 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 4880 | MHz | |
| 通带频率 | 4980 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4800 | -0.48 | 1.26 |
| 4880 | -2.77 | 1.41 |
| 4885 | -11.68 | 4.37 |
| 4890 | -38.34 | 15.64 |
| 4895 | -76.48 | 33.27 |
| 4900 | -94.64 | 41.21 |
| 4910 | -96.57 | 38.78 |
| 4930 | -96.40 | 36.65 |
| 4940 | -80.08 | 29.87 |
| 4960 | -88.64 | 27.63 |
| 4965 | -76.47 | 18.84 |
| 4970 | -43.35 | 10.66 |
| 4975 | -18.86 | 7.33 |
| 4980 | -2.74 | 1.38 |
| 5000 | -1.03 | 1.3 |
参考实物图
外形结构图（mm）

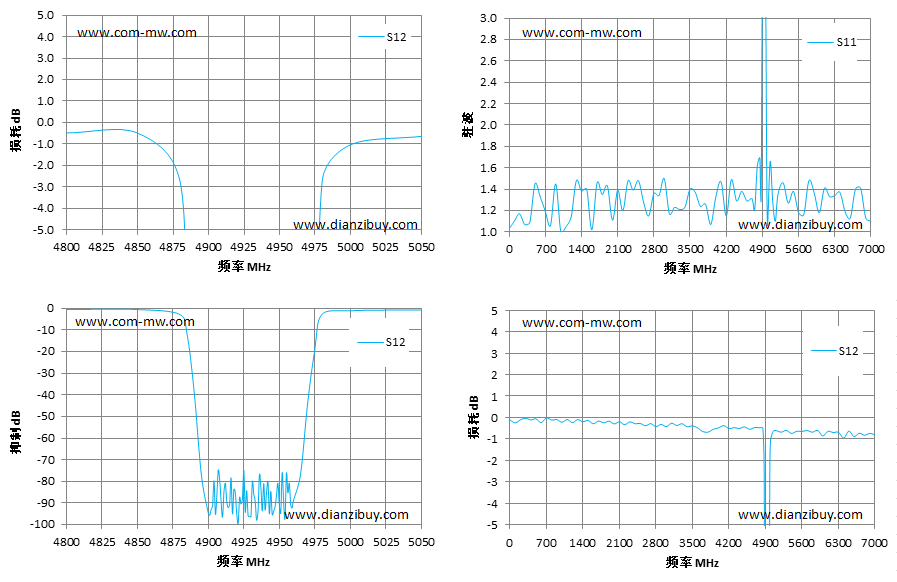

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
