产品
衰减器
0.1~40GHz, 衰减范围0~63dB, 步进0.5dB, 0.3W, 2.92
- DA8-630.3-0.1-40G-3578
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 40 | GHz |
| 衰减范围 | 0 | ~ | 63 | dB |
| 插入损耗 | 18 | dB | ||
| 驻波比 | 2 | |||
| 衰减精度均方根 | 2 | 2.5 | dB | |
| 输入输出隔离 | 60 | dB | ||
| 衰减切换时间 | 100 | ns |
其它参数
| 步进 | 0.5dB |
| 功率容量 | 0.3W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 表面 | 镀镍 |
| 工作电压 | +5V |
| 工作电流 | 使用Ethernet，USB-C or RS232控制该模块的时候，工作电流为260mA;使用TTL控制的时候，其余控制需要断电，此时工作电流为30mA。 |
| 工作温度 | -0~+50℃设计保证 |
| 储存温度 | -30~+85℃设计保证 |
| 控制接口 | USB-C/TTL/RS232/ETHERNTE CONTROLUS |
TTL控制真值表（1：3.3~5V；0: 0V）
| 衰减量 | A7 | A6 | A5 | A4 | A3 | A2 | A1 |
|---|---|---|---|---|---|---|---|
| 0.5 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 2 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 4 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 8 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 16 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 31.5 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 63 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
15芯引脚定义
| 引脚 | 说明 | 电压 |
| 1 | 电源电压 | +5V |
| 2 | 接地 | GND |
| 3 | RS232-TX | |
| 4 | RS232-RX | |
| 5 | TTL-EN | +3.3V/0V |
| 6 | TRIGGER | +3.3V/0V |
| 7 | 不连接 | |
| 8 | ATT1-0.5 | +3.3V/0V |
| 9 | ATT1-1 | +3.3V/0V |
| 10 | ATT1-2 | +3.3V/0V |
| 11 | ATT1-4 | +3.3V/0V |
| 12 | ATT1-8 | +3.3V/0V |
| 13 | ATT1-16 | +3.3V/0V |
| 14 | ATT2-31.5 | +3.3V/0V |
| 15 | 不连接 |
典型测试数据
| Frequency GHz | A-0.5 衰减 dB | A-1 衰减 dB | A-2 衰减 dB | A-4 衰减 dB | A-8 衰减 dB | A-16 衰减 dB | A-32 衰减 dB | A-63 衰减 dB |
|---|---|---|---|---|---|---|---|---|
| 0.01 | -0.59 | -1.08 | -2.39 | -3.73 | -7.94 | -16.6 | -32.5 | -62.5 |
| 3 | -0.56 | -0.98 | -2.05 | -3.86 | -7.82 | -16.6 | -32.2 | -62.1 |
| 9 | -0.65 | -1.15 | -2.23 | -3.95 | -8.16 | -16.9 | -32.8 | -63.6 |
| 15 | -0.6 | -1.03 | -1.8 | -3.99 | -8.15 | -16.9 | -33.3 | -63.9 |
| 21 | -0.44 | -0.86 | -2.02 | -3.91 | -8.15 | -16.2 | -33.4 | -64.3 |
| 27 | -0.57 | -1.33 | -2.08 | -4.2 | -8.76 | -16.1 | -33.2 | -62.8 |
| 33 | -0.48 | -1.14 | -2.54 | -4.26 | -8.75 | -15.7 | -32.6 | -62.2 |
| 39 | -0.47 | -1.11 | -2.68 | -4.43 | -8.98 | -15.2 | -33 | -62.5 |
| 42 | -0.44 | -1.28 | -2.28 | -4.42 | -9.09 | -14.8 | -32.7 | -63.4 |

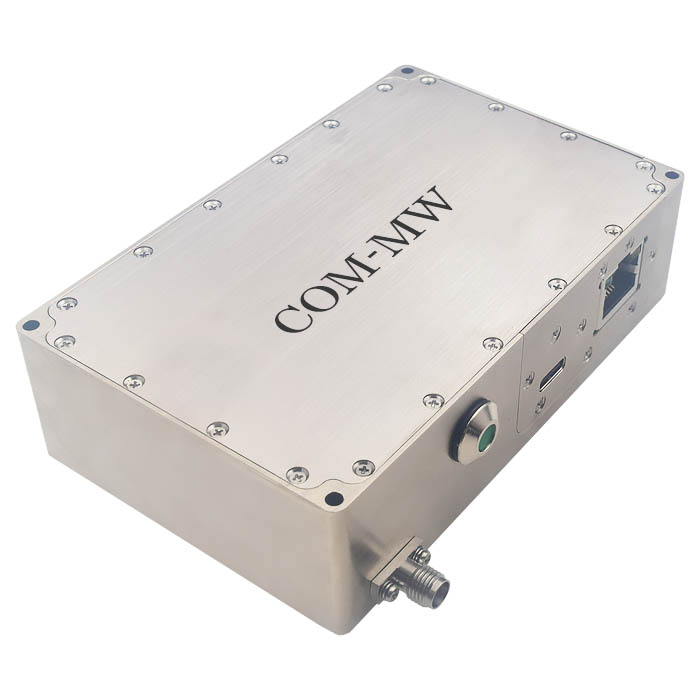

参考实物图
外形结构图（mm）
典型测试曲线图
使用说明
1、当TRIGGER=0时，网口，type-c，232发送命令，不响应,且TRIGGER再次变为0时，FPGA的状态保持为此次状态，直到TRIGGER=1时，接收到下一状态；
2、当需要使用TTL直接控制的时候，需要将TTL-EN=1，使网口，232，type-c的供电全部关闭，当需要使用网口，232，type-c控制时，需要将TTL-EN=0并把15芯连接器上的ATT引脚全部悬空；
3、可提供type-c控制软件
232，网口控制命令
| 衰减0dB | AA 00 02 03 04 05 06 55 | |
| 衰减0.5dB | AA 01 02 03 04 05 06 55 | |
| 衰减1dB | AA 02 02 03 04 05 06 55 | |
| 衰减2dB | AA 04 02 03 04 05 06 55 | |
| 衰减4dB | AA 08 02 03 04 05 06 55 | |
| 衰减8dB | AA 10 02 03 04 05 06 55 | |
| 衰减16dB | AA 20 02 03 04 05 06 55 | |
| 衰减31.5dB | AA 40 02 03 04 05 06 55 | |
| 衰减63dB | AA 7F 02 03 04 05 06 55 |
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
