开关
18~26.5GHz,双刀双掷,反射式,50ms,波导口
- DSW9-4R18-26.5G-2278
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 26.5 | GHz |
| 插入损耗 | 0.1 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.1 |
其它参数
| 开关路数 | 双刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 50ms |
| 接口形式 | 波导口 |
| 波导口型号 | BJ220 |
| 工作电压 | +28V |
| 工作电流 | 600mA |
| 工作温度 | -40~+70℃设计保证 |
| 开关寿命 | 10万次 |
控制电路示意图
典型测试数据
| Frequency GHz | S11 驻波 | S14 损耗 dB | S23 相位 ° | S12 隔离 dB |
| 18 | 1.05 | -0.02 | -0.66 | -74.03 |
| 18.61 | 1.09 | -0.03 | -0.73 | -72.72 |
| 19.21 | 1.05 | -0.03 | -0.64 | -72.11 |
| 19.82 | 1.17 | -0.03 | -0.67 | -74.16 |
| 20.43 | 1.05 | -0.02 | -0.73 | -72.83 |
| 21.04 | 1.19 | -0.05 | -0.61 | -72.9 |
| 21.64 | 1.19 | -0.04 | -0.81 | -73.86 |
| 22.25 | 1.05 | -0.02 | -0.63 | -70.65 |
| 22.86 | 1.19 | -0.02 | -0.65 | -74.64 |
| 23.46 | 1.12 | -0.02 | -0.72 | -70.41 |
| 24.07 | 1.01 | -0.03 | -0.74 | -75.19 |
| 24.68 | 1.08 | -0.02 | -0.74 | -70.26 |
| 25.29 | 1.13 | -0.02 | -0.75 | -72.04 |
| 25.89 | 1.12 | -0.03 | -0.82 | -69.88 |
| 26.5 | 1.05 | -0.03 | -0.79 | -74.06 |

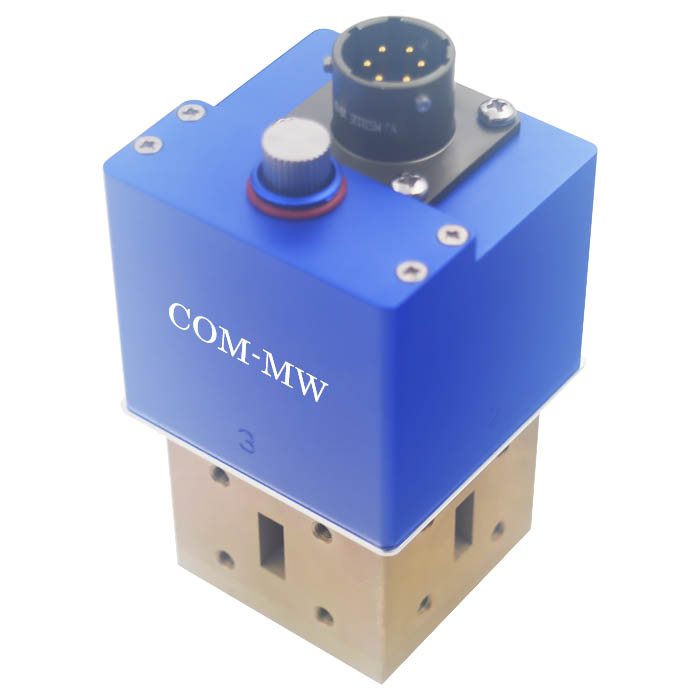

参考实物图

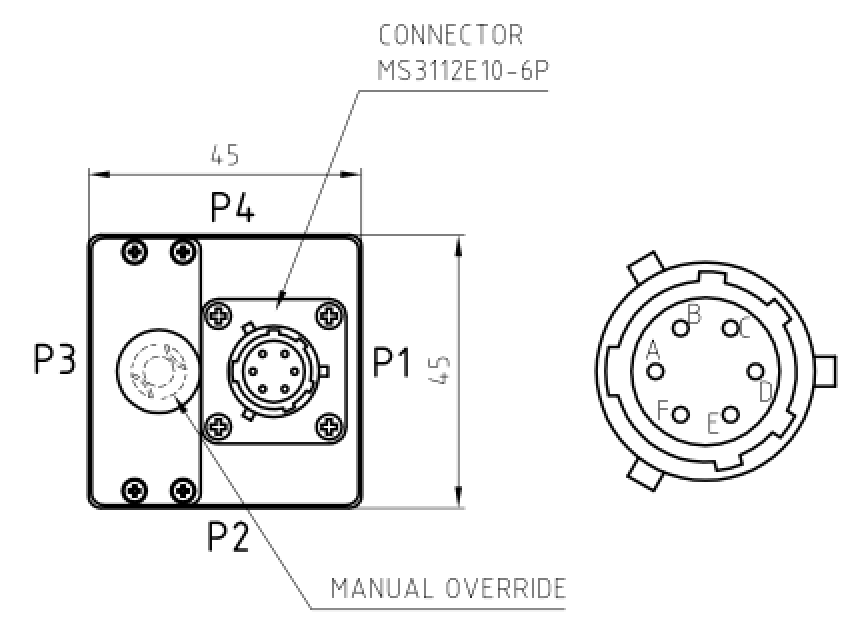

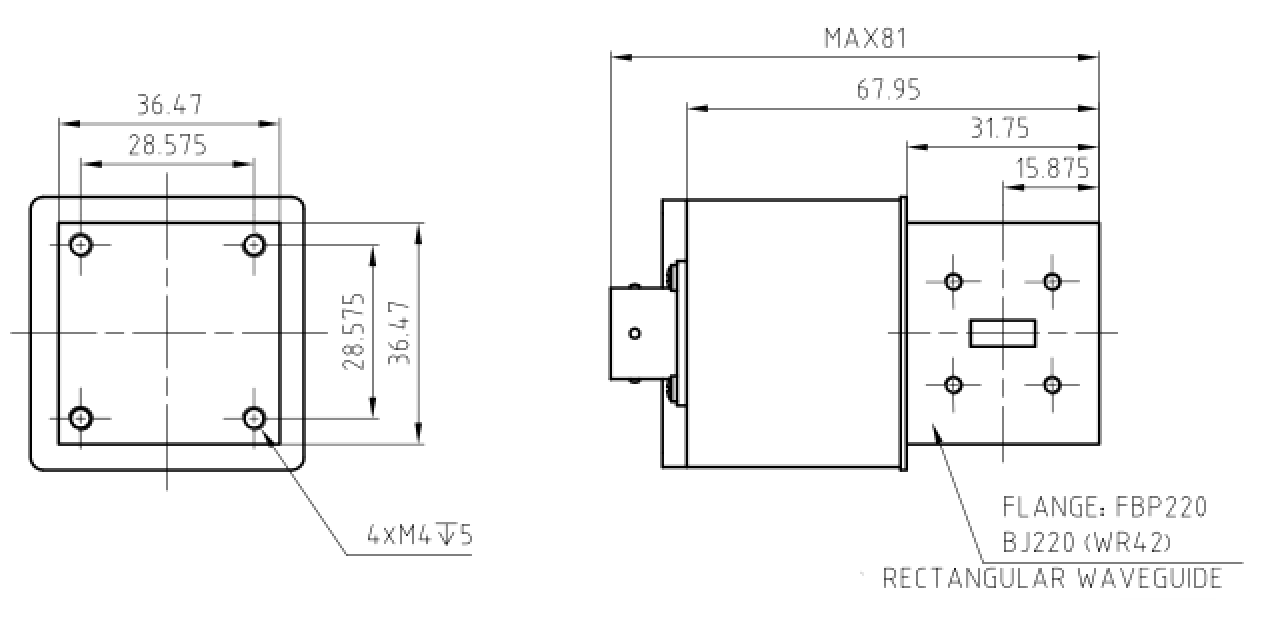

外形结构图（mm）

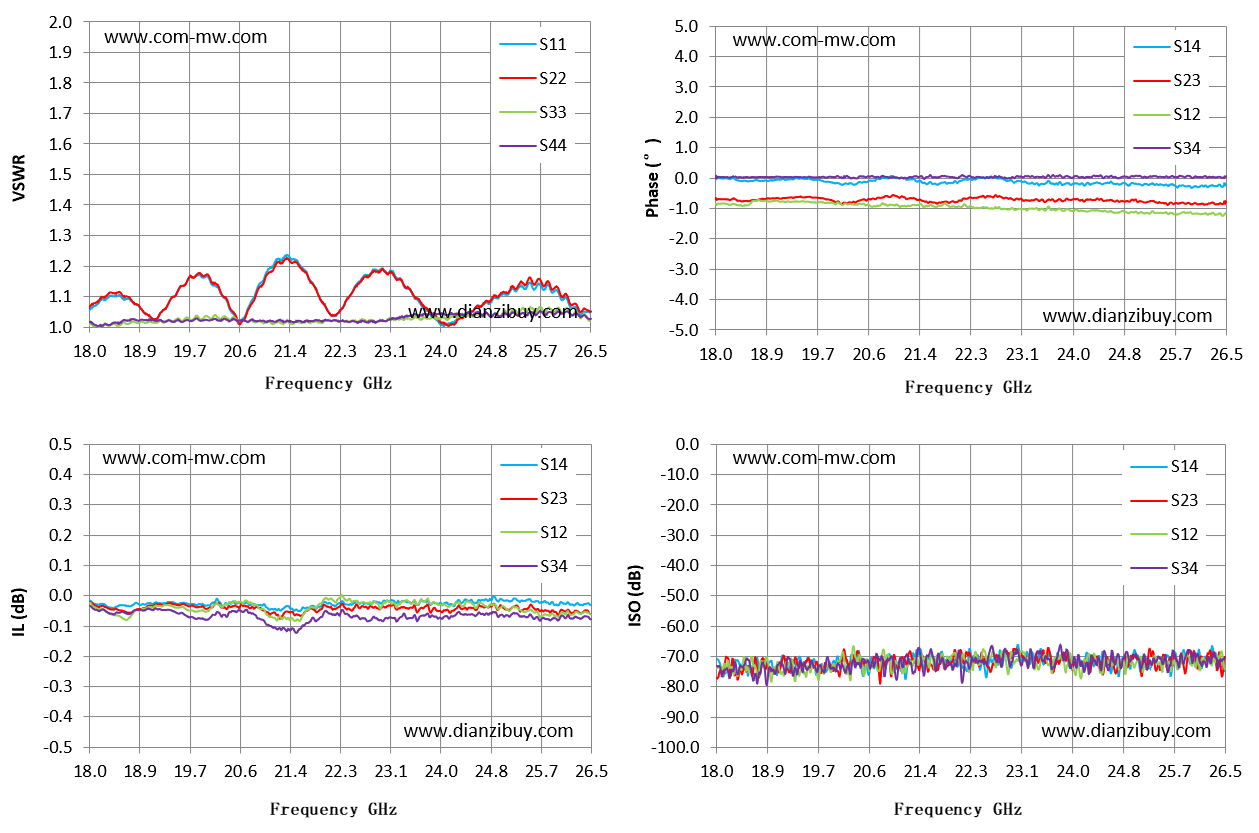

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
