产品
滤波器
阻带频率5725~5850MHz, ≥50dB, 通带频率DC~5705MHz, 5870~7000MHz, N
- K6-5725-5850-20N50150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5725 | ~ | 5850 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5705 | MHz | |
| 通带频率 | 5870 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5600 | -0.63 | 1.46 |
| 5705 | -2.33 | 1.28 |
| 5710 | -10.41 | 3.78 |
| 5715 | -33.85 | 8.06 |
| 5720 | -48.24 | 12.37 |
| 5725 | -66.56 | 34.28 |
| 5770 | -78.89 | 27.69 |
| 5800 | -79.53 | 21.51 |
| 5830 | -63.92 | 25.06 |
| 5850 | -76.89 | 42.85 |
| 5855 | -50.62 | 14.52 |
| 5860 | -36.75 | 9.35 |
| 5865 | -11.41 | 4.38 |
| 5870 | -2.37 | 1.34 |
| 6000 | -0.86 | 1.17 |
参考实物图
外形结构图（mm）

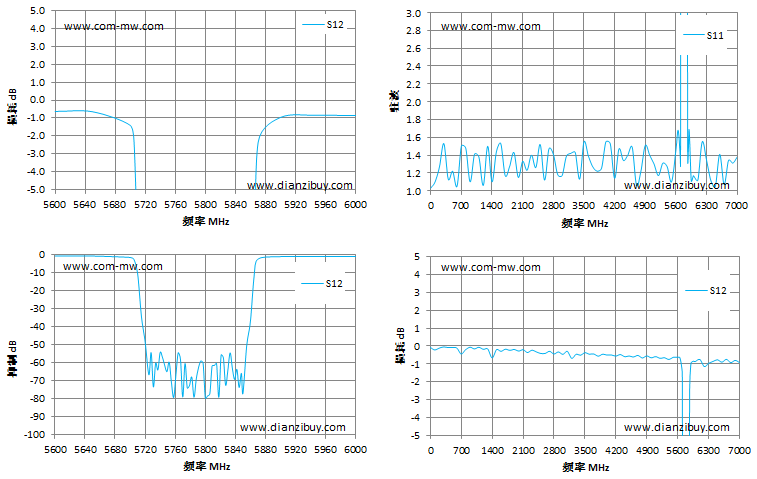

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
