通带频率 1.6~8.4GHz,DC-1090MHz≥45dB,dB,微带圆针
- ZHPF15-L1.6-8.4G-1738
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.6 | ~ | 8.4 | GHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-1090 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1200 | 14.45 | 32.85 | -23.77 | -23.77 | 0.94 |
| 1721 | 1.35 | 1.30 | -0.55 | -0.55 | 0.57 |
| 2243 | 1.37 | 1.36 | -0.34 | -0.34 | 0.25 |
| 2764 | 1.29 | 1.32 | -0.34 | -0.34 | 0.13 |
| 3286 | 1.28 | 1.35 | -0.50 | -0.50 | 0.09 |
| 3807 | 1.26 | 1.35 | -0.41 | -0.41 | 0.13 |
| 4329 | 1.25 | 1.35 | -0.32 | -0.32 | 0.03 |
| 4850 | 1.26 | 1.37 | -0.36 | -0.36 | 0.12 |
| 5371 | 1.30 | 1.39 | -0.39 | -0.39 | 0.10 |
| 5893 | 1.34 | 1.41 | -0.52 | -0.52 | 0.14 |
| 6414 | 1.36 | 1.40 | -0.51 | -0.51 | 0.20 |
| 6936 | 1.33 | 1.35 | -0.35 | -0.35 | 0.11 |
| 7457 | 1.29 | 1.28 | -0.37 | -0.37 | 0.12 |
| 7979 | 1.24 | 1.21 | -0.52 | -0.52 | 0.13 |
| 8500 | 1.22 | 1.23 | -0.49 | -0.49 | 0.08 |

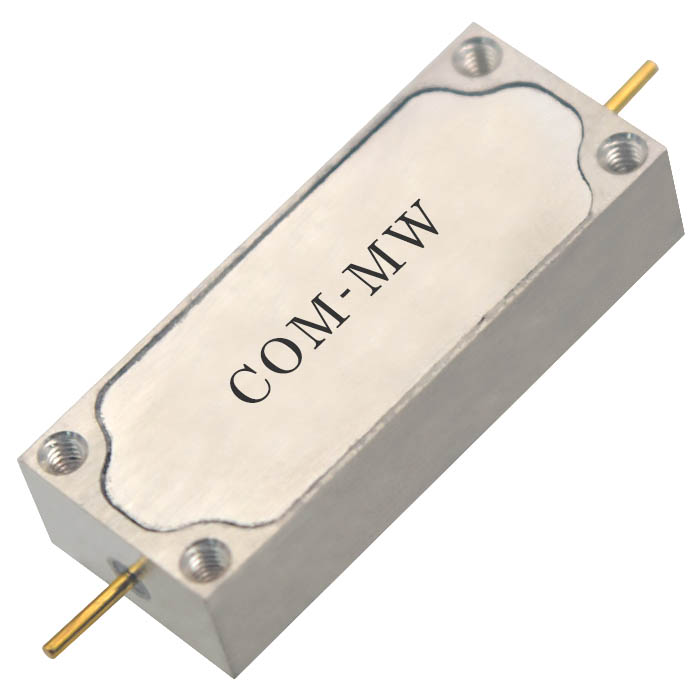

参考实物图

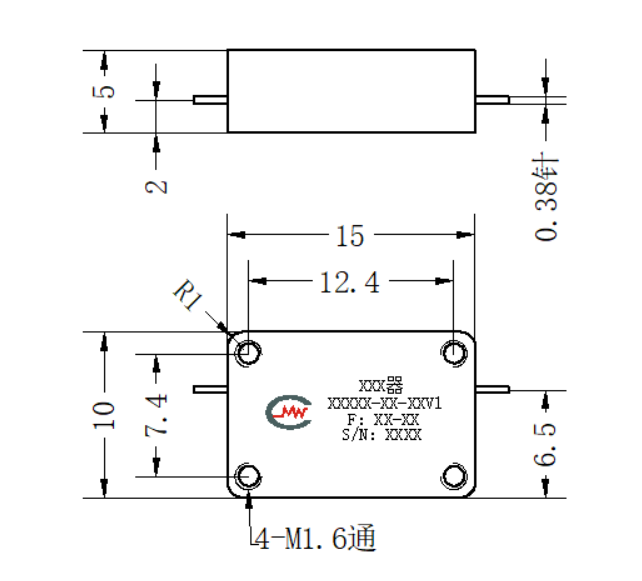

外形结构图（mm）

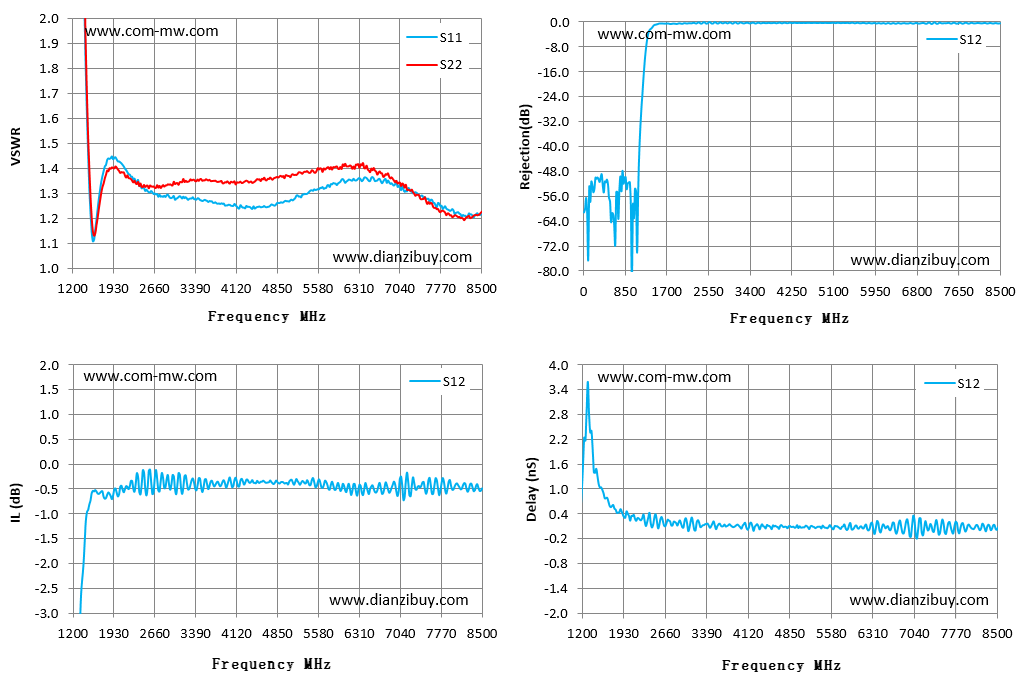

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
