滤波器
通带频率 1025~1075MHz,1275-1450MHz≥50dBc,225-400MHz≥60dBc,微带圆针
- ZBF2-L1050-50-2203
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1025 | ~ | 1075 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | 1030-1070 | MHz | 0.5 | dB | ||
| 带内波动 | 1025-1075 | MHz | 1 | dB | ||
| 带外抑制 | 1275-1450 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 225-400 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 2450-2800 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 幅度一致性(同批次) | / | / | ±0.5 | dB | ||
| 幅度稳定性(同批次) | / | / | ±0.25 | dB |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 相位一致性 | ≤±2.5°（同批次） |
| 相位稳定性 | ≤±0.25°(常温4小时内) ≤±0.5°(高温+60℃) ≤±1°(低温-20℃) |
| 工作温度 | -20~+60℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

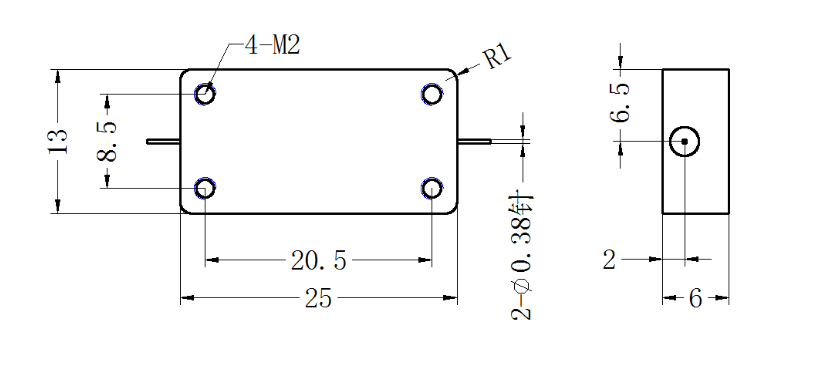

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
