产品
滤波器
通带频率 4.96~6.02GHz,DC-4.6GHz≥27dB,6.2-6.3GHz≥23dB,SMA
- ZBF5-C5.49-1.06G-3871
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.96 | ~ | 6.02 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-4.6 | GHz≥ | 27 | dB | ||
| 带外抑制 | 6.2-6.3 | GHz≥ | 23 | dB | ||
| 带外抑制 | 6.3-12 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.50 | 70.49 | 72.39 | -47.72 | 0.37 |
| 4.64 | 58.73 | 55.15 | -35.58 | 0.62 |
| 4.79 | 25.80 | 25.71 | -15.83 | 1.67 |
| 4.93 | 1.06 | 1.07 | -0.74 | 3.23 |
| 5.07 | 1.17 | 1.15 | -0.63 | 2.18 |
| 5.21 | 1.08 | 1.09 | -0.58 | 1.94 |
| 5.36 | 1.17 | 1.14 | -0.59 | 1.84 |
| 5.50 | 1.22 | 1.20 | -0.58 | 1.84 |
| 5.64 | 1.12 | 1.08 | -0.57 | 1.93 |
| 5.79 | 1.09 | 1.06 | -0.60 | 2.18 |
| 5.93 | 1.17 | 1.18 | -0.69 | 2.72 |
| 6.07 | 2.77 | 2.83 | -2.49 | 5.78 |
| 6.21 | 28.53 | 29.56 | -30.25 | 1.03 |
| 6.36 | 34.63 | 36.20 | -48.99 | 0.51 |
| 6.50 | 39.74 | 42.50 | -63.09 | 0.27 |

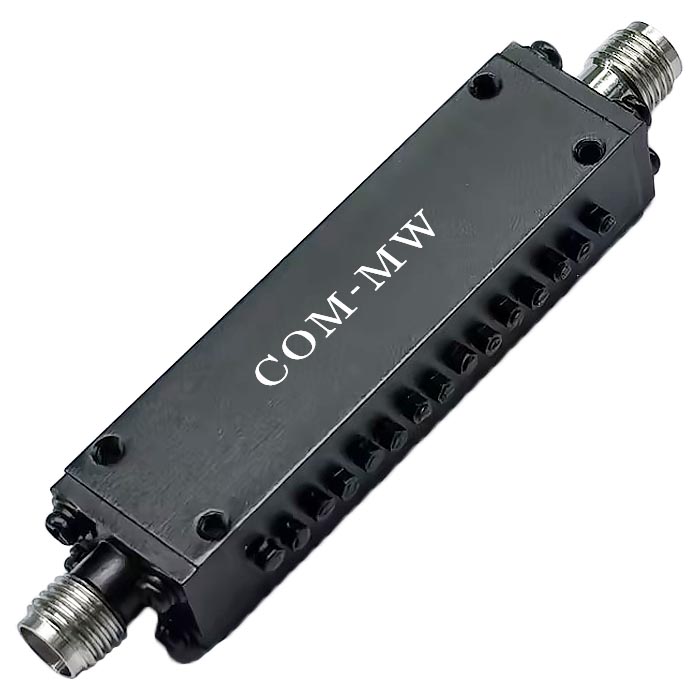

参考实物图
外形结构图（mm）

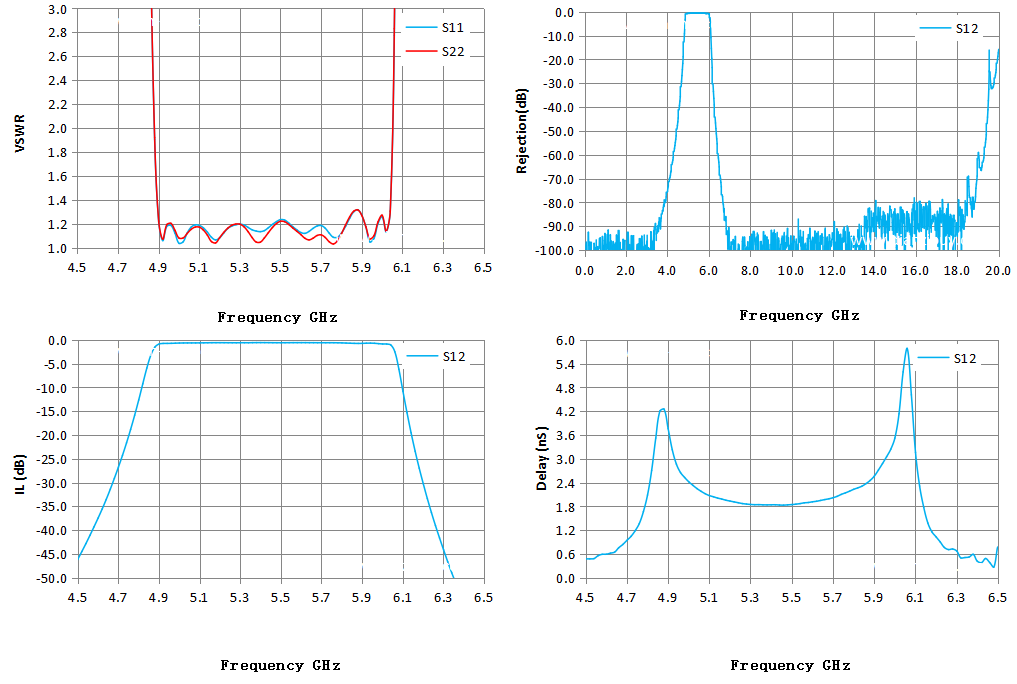

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
