带阻滤波器
阻带频率758~803MHz, ≥60dB, 通带频率DC~748MHz, 813~3000MHz, N
- HBTE-BSF-758-803-N-100
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 758 | ~ | 803 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 748 | MHz | |
| 通带频率 | 813 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+55℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 700 | -0.28 | 1.38 |
| 748 | -2.77 | 1.36 |
| 753 | -11.33 | 13.84 |
| 758 | -91.81 | 34.06 |
| 760 | -85.35 | 32.34 |
| 766 | -98.55 | 44.74 |
| 770 | -77.95 | 41.26 |
| 780 | -75.87 | 39.91 |
| 786 | -95.34 | 36.32 |
| 790 | -97.83 | 37.73 |
| 800 | -78.64 | 32.51 |
| 803 | -89.74 | 48.67 |
| 808 | -12.32 | 14.47 |
| 813 | -2.85 | 1.33 |
| 875 | -0.31 | 1.16 |
参考实物图

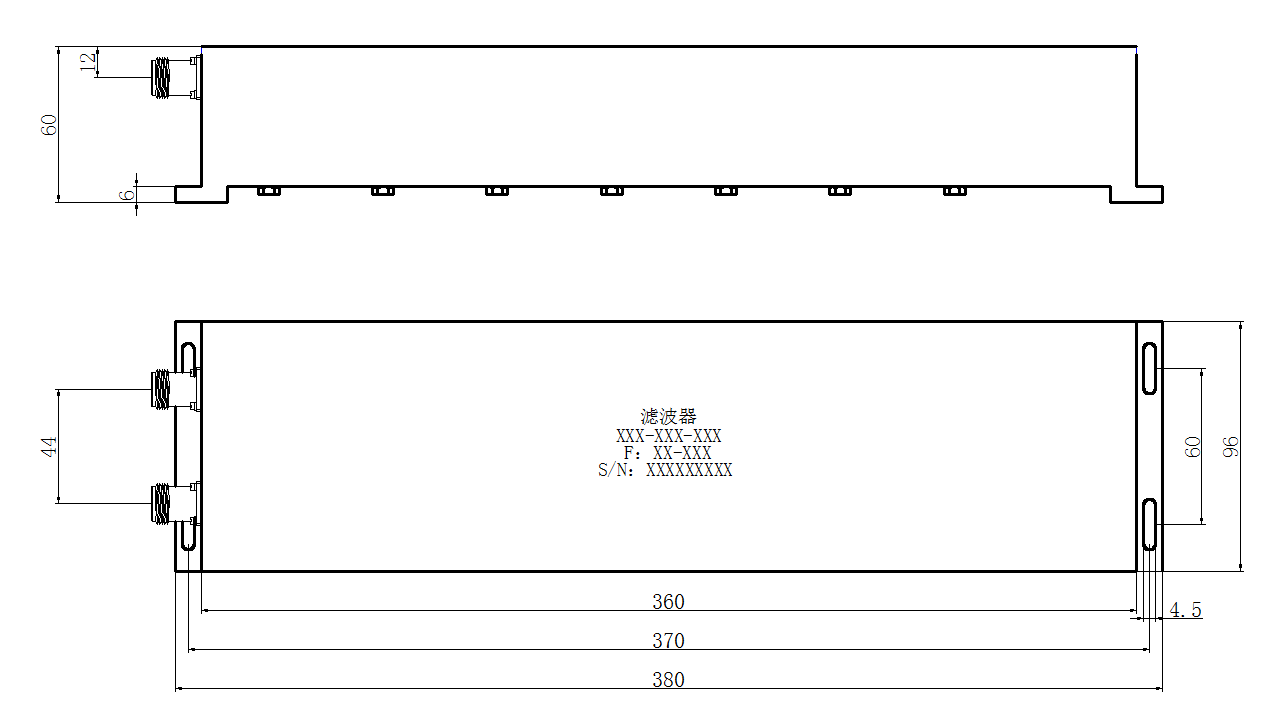

外形结构图（mm）

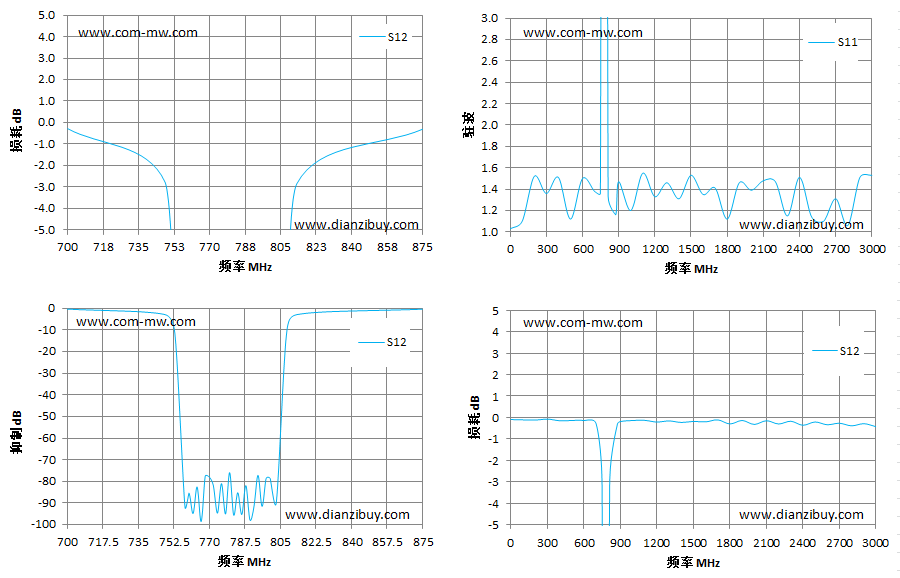

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
