2.7~6.2GHz, 400W, 90°, N
- ZHC8-2.7-6.2G-2523
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.7 | ~ | 6.2 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | 1.1 | dB | ||
| 相位平衡 | 6 | ° |
环境要求
| 功率容量 | 400W |
| 相位 | 90° |
| 阻抗 | 50Ω |
| 接口形式 | N -K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
典型测试数据
| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|---|
| 2.5 | 1.16 | 1.17 | -3.18 | -3.38 | -90.62 | -21.56 |
| 2.79 | 1.16 | 1.16 | -3.16 | -3.44 | -90.72 | -22.1 |
| 3.07 | 1.17 | 1.17 | -3.2 | -3.44 | -90.85 | -22.45 |
| 3.36 | 1.18 | 1.18 | -3.25 | -3.4 | -90.96 | -22.91 |
| 3.64 | 1.15 | 1.16 | -3.33 | -3.35 | -91.07 | -23.7 |
| 3.93 | 1.11 | 1.12 | -3.38 | -3.3 | -91.08 | -24.66 |
| 4.21 | 1.11 | 1.13 | -3.44 | -3.32 | -91.12 | -24.8 |
| 4.5 | 1.18 | 1.16 | -3.45 | -3.36 | -90.87 | -23.58 |
| 4.79 | 1.2 | 1.16 | -3.45 | -3.47 | -90.82 | -22.11 |
| 5.07 | 1.17 | 1.15 | -3.39 | -3.54 | -90.53 | -21.18 |
| 5.36 | 1.15 | 1.16 | -3.29 | -3.57 | -90.5 | -20.94 |
| 5.64 | 1.18 | 1.21 | -3.2 | -3.61 | -90.65 | -21.32 |
| 5.93 | 1.23 | 1.25 | -3.16 | -3.64 | -91.01 | -21.9 |
| 6.21 | 1.25 | 1.27 | -3.18 | -3.63 | -91.48 | -22.17 |
| 6.5 | 1.21 | 1.23 | -3.31 | -3.55 | -91.78 | -21.94 |

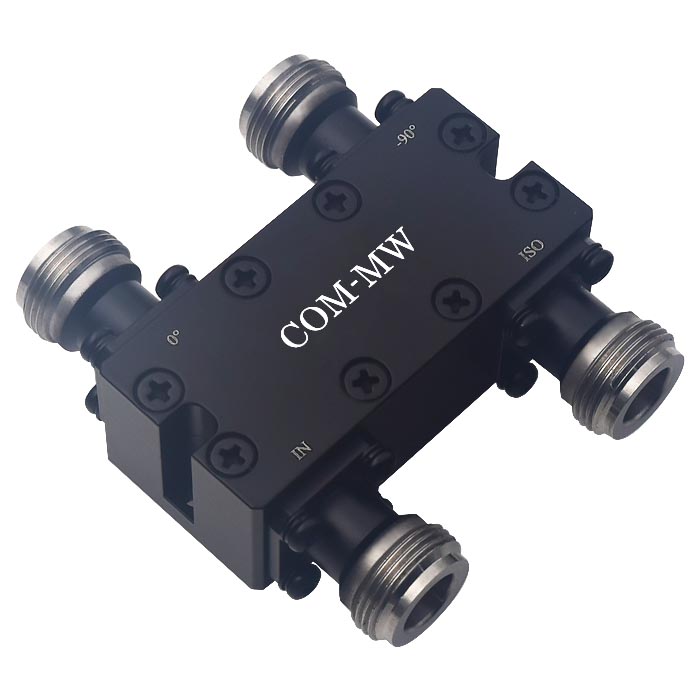

参考实物图

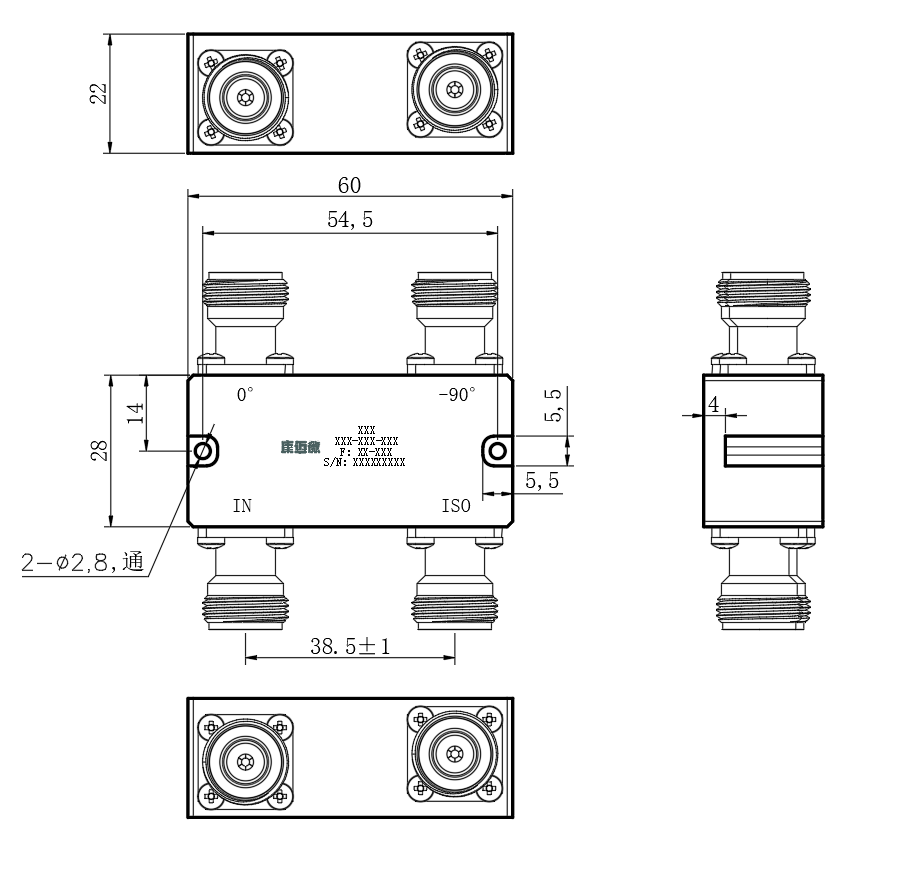

外形结构图（mm）

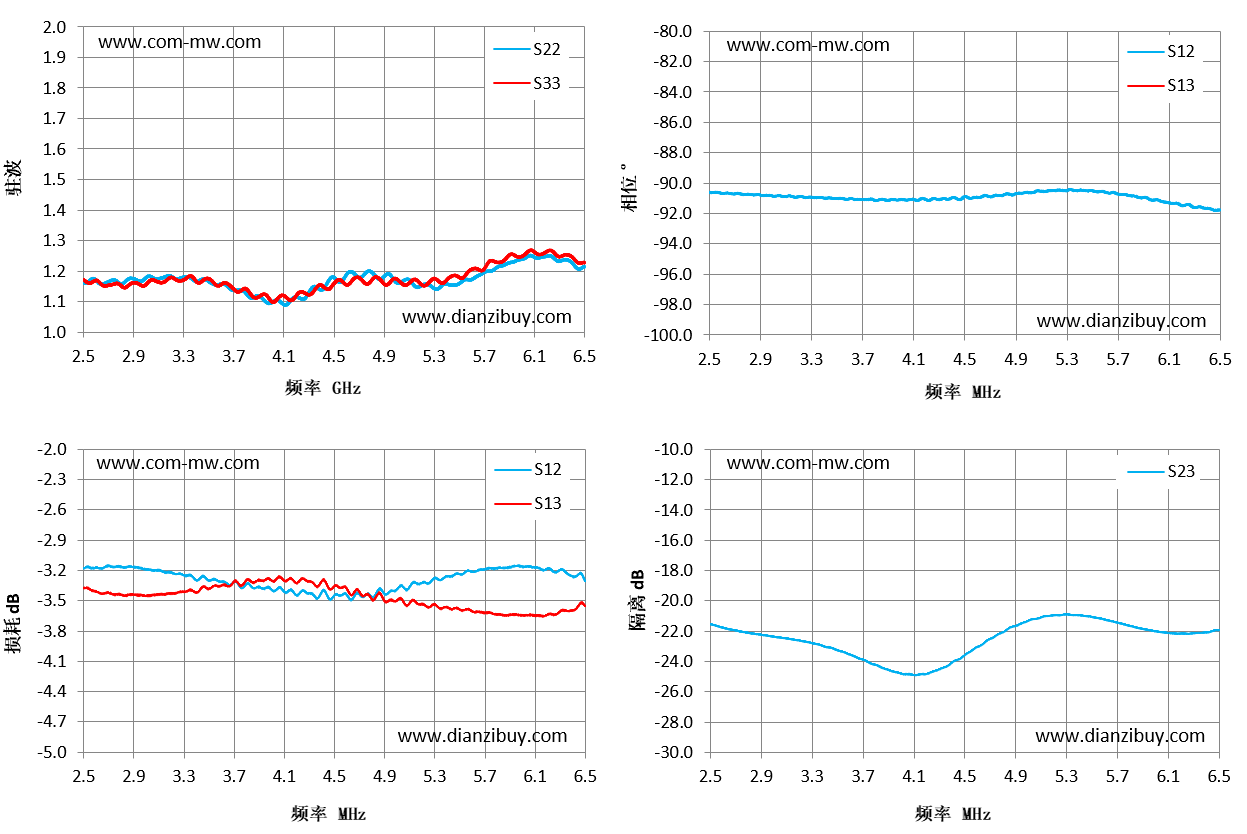

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
