产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2520 | ~ | 3040 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 3.9-7 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -45~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2200 | 48.03 | 41.97 | -54.89 | -54.89 | 0.42 |
| 2293 | 40.71 | 35.38 | -45.28 | -45.28 | 0.24 |
| 2386 | 22.24 | 20.63 | -21.06 | -21.06 | 1.59 |
| 2479 | 2.1 | 2 | -3.51 | -3.51 | 5.22 |
| 2571 | 1.02 | 1.19 | -1.45 | -1.45 | 2.98 |
| 2664 | 1.4 | 1.42 | -1.42 | -1.42 | 2.26 |
| 2757 | 1.42 | 1.3 | -1.38 | -1.38 | 2.13 |
| 2850 | 1.26 | 1.2 | -1.28 | -1.28 | 2.11 |
| 2943 | 1.18 | 1.13 | -1.35 | -1.35 | 2.19 |
| 3036 | 1.21 | 1.19 | -1.54 | -1.54 | 2.41 |
| 3129 | 1.2 | 1.48 | -2.3 | -2.3 | 3.29 |
| 3221 | 9.41 | 10.18 | -13 | -13 | 2.83 |
| 3314 | 20.04 | 18.67 | -25.78 | -25.78 | 1.03 |
| 3407 | 29.33 | 25.6 | -38.25 | -38.25 | 0.42 |
| 3500 | 34.23 | 29.34 | -45.58 | -45.58 | 0.88 |

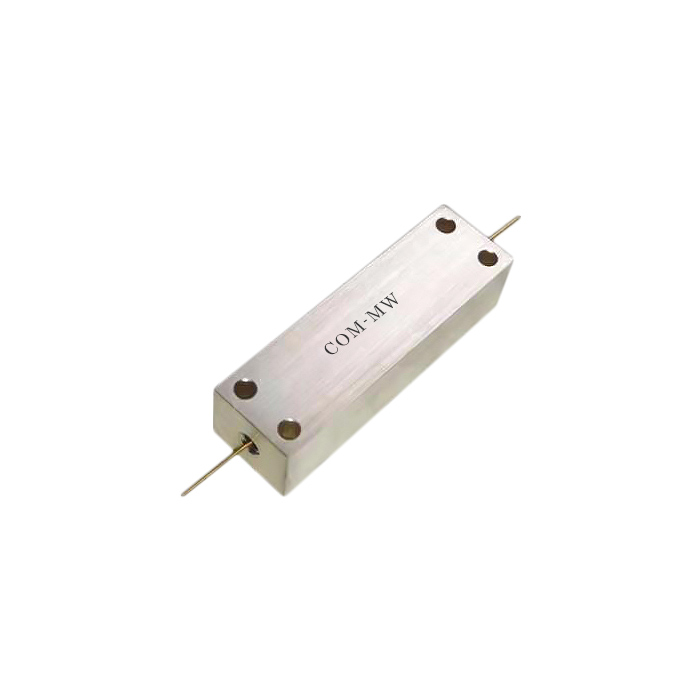

参考实物图

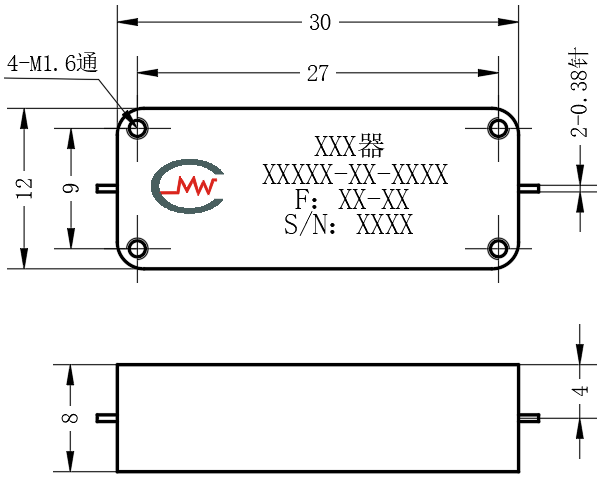

外形结构图（mm）

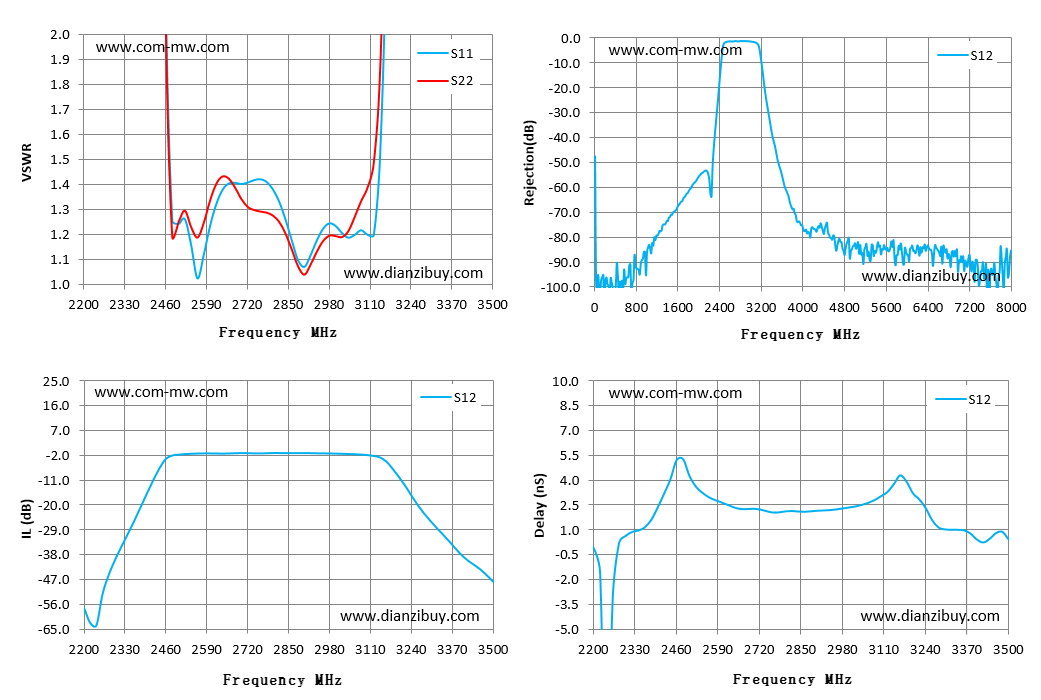

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
