滤波器
阻带频率2340~2360MHz, ≥50dB, 通带频率DC~2330MHz, 2370~4000MHz, N
- K6-2340-2360-10N50150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2340 | ~ | 2360 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2330 | MHz | |
| 通带频率 | 2370 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2300 | -0.48 | 1.28 |
| 2320 | -0.51 | 1.24 |
| 2325 | -0.86 | 1.36 |
| 2330 | -2.14 | 1.43 |
| 2335 | -12.48 | 17.43 |
| 2340 | -74.51 | 37.3 |
| 2345 | -74.38 | 41.99 |
| 2350 | -60.86 | 33.48 |
| 2355 | -68.01 | 40.62 |
| 2360 | -70.34 | 40.66 |
| 2365 | -13.76 | 18.72 |
| 2370 | -2.58 | 1.38 |
| 2375 | -0.97 | 1.45 |
| 2380 | -0.66 | 1.26 |
| 2400 | -0.51 | 1.28 |

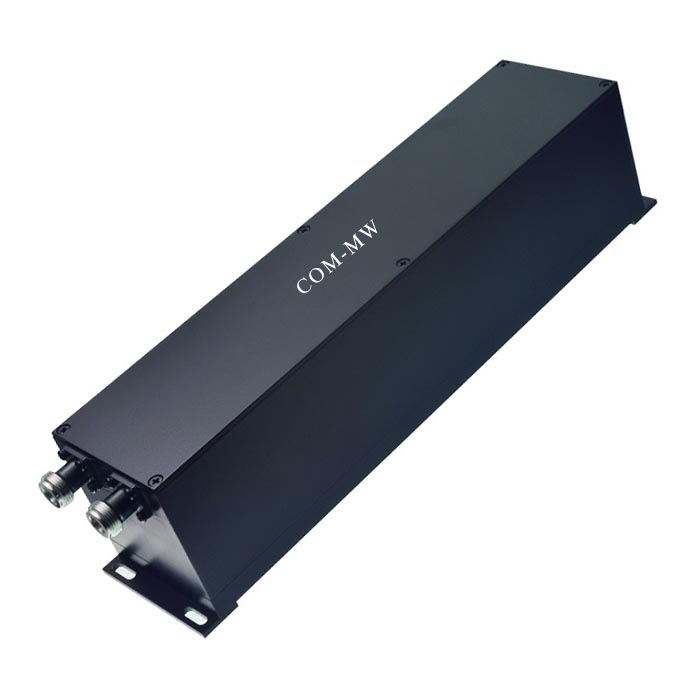

参考实物图

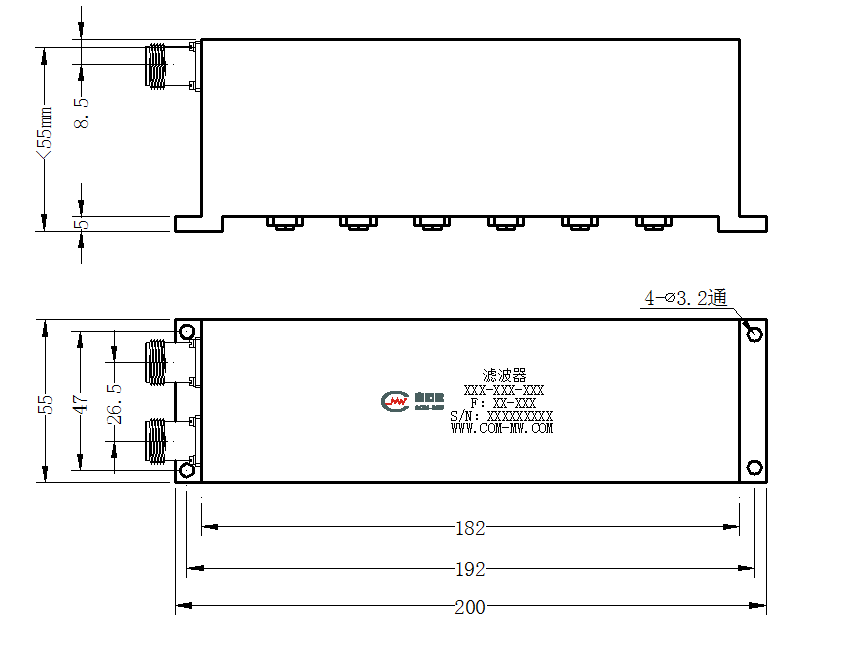

外形结构图（mm）

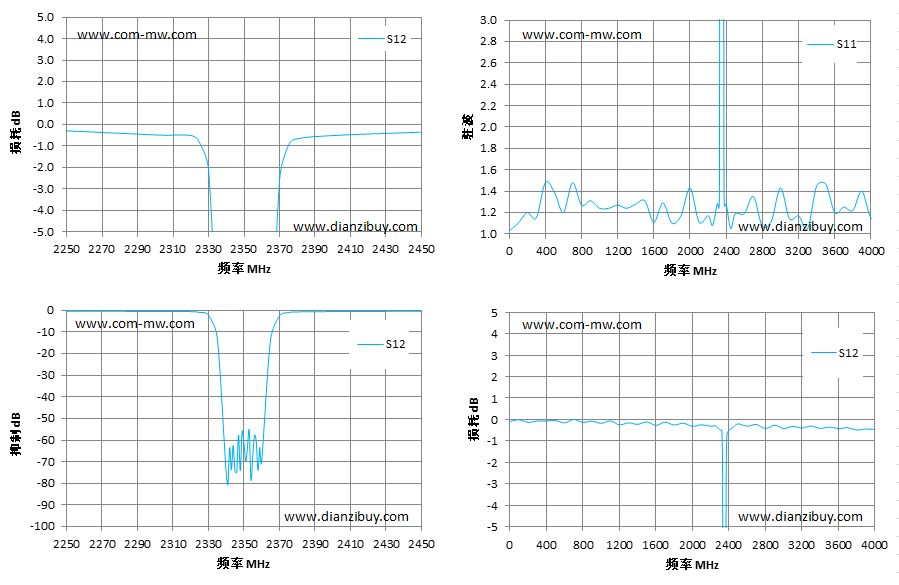

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
