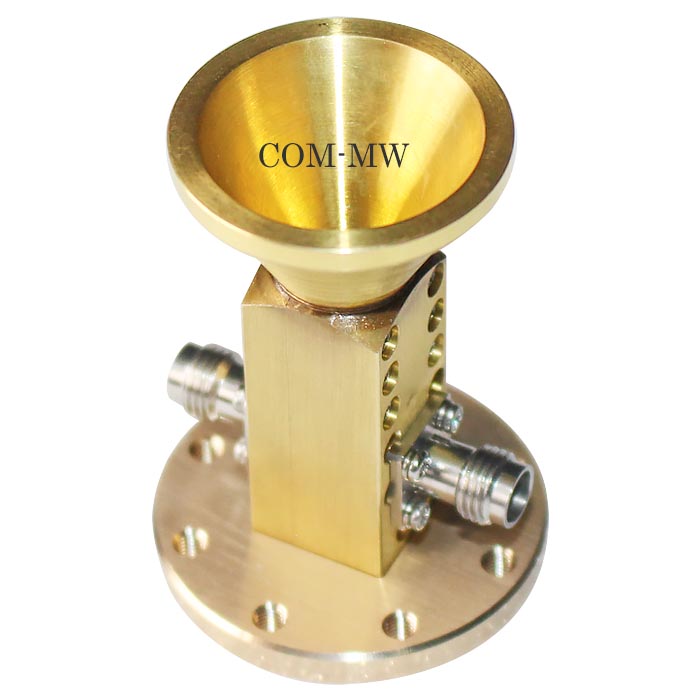

工作频率33~50GHz, 增益15dBi, 双圆极化, 2.4-K
喇叭天线是面天线,波导管终端渐变张开的圆形或矩形截面的微波天线,是使用最广泛的一类微波天线。 喇叭天线的结构比较简单,方向图也比较简单而容易控制,一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 33 | ~ | 50 | GHz |
增益 | 15 | dBi | ||
驻波比 | 1.8 | |||
3dB波束宽度 | 15 | 30 | ° | |
隔离度 | 20 | dB | ||
轴比 | 2.5 | dB | ||
承受功率 | 20 | W 设计保证 |
极化方式 | 双圆极化 |
接口形式 | 2.4-K |
接口材质 | 外壳304 不锈钢 |
外形尺寸 | 50*36*36mm |
估算重量 | 110g |
表面 | 钝化 |
工作温度 | -25~+75℃设计保证 |
储存温度 | -40~+85℃设计保证 |
其它 | 规格书外形尺寸和外形结构图供参考,最终尺寸一周内确定并更新 |
1、天线为精密设备,使用过程中轻拿轻放,避免挤压、磕碰;
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
