滤波器
通带频率2.3~2.5GHz, DC-2.2GHz≥40dB, 2.6-10GHz≥50dB, SMA-K可拆
- ZBF4-C2.4-0.2G-1112
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.3 | ~ | 2.5 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-2.2 | GHz≥ | 40 | dB | ||
| 带外抑制 | 2.6-10 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 40W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.15 | 6270.48 | 516.34 | -61.84 | 0.37 |
| 2.18 | 2414.16 | 1050.49 | -54 | 1.19 |
| 2.21 | 1128.61 | 1772.21 | -44.58 | 1.66 |
| 2.25 | 136.92 | 127.07 | -26.51 | 3.97 |
| 2.28 | 10.62 | 9.98 | -7.33 | 12.74 |
| 2.31 | 1.19 | 1.16 | -0.56 | 12.28 |
| 2.34 | 1.16 | 1.13 | -0.47 | 9.09 |
| 2.38 | 1.26 | 1.27 | -0.56 | 8.13 |
| 2.41 | 1.06 | 1.1 | -0.47 | 8.11 |
| 2.44 | 1.21 | 1.21 | -0.46 | 8.44 |
| 2.47 | 1.09 | 1.07 | -0.5 | 9.36 |
| 2.5 | 1.18 | 1.17 | -0.6 | 11.42 |
| 2.54 | 3.69 | 3.86 | -4.81 | 16.73 |
| 2.57 | 72.11 | 51.58 | -30.11 | 5.71 |
| 2.6 | 158.31 | 95.44 | -49.89 | 2.3 |

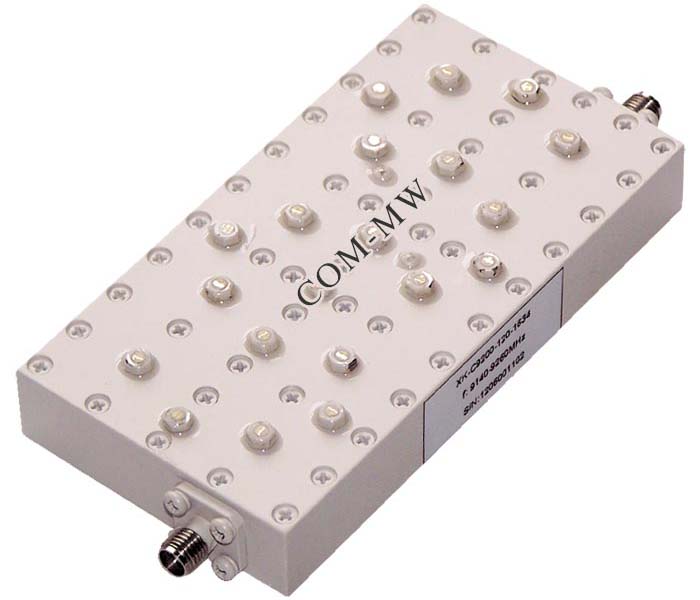

参考实物图

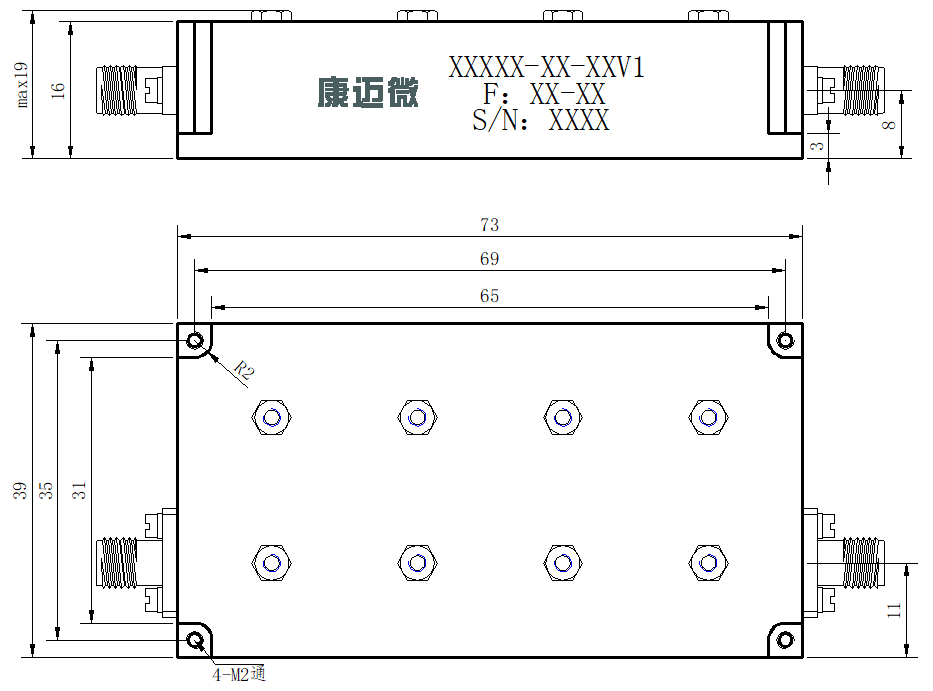

外形结构图（mm）

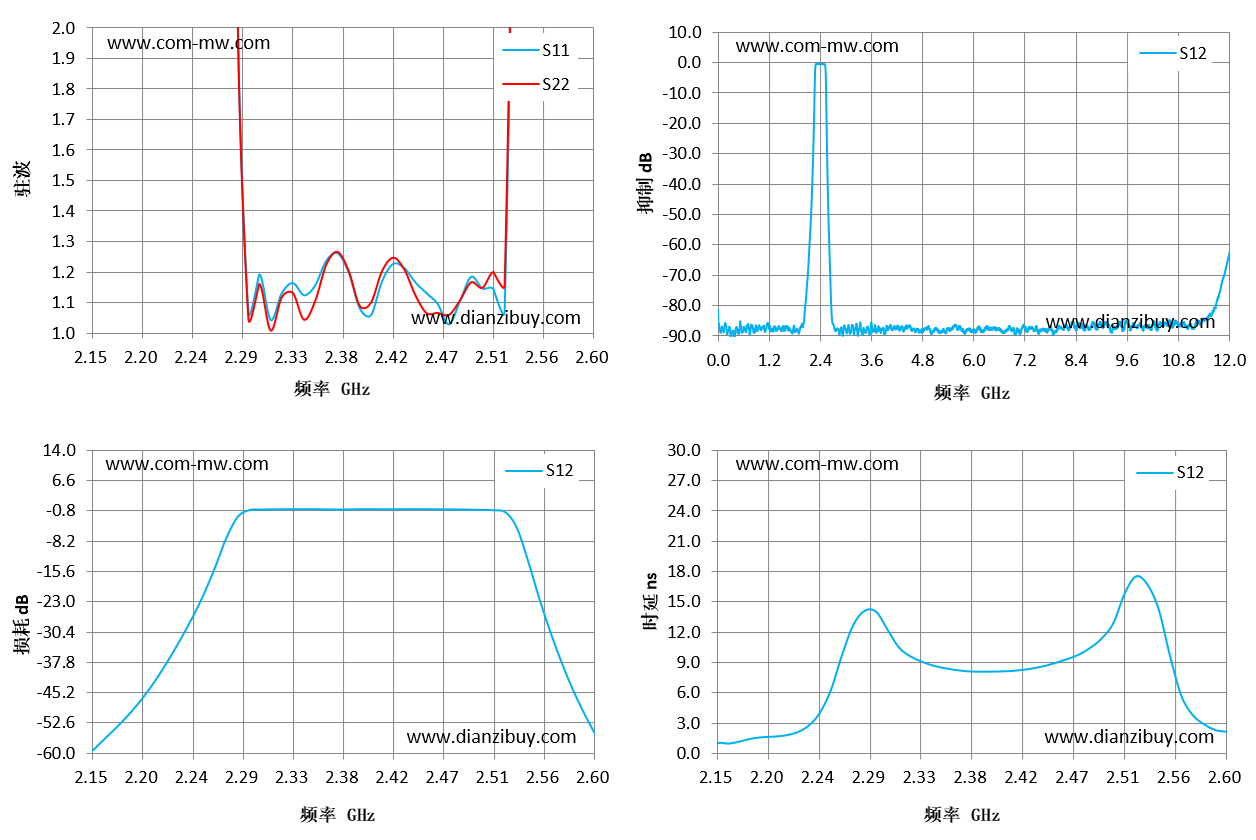

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
