滤波器
阻带频率703~733MHz, ≥70dB, 通带频率DC~693MHz, 743~3000MHz, N
- K6-703-733-10N70150M-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 703 | ~ | 733 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 693 | MHz | |
| 通带频率 | 743 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 675 | -0.32 | 1.51 |
| 693 | -2.87 | 1.29 |
| 698 | -10.85 | 12.85 |
| 703 | -95.46 | 33.81 |
| 707 | -94.45 | 47.23 |
| 711 | -90.48 | 32.79 |
| 715 | -96.41 | 36.32 |
| 719 | -84.74 | 33.03 |
| 721 | -78.72 | 49.32 |
| 725 | -88.48 | 45.33 |
| 729 | -93.44 | 32.25 |
| 733 | -98.69 | 36.58 |
| 738 | -12.47 | 11.78 |
| 743 | -2.88 | 1.35 |
| 775 | -0.39 | 1.53 |

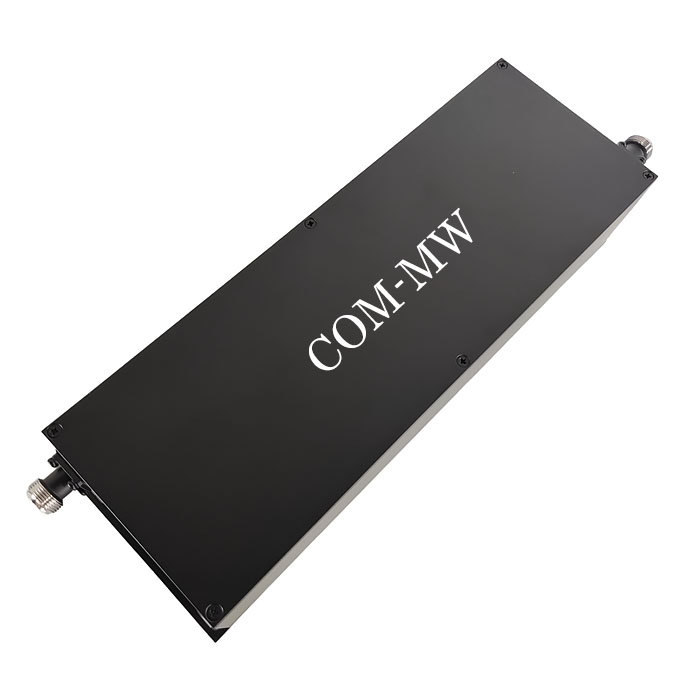

参考实物图

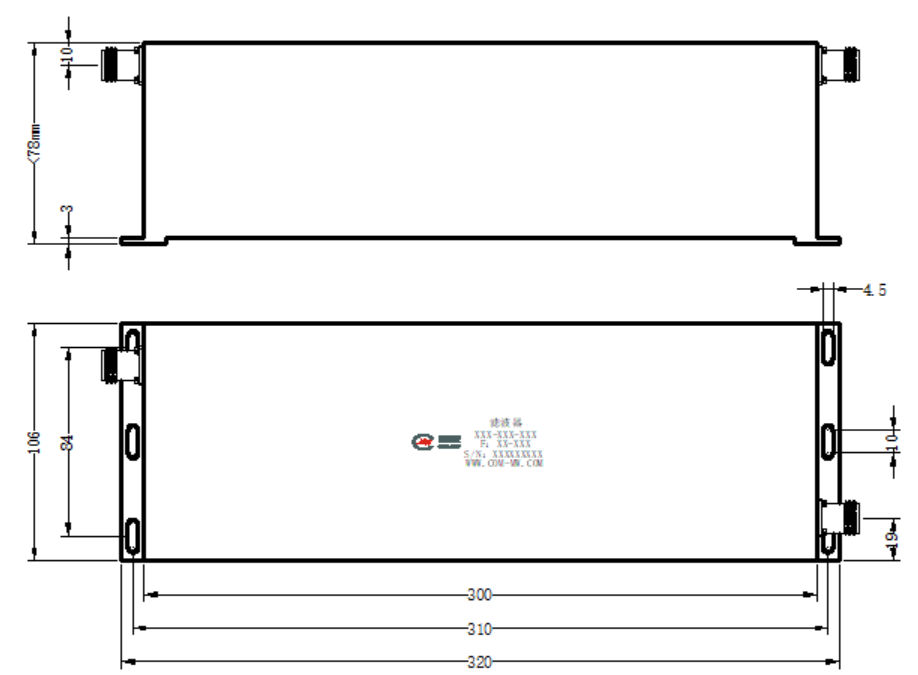

外形结构图（mm）

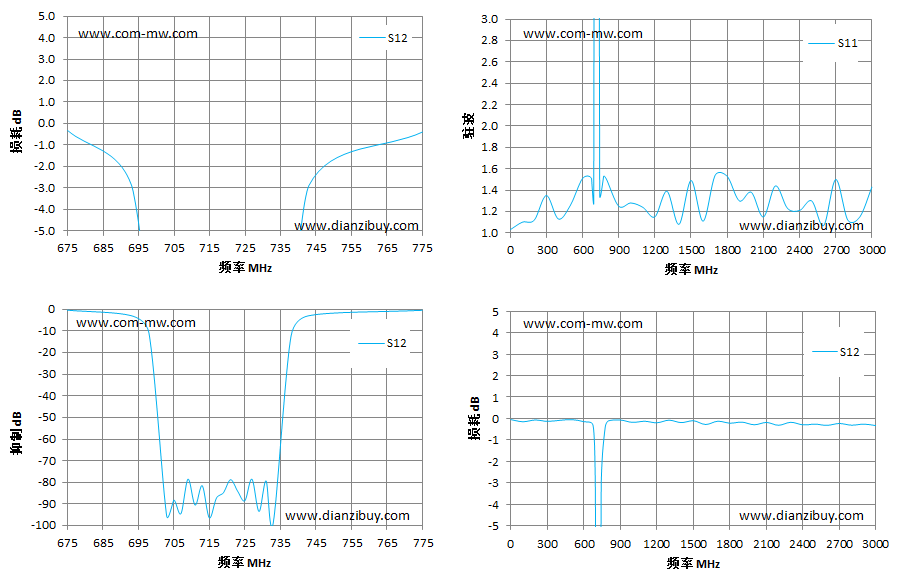

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
