通带频率 1800~3200MHz,DC-1600MHz≥30dB,4300-6000MHz≥70dBc,表面贴装
- ZBF15-L2500-1400-2732
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1800 | ~ | 3200 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-1600 | MHz≥ | 30 | dB | ||
| 带外抑制 | 4300-6000 | MHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1600 | 18.74 | 32.04 | -37.12 | -37.12 | 1.05 |
| 1729 | 2.14 | 1.80 | -2.77 | -2.77 | 4.76 |
| 1857 | 1.18 | 1.14 | -1.12 | -1.12 | 2.00 |
| 1986 | 1.43 | 1.46 | -1.11 | -1.11 | 1.35 |
| 2114 | 1.35 | 1.34 | -1.02 | -1.02 | 1.17 |
| 2243 | 1.07 | 1.07 | -0.87 | -0.87 | 1.08 |
| 2371 | 1.06 | 1.03 | -0.87 | -0.87 | 1.03 |
| 2500 | 1.11 | 1.16 | -0.89 | -0.89 | 1.05 |
| 2629 | 1.42 | 1.54 | -1.13 | -1.13 | 1.11 |
| 2757 | 1.61 | 1.71 | -1.39 | -1.39 | 1.14 |
| 2886 | 1.34 | 1.33 | -1.25 | -1.25 | 1.20 |
| 3014 | 1.14 | 1.22 | -1.26 | -1.26 | 1.45 |
| 3143 | 1.37 | 1.45 | -1.67 | -1.67 | 1.66 |
| 3271 | 1.68 | 1.66 | -2.68 | -2.68 | 2.64 |
| 3400 | 7.59 | 6.27 | -13.87 | -13.87 | 2.68 |
参考实物图
外形结构图（mm）

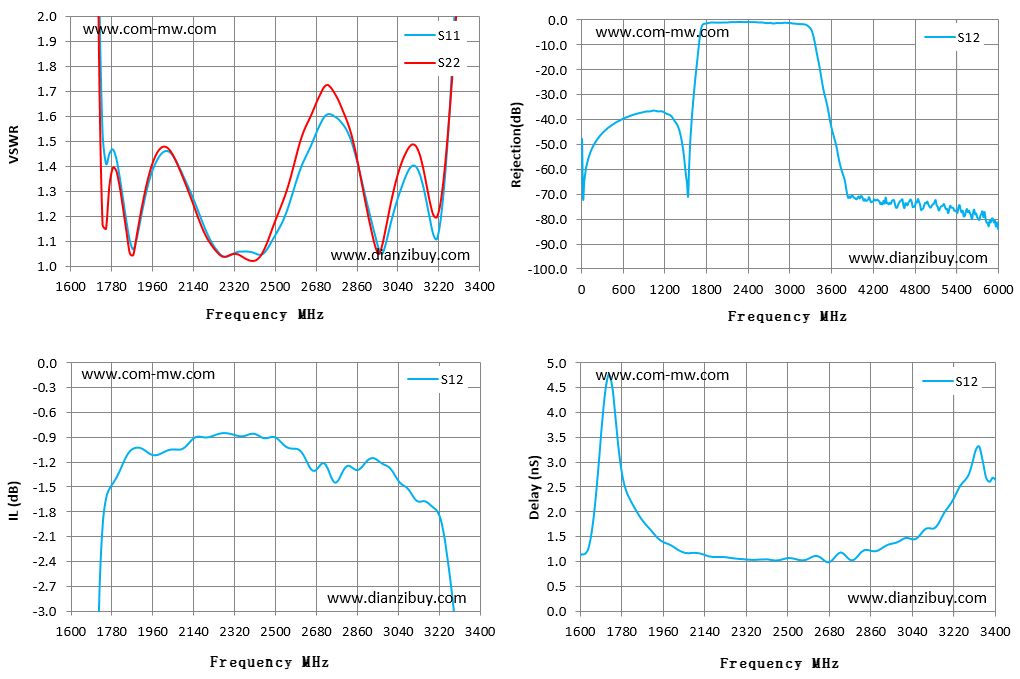

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
