滤波器
阻带频率 630~680MHz,≥50dBc,通带频率 500~540MHz,790~3000MHz,微带圆针
- ZBSF15-L500-3000-544
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 630 | ~ | 680 | MHz | |
| 阻带抑制 | ≥ | 50 | dBc | ||
| 通带频率 | 500 | ~ | 540 | MHz | |
| 通带频率 | 790 | ~ | 3000 | MHz | |
| 通带损耗 | 1.5 | dB | |||
| 通带驻波 | 1.6 | ||||
| 相位一致性 | ≤±2° | ||||
| 幅度一致性 | ≤0.5 |
其它参数
| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

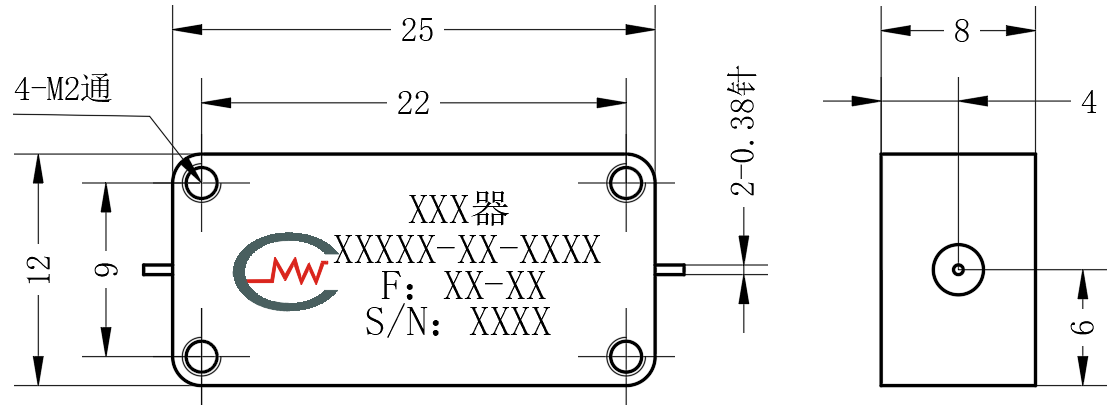

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
