滤波器
通带频率10.5~11.5GHz, DC~10GHz≥45dBc, 12~27GHz≥45dBc, SMA-K可拆
- ZBF16-C11-1G-341
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.5 | ~ | 11.5 | GHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC~10 | GHz≥ | 45 | dBc | ||
| 带外抑制 | 12~27 | GHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 10.2 | 21.13 | 50.52 | -24.99 | 1.44 |
| 10.31 | 6.03 | 15.58 | -10.35 | 2.61 |
| 10.41 | 4.5 | 4.52 | -4.05 | 2.91 |
| 10.52 | 1.05 | 1.13 | -1.19 | 2.57 |
| 10.63 | 1.12 | 1.04 | -1.03 | 2.16 |
| 10.74 | 1.2 | 1.2 | -0.96 | 1.95 |
| 10.84 | 1.24 | 1.1 | -1.01 | 1.85 |
| 10.95 | 1.25 | 1.23 | -1.02 | 1.82 |
| 11.06 | 1.1 | 1.01 | -0.97 | 1.84 |
| 11.16 | 1.24 | 1.2 | -1.03 | 1.88 |
| 11.27 | 1.06 | 1.05 | -1.09 | 1.99 |
| 11.38 | 1.24 | 1.17 | -1.17 | 2.18 |
| 11.49 | 1.1 | 1.13 | -1.28 | 2.59 |
| 11.59 | 1.55 | 1.47 | -1.96 | 3.3 |
| 11.7 | 7.69 | 6 | -8.82 | 3.31 |

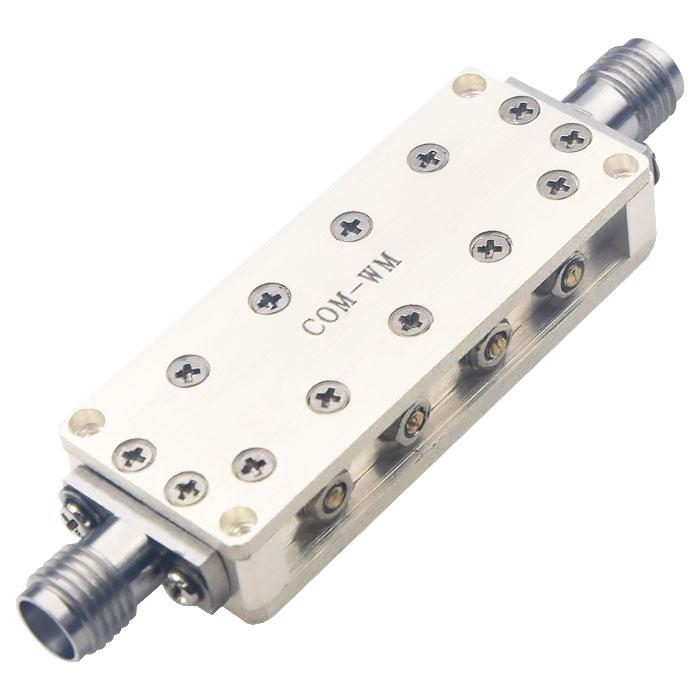

参考实物图

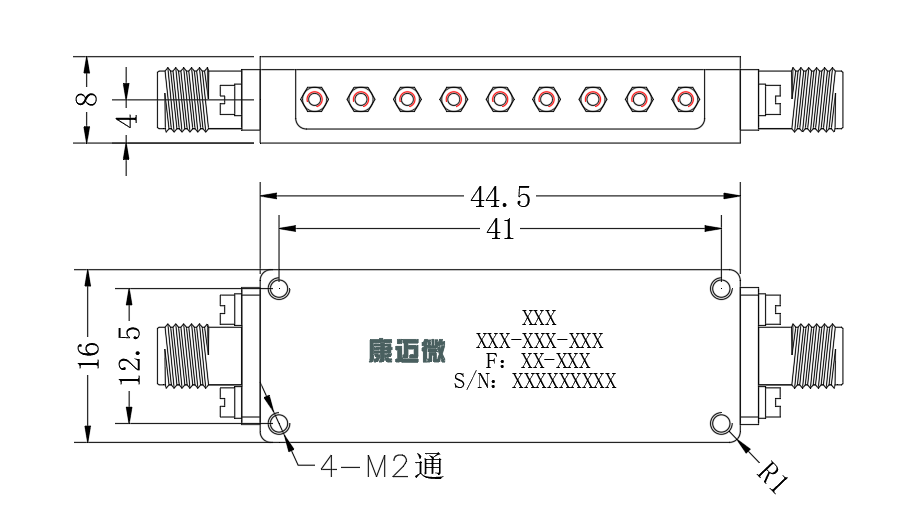

外形结构图（mm）

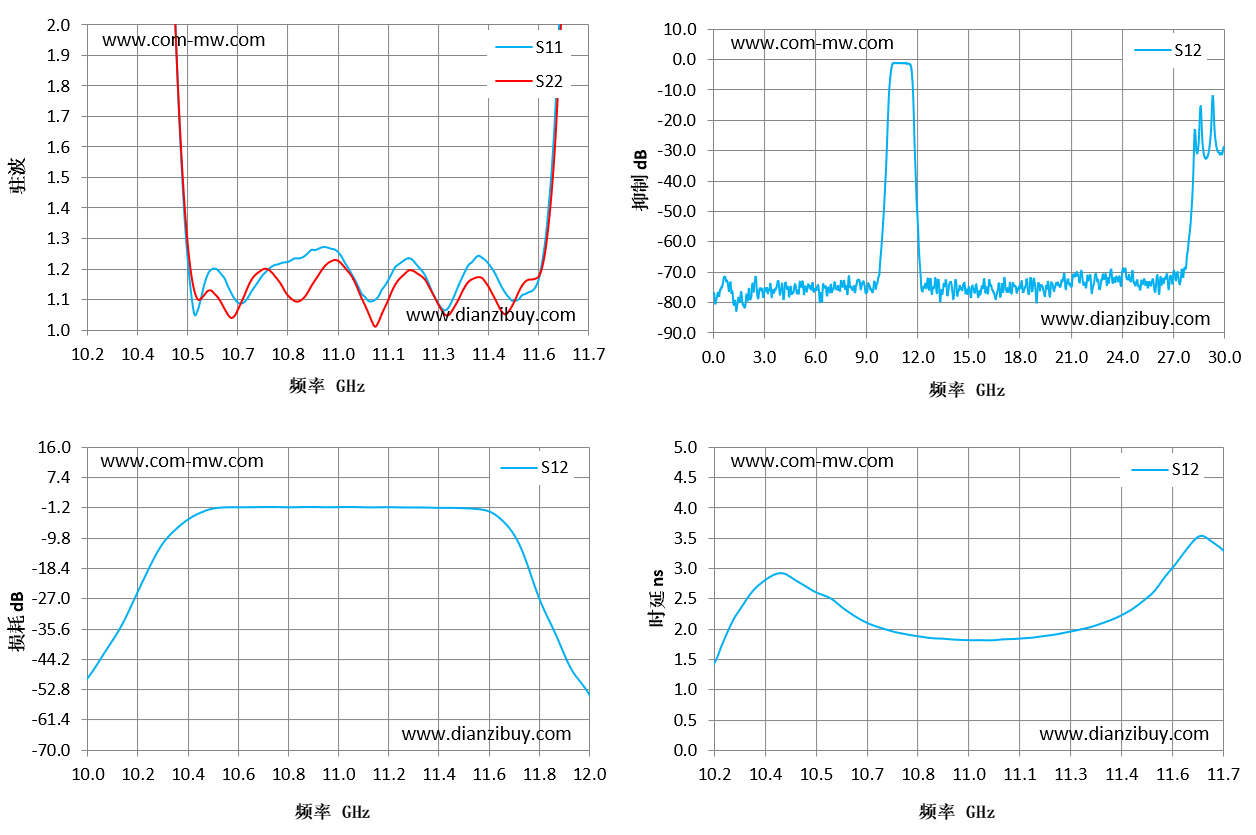

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
