2~18GHz, 增益43dB, 噪声系数2.2dB, P-1dB功率15dBm, SMA
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 2 | ~ | 18 | GHz |
增益 | 40 | 43 | dB | |
增益平坦度 | ±1.6 | ±2.0 | dB | |
噪声系数 | 2.2 | 2.4 | dB | |
驻波比 | 2.0 | 2.3 | ||
P-1dB功率 | 10 | 15 | dBm |
接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +15V(满足+12V~+18V) |
工作电流 | 300mA(typ:170mA) |
工作温度 | -40~+75℃设计保证 |
其它 | 满足rohs标准 |
最大输入功率:+13dBm | |
最大输入电压:+20V |

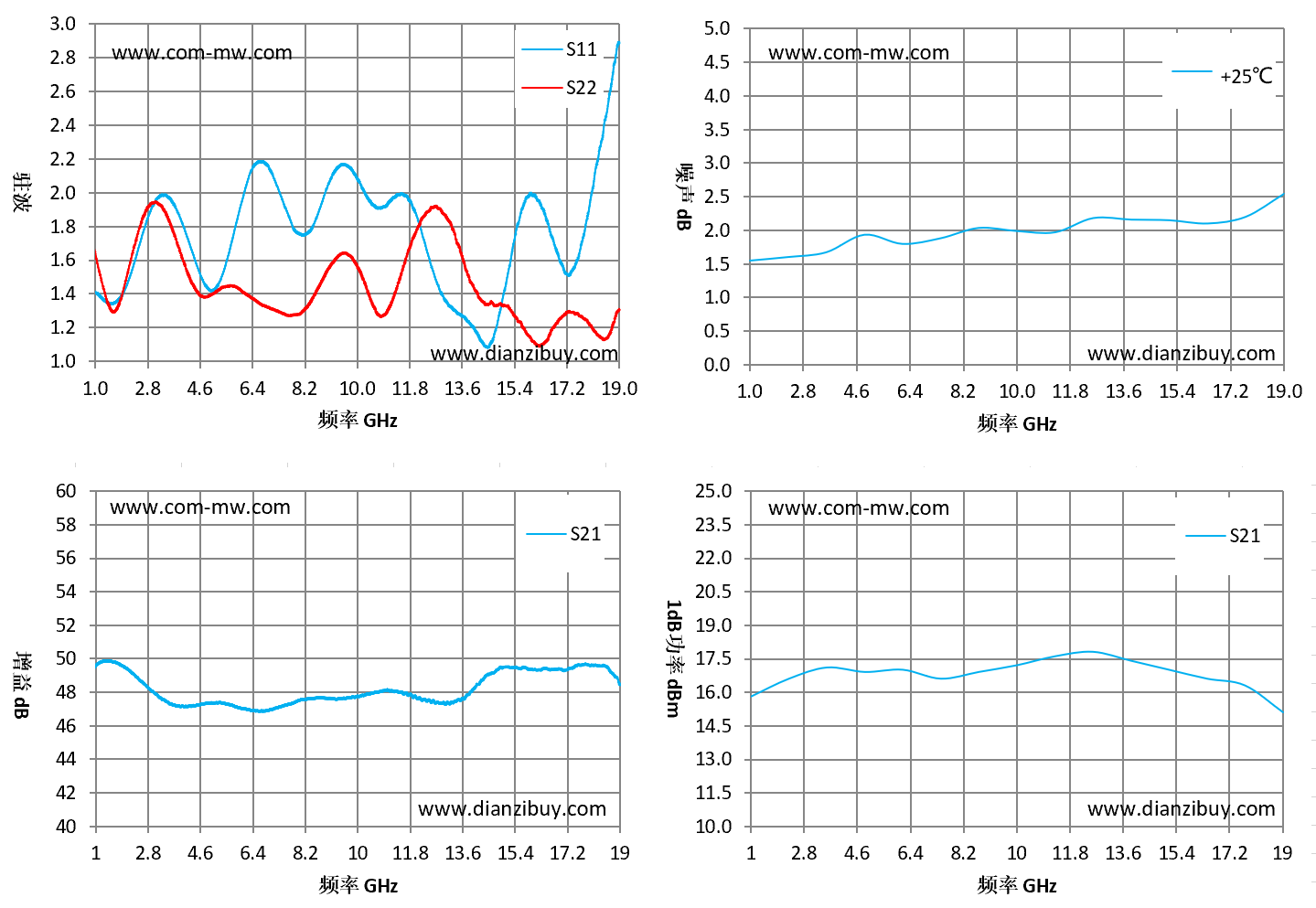

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
---|---|---|---|---|---|
1 | 1.41 | 1.64 | 49.58 | 1.55 | 15.8 |
2.29 | 1.56 | 1.65 | 49.1 | 1.6 | 16.6 |
3.57 | 1.96 | 1.82 | 47.31 | 1.67 | 17.1 |
4.86 | 1.43 | 1.38 | 47.35 | 1.93 | 16.9 |
6.14 | 2.02 | 1.4 | 47 | 1.8 | 17 |
7.43 | 1.95 | 1.29 | 47.18 | 1.88 | 16.6 |
8.71 | 1.91 | 1.45 | 47.67 | 2.04 | 16.9 |
10 | 2.08 | 1.56 | 47.76 | 1.99 | 17.2 |
11.29 | 1.97 | 1.4 | 48.06 | 1.97 | 17.6 |
12.57 | 1.55 | 1.91 | 47.49 | 2.18 | 17.8 |
13.86 | 1.23 | 1.48 | 48.01 | 2.16 | 17.4 |
15.14 | 1.49 | 1.33 | 49.51 | 2.15 | 17 |
16.43 | 1.88 | 1.11 | 49.43 | 2.1 | 16.6 |
17.71 | 1.71 | 1.27 | 49.65 | 2.2 | 16.3 |
19 | 2.88 | 1.31 | 48.41 | 2.55 | 15.1 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
