产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1785 | ~ | 1805 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1770 | MHz | |
| 通带频率 | 1820 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1725 | -0.32 | 1.32 |
| 1770 | -2.03 | 1.31 |
| 1775 | -5.16 | 6.66 |
| 1780 | -15.76 | 17.69 |
| 1785 | -88.84 | 32.9 |
| 1789 | -80.89 | 32.71 |
| 1793 | -80.96 | 32.95 |
| 1795 | -68.99 | 30.73 |
| 1797 | -77.88 | 36.41 |
| 1801 | -82.80 | 34.04 |
| 1805 | -87.56 | 30.2 |
| 1810 | -15.72 | 18.13 |
| 1815 | -5.14 | 6.71 |
| 1820 | -2.17 | 1.33 |
| 1875 | -0.41 | 1.19 |
参考实物图

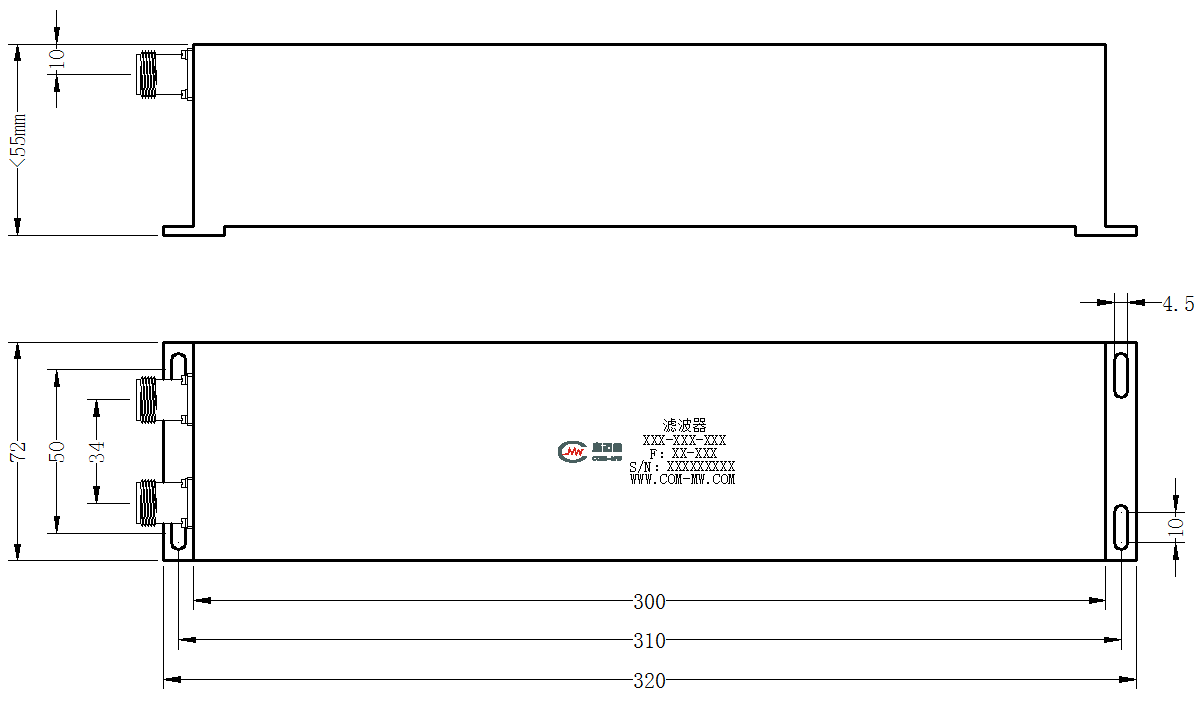

外形结构图（mm）

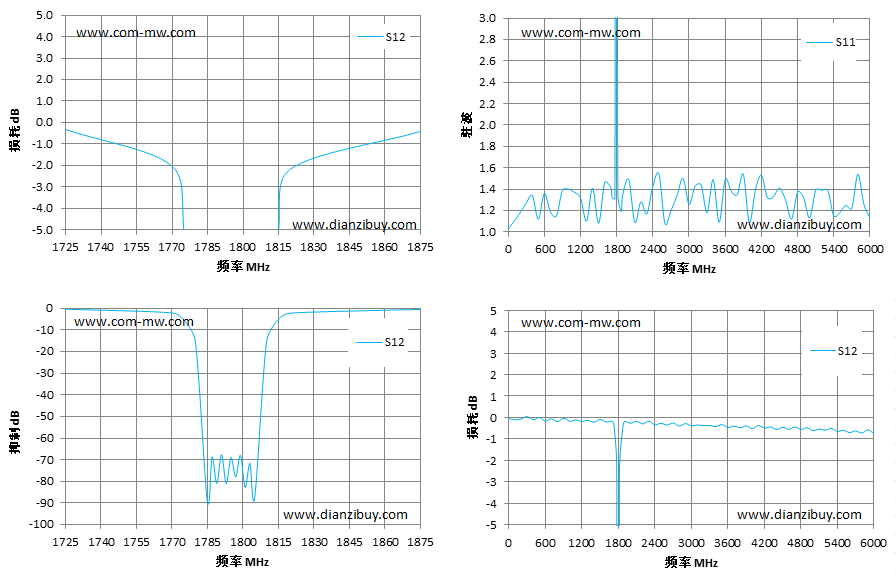

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
