功率放大器
工作频率 18~38GHz,增益 30,Pout（SAT） 35dBm,适配器供电
- DPA8-18-38G-9567
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 38 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 输入驻波比 | 2.5 | |||
| Pout（SAT） | 35 | dBm | ||
| 最大输入功率 | 0 | dBm | ||
| 相噪恶化 | 3 | dB |
产品应用
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 工作温度 | -20~+40℃设计保证 |
| 特点 | 适配器供电 |
加电顺序
1、打开“ON/OFF”电源；
2、打开“”EN”开关。
端口定义
| 端口标识 | 定义 | 说明 |
| DC | 直流电源输入 | +18V@3A适配器供电，插孔5.5*2.1，兼容5.5*2.5 |
| GND | 接地 | |
| ON/OFF | 电源开关 | 开通后灯亮，内部模块上电 |
| EN | 使能控制开关 | 开通后灯亮，内部模块进入静态工作模式 |
配件清单
| 1 | 标配 | 220V输入电源适配器1个 |

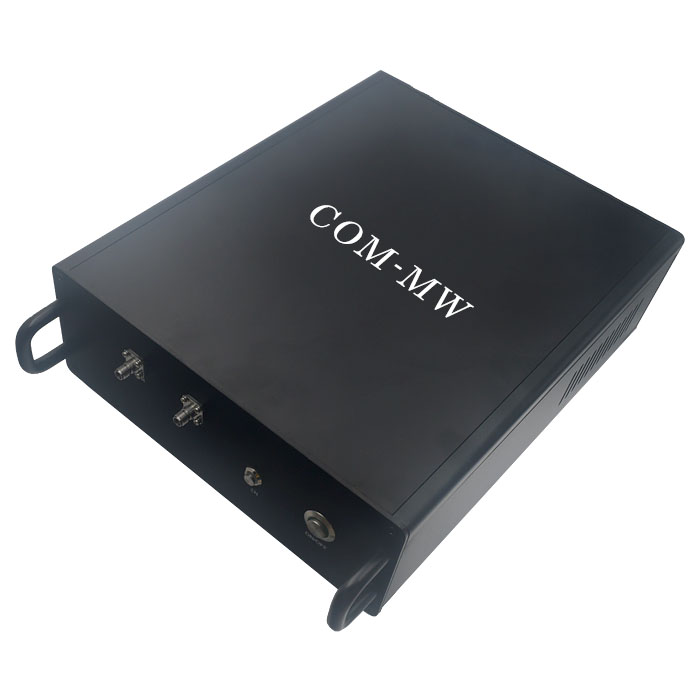

参考实物图

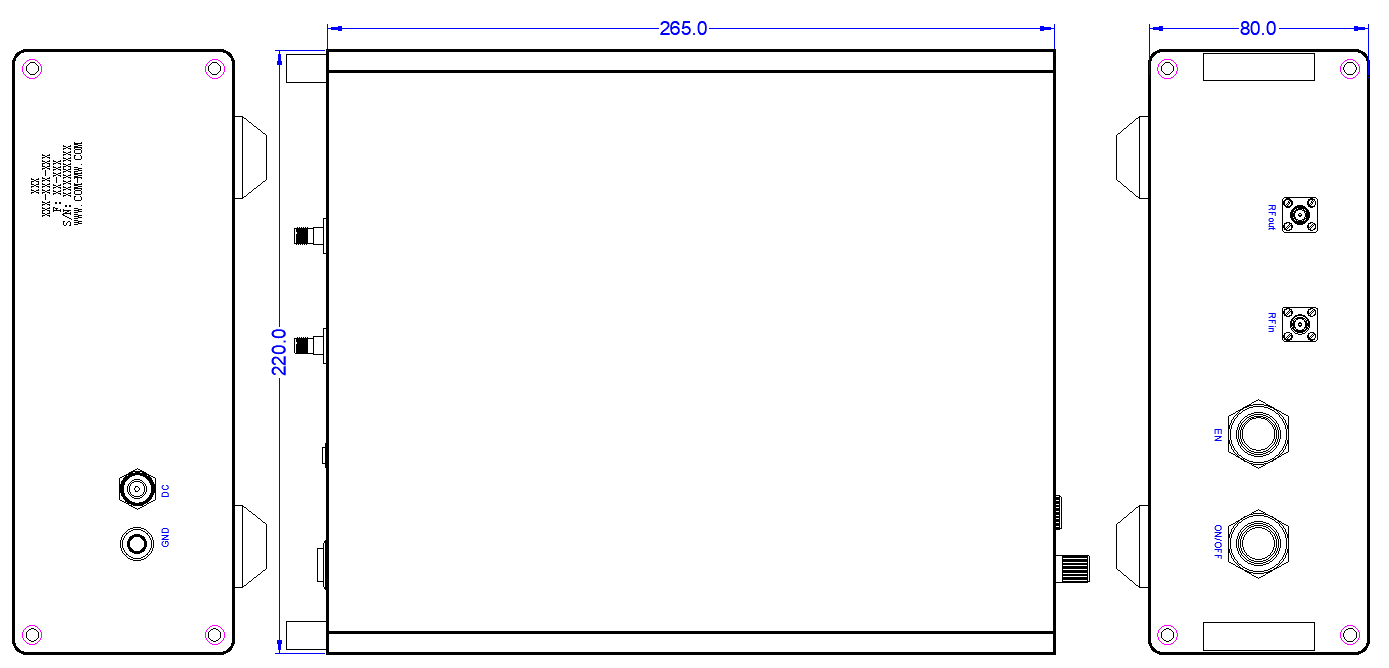

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 请严格按照上电顺序加电，关电时反向操作。 |
