产品
滤波器
阻带频率5925~6425MHz, ≥50dB, 通带频率DC~5885MHz, 6465~10000MHz, SMA
- ZBSF6-C5925-6425-3307
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5925 | ~ | 6425 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5885 | MHz | |
| 通带频率 | 6465 | ~ | 10000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5500 | -0.63 | 1.46 |
| 5885 | -2.76 | 1.37 |
| 5895 | -15.6 | 6.68 |
| 5905 | -33.7 | 23.34 |
| 5915 | -51.35 | 32.44 |
| 5925 | -68.62 | 44.77 |
| 6005 | -65.31 | 38.31 |
| 6155 | -59.57 | 46.12 |
| 6305 | -60.62 | 40.31 |
| 6425 | -62.13 | 46.31 |
| 6435 | -48.48 | 20.36 |
| 6445 | -30.36 | 9.31 |
| 6455 | -13.72 | 5.58 |
| 6465 | -2.87 | 1.24 |
| 6800 | -0.92 | 1.46 |

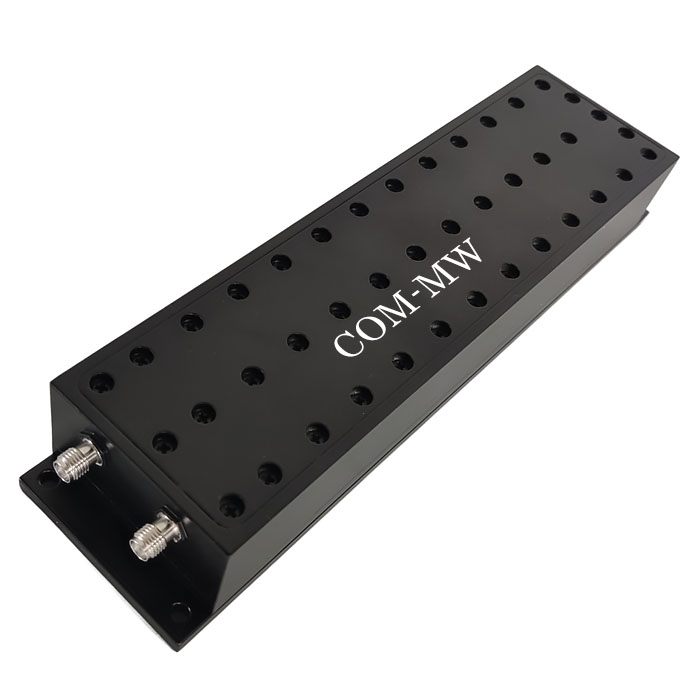

参考实物图

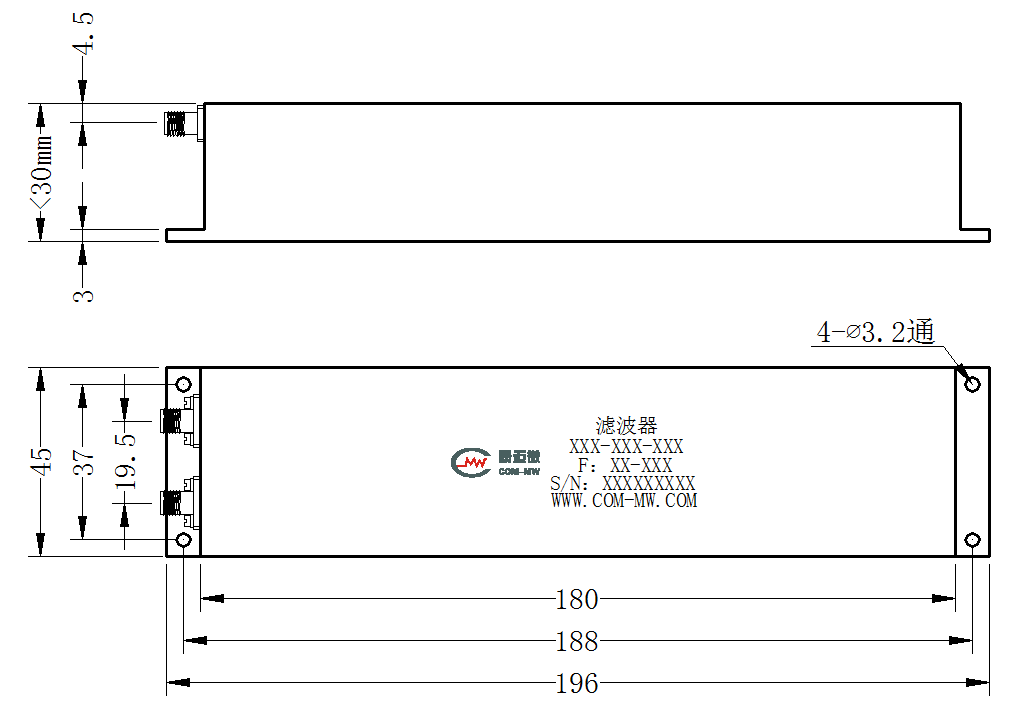

外形结构图（mm）

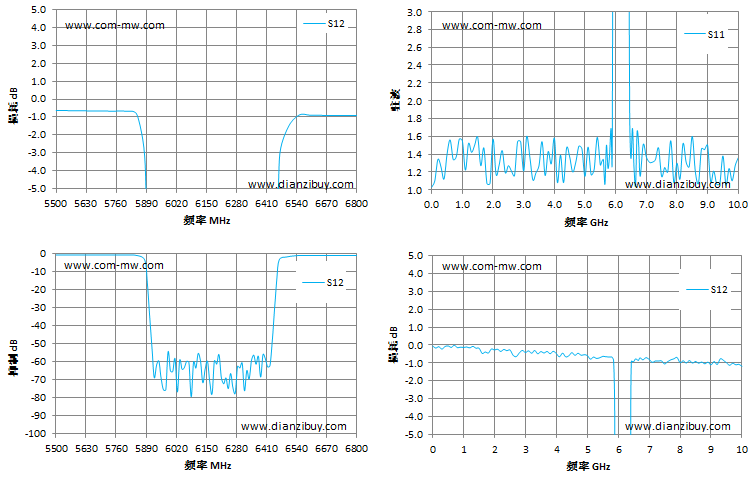

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
