滤波器
高通频率 360~3000MHz,DC-125MHz≥40dB,165MHz≥20dB,表面贴装,替代RHP-225+
- HF010
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 360 | ~ | 3000 | MHz | ||
| -3dB Fc | 225 | MHz | ||||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-125 | MHz≥ | 40 | dB | ||
| 带外抑制 | 165 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RHP-225+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 125 | 39.79 | 41.66 | -36.66 | 0.07 |
| 402 | 1.09 | 1.15 | -0.82 | 1.49 |
| 679 | 1.28 | 1.28 | -0.44 | 0.64 |
| 955 | 1.42 | 1.43 | -0.47 | 0.45 |
| 1232 | 1.48 | 1.51 | -0.57 | 0.32 |
| 1509 | 1.52 | 1.55 | -0.58 | 0.3 |
| 1786 | 1.53 | 1.56 | -0.59 | 0.34 |
| 2063 | 1.52 | 1.54 | -0.67 | 0.33 |
| 2339 | 1.48 | 1.49 | -0.62 | 0.29 |
| 2616 | 1.39 | 1.41 | -0.58 | 0.28 |
| 2893 | 1.29 | 1.33 | -0.58 | 0.29 |
| 3170 | 1.21 | 1.25 | -0.63 | 0.28 |
| 3446 | 1.16 | 1.19 | -0.71 | 0.25 |
| 3723 | 1.15 | 1.16 | -0.73 | 0.21 |
| 4000 | 1.16 | 1.17 | -0.79 | 0.23 |

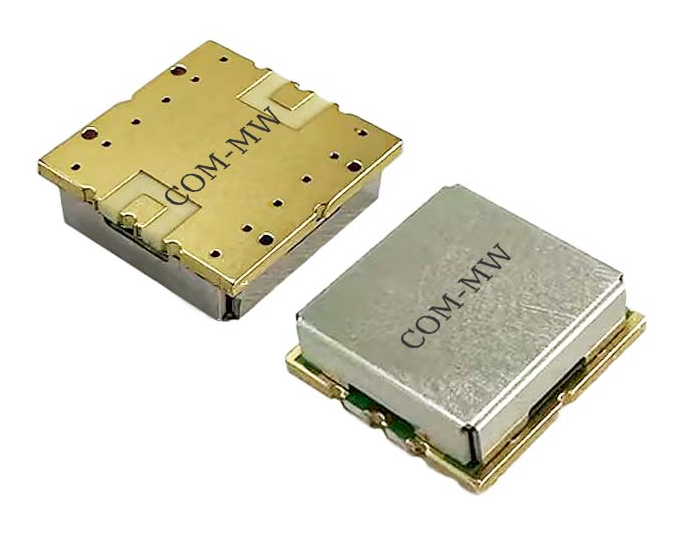

参考实物图
外形结构图（mm）

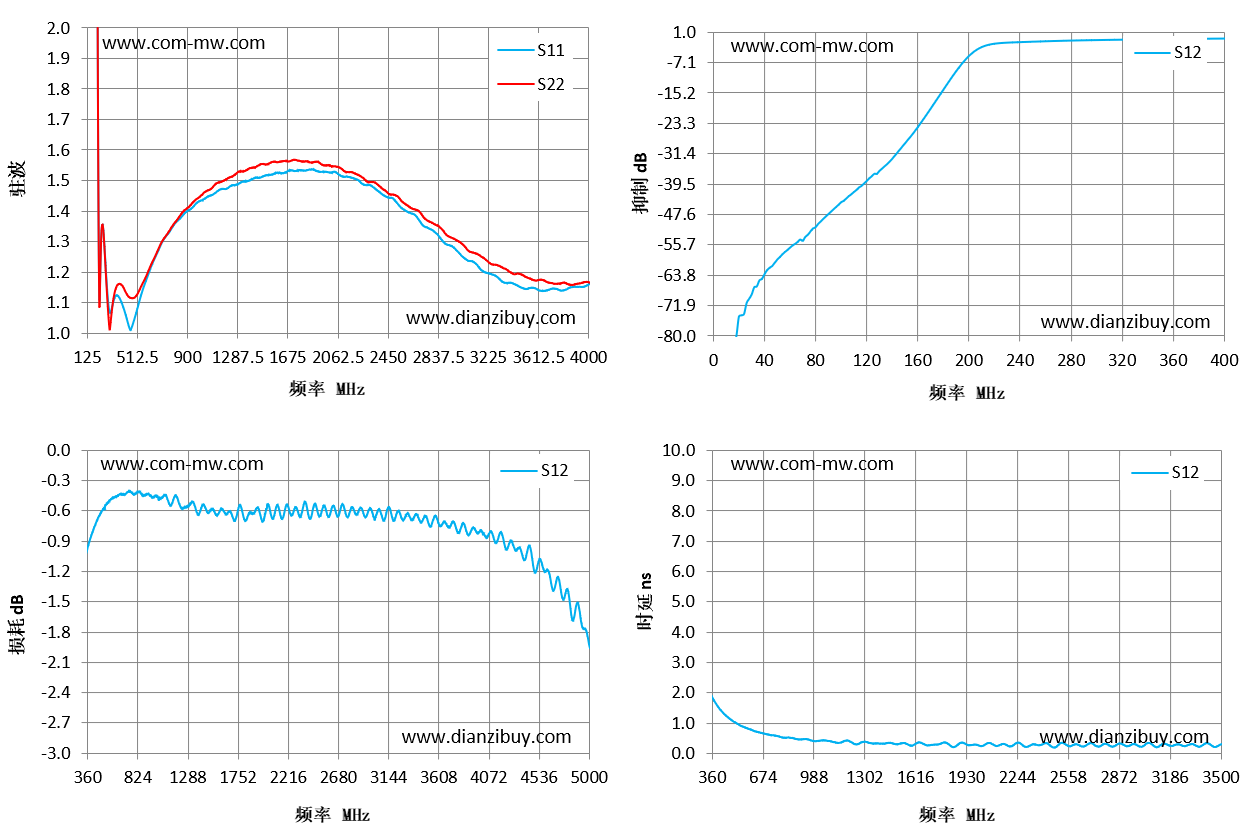

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
