产品
滤波器
通带频率 1500~15000MHz,DC-1000MHz≥85dB,1000-1200MHz≥55dB,SMA
- ZHPF5-M1.5-8G-428
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 15000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1000 | MHz≥ | 85 | dB | ||
| 带外抑制 | 1000-1200 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | SMA-F |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 486.00 | 89.25 | -79.79 | -79.79 | -77.85 |
| 0.17 | 176.21 | 67.25 | -87.24 | -87.24 | 7.18 |
| 0.31 | 129.67 | 89.81 | -84.28 | -84.28 | -6.64 |
| 0.45 | 125.74 | 112.52 | -88.83 | -88.83 | 5.32 |
| 0.59 | 119.86 | 74.51 | -91.76 | -91.76 | 1.28 |
| 0.73 | 117.12 | 46.95 | -86.04 | -86.04 | 16.99 |
| 0.87 | 119.97 | 47.00 | -89.65 | -89.65 | -1.74 |
| 1.02 | 109.17 | 51.78 | -85.42 | -85.42 | -23.72 |
| 1.16 | 85.25 | 59.05 | -77.41 | -77.41 | -4.14 |
| 1.30 | 43.75 | 36.30 | -47.73 | -47.73 | 1.88 |
| 1.44 | 3.58 | 3.41 | -5.39 | -5.39 | 5.37 |
| 1.58 | 1.17 | 1.19 | -1.02 | -1.02 | 3.74 |
| 1.72 | 1.24 | 1.26 | -0.82 | -0.82 | 2.51 |
| 1.86 | 1.19 | 1.13 | -0.68 | -0.68 | 1.97 |
| 2.00 | 1.42 | 1.39 | -0.71 | -0.71 | 1.62 |

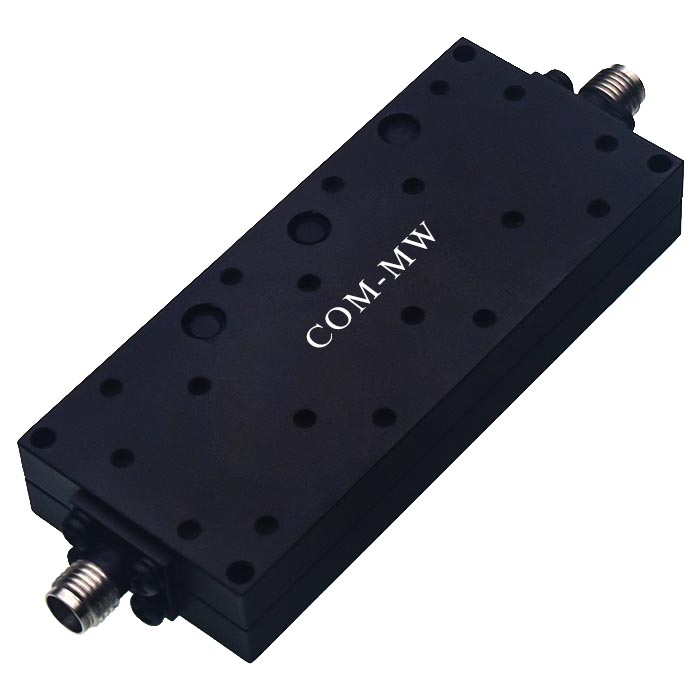

参考实物图

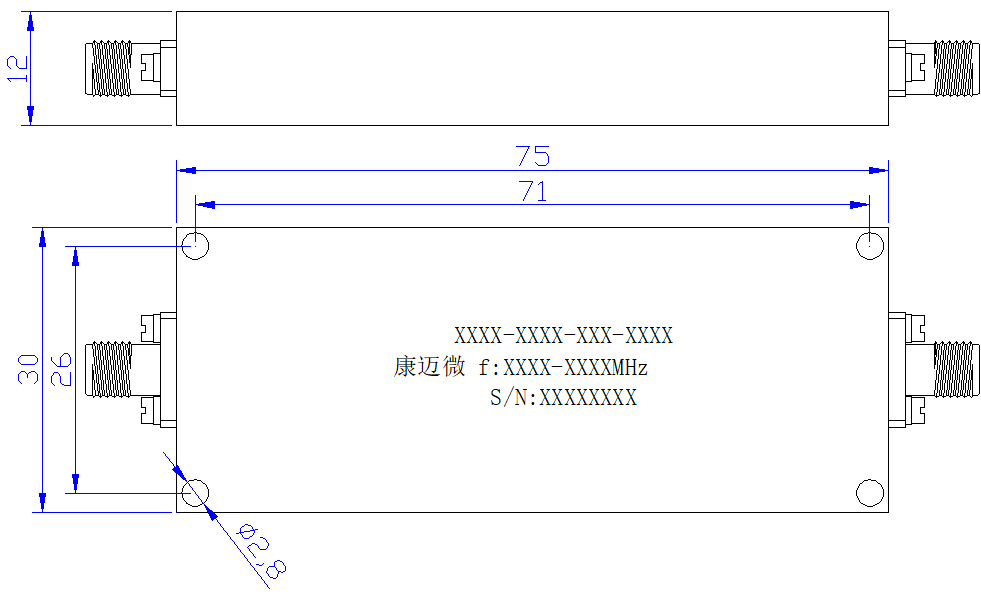

外形结构图（mm）

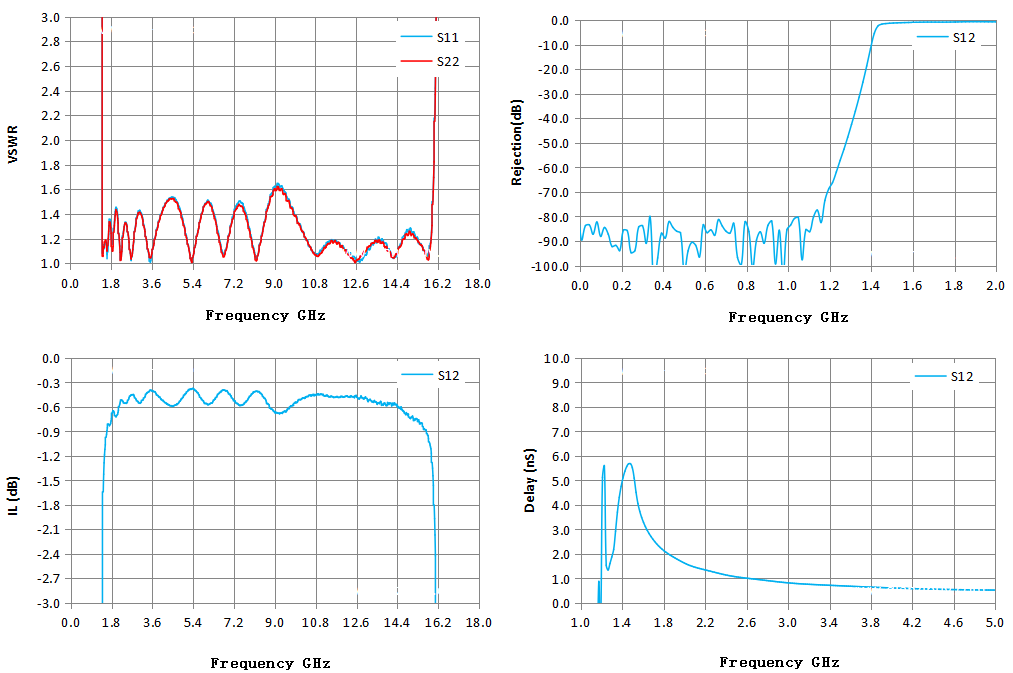

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
