滤波器
通带频率DC~2.7GHz, 3-3.8GHz≥80dB, 3.8-4.5GHz≥40dB, N
- ZLPF25-C0-2.7G-072
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2.7 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 3-3.8 | GHz≥ | 80 | dB | ||
| 带外抑制 | 3.8-4.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | N -F |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1 | 1.01 | -0.01 | 0.82 |
| 0.21 | 1.09 | 1.09 | -0.03 | 0.82 |
| 0.43 | 1.06 | 1.07 | -0.05 | 0.82 |
| 0.64 | 1.09 | 1.13 | -0.08 | 0.83 |
| 0.86 | 1.2 | 1.2 | -0.11 | 0.85 |
| 1.07 | 1.13 | 1.11 | -0.1 | 0.88 |
| 1.29 | 1.09 | 1.08 | -0.1 | 0.92 |
| 1.5 | 1.17 | 1.16 | -0.14 | 0.98 |
| 1.71 | 1.07 | 1.05 | -0.13 | 1.06 |
| 1.93 | 1.16 | 1.16 | -0.16 | 1.19 |
| 2.14 | 1.04 | 1.05 | -0.17 | 1.43 |
| 2.36 | 1.13 | 1.11 | -0.22 | 1.93 |
| 2.57 | 1.07 | 1.05 | -0.31 | 3.57 |
| 2.79 | 17.45 | 17.5 | -11.32 | 3.33 |
| 3 | 40.16 | 38.02 | -85.89 | 1.54 |

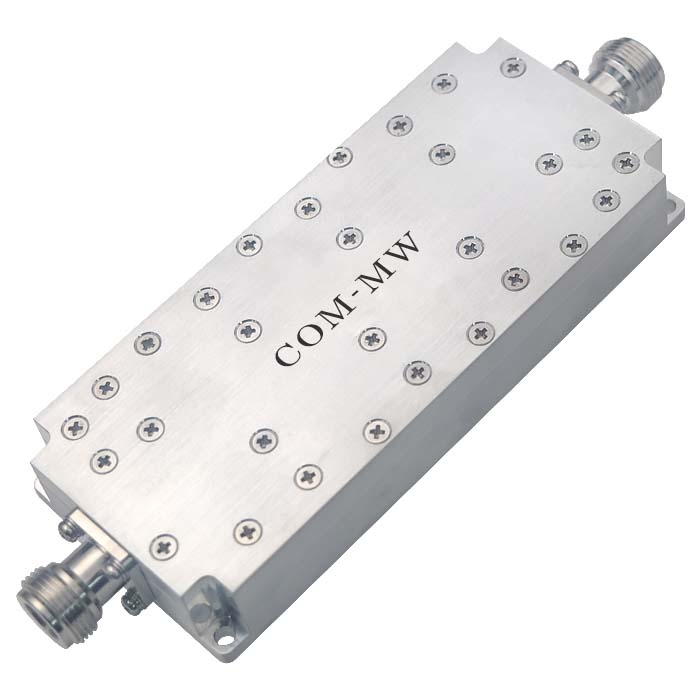

参考实物图

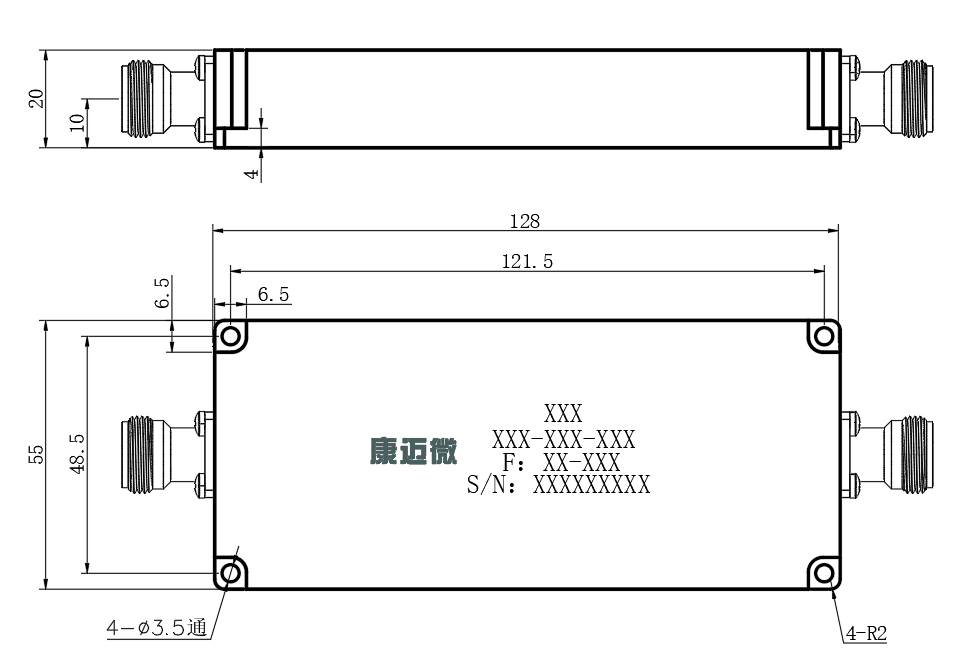

外形结构图（mm）

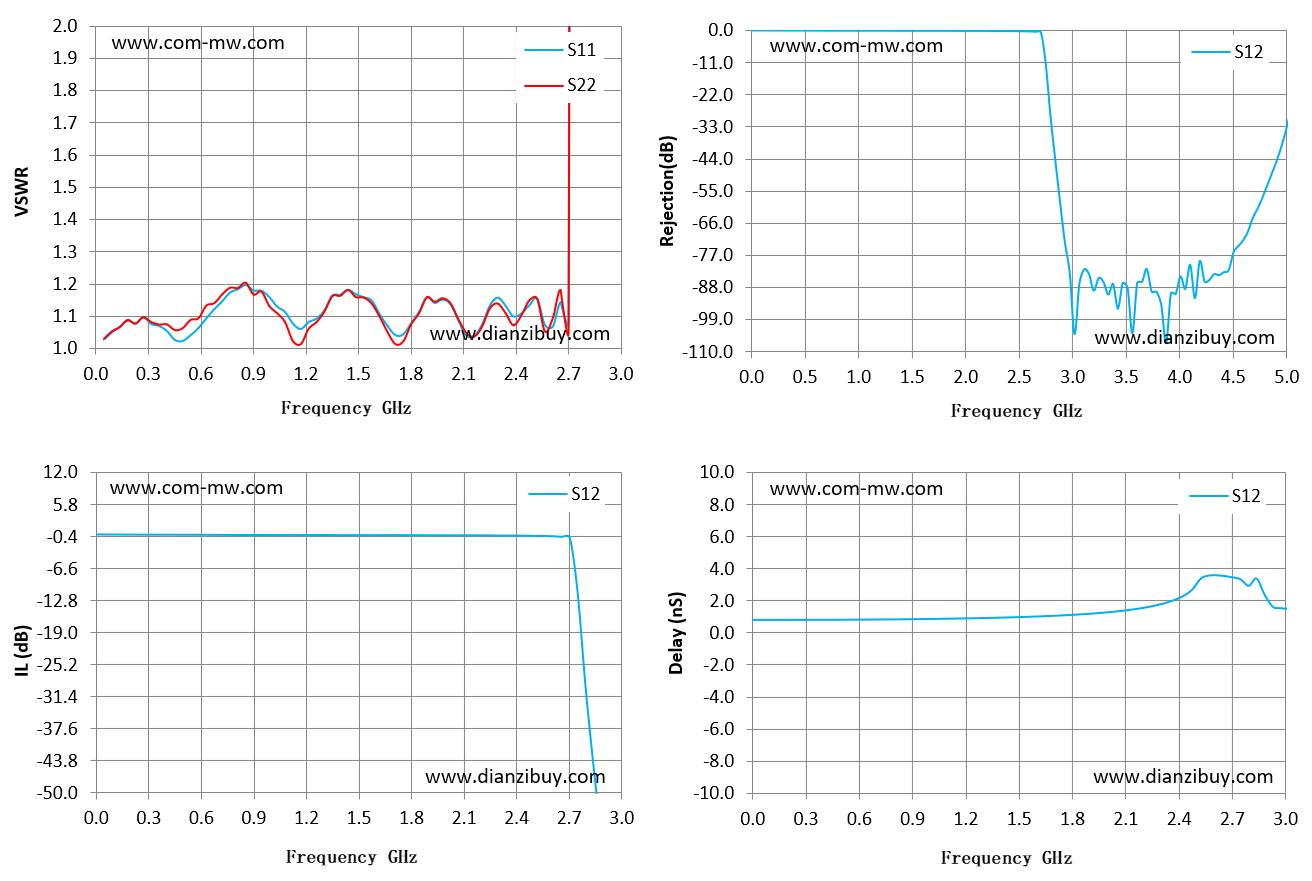

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
