产品
低噪声放大器
30~1300MHz, 增益30dB, 噪声系数1.4dB, P-1dB功率14dBm, SMA-K
- DLNA8-30-1000-2558
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 1300 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±1.5 | dB | ||
| 噪声系数 | 1.4 | 2 | dB | |
| 驻波比 | 2 | |||
| P-1dB功率 | 14 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 电源接口 | SSMA连接器供电，可拆卸，内配0.8mm针 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 增益 dB | S12 1dB功率 dBm | S12 噪声 dB |
| 30 | 1.15 | 1.76 | 33.51 | 19.12 | 1.56 |
| 135 | 1.06 | 1.82 | 32.81 | 21.14 | 0.75 |
| 240 | 1.09 | 1.74 | 32.75 | 21.04 | 0.78 |
| 345 | 1.15 | 1.61 | 32.74 | 21.05 | 0.66 |
| 450 | 1.23 | 1.47 | 32.69 | 21.01 | 0.66 |
| 555 | 1.31 | 1.34 | 32.6 | 20.86 | 0.67 |
| 660 | 1.42 | 1.2 | 32.49 | 20.74 | 0.69 |
| 765 | 1.56 | 1.1 | 32.17 | 20.69 | 0.82 |
| 870 | 1.62 | 1.04 | 32.23 | 20.51 | 0.92 |
| 975 | 1.74 | 1.15 | 32.16 | 20.24 | 1.08 |
| 1080 | 1.85 | 1.28 | 31.99 | 20.36 | 1.13 |
| 1185 | 1.94 | 1.42 | 31.7 | 20.3 | 1.2 |
| 1290 | 2.03 | 1.56 | 31.25 | 20.3 | 1.41 |
| 1395 | 1.95 | 1.6 | 31.12 | 20.53 | 1.15 |
| 1500 | 1.91 | 1.62 | 30.74 | 20.52 | 0.93 |
参考实物图

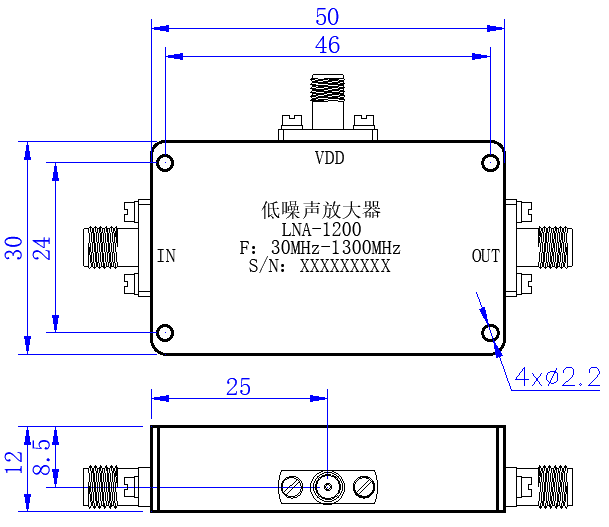

外形结构图（mm）

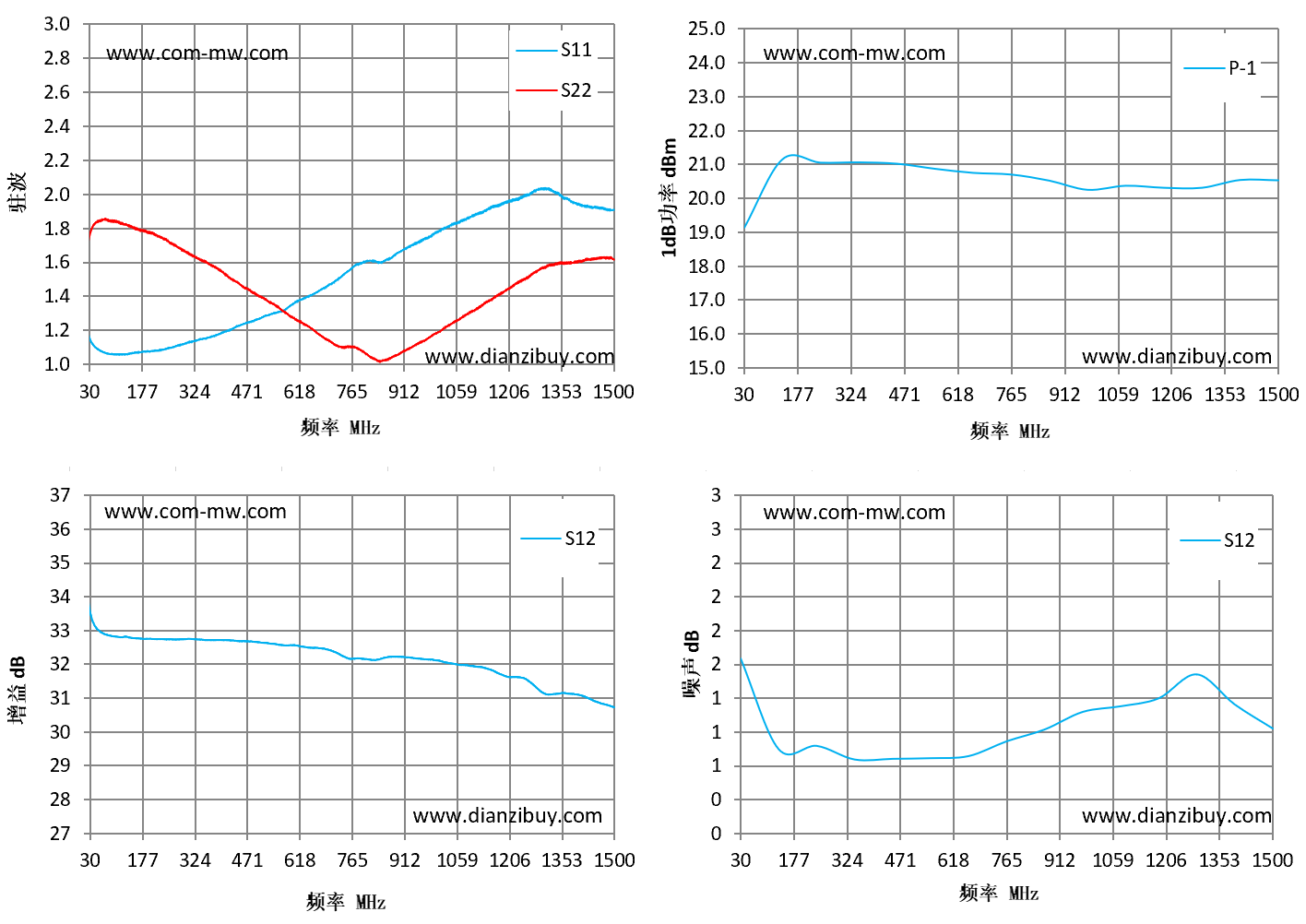

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
