产品
滤波器
通带频率 6~18GHz,DC-5500MHz≥40dB,SMA
- ZHPF6-M6000-18000-4730
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 18 | GHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带外抑制 | DC-5500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 5 | 26.53 | 21.43 | -66.51 | 0.39 |
| 6 | 1.5 | 1.5 | -2.63 | 1.78 |
| 7 | 1.51 | 1.5 | -0.75 | 0.37 |
| 8 | 1.03 | 1.03 | -0.35 | 0.27 |
| 10 | 1.3 | 1.29 | -0.48 | 0.18 |
| 11 | 1.37 | 1.37 | -0.56 | 0.17 |
| 12 | 1.22 | 1.22 | -0.43 | 0.17 |
| 13 | 1.05 | 1.04 | -0.31 | 0.17 |
| 14 | 1.24 | 1.22 | -0.49 | 0.16 |
| 15 | 1.32 | 1.34 | -0.54 | 0.15 |
| 16 | 1.26 | 1.29 | -0.52 | 0.15 |
| 17 | 1.09 | 1.1 | -0.41 | 0.16 |
| 18 | 1.3 | 1.3 | -0.58 | 0.15 |
| 19 | 1.31 | 1.3 | -0.6 | 0.15 |
| 20 | 1.07 | 1.07 | -0.41 | 0.15 |

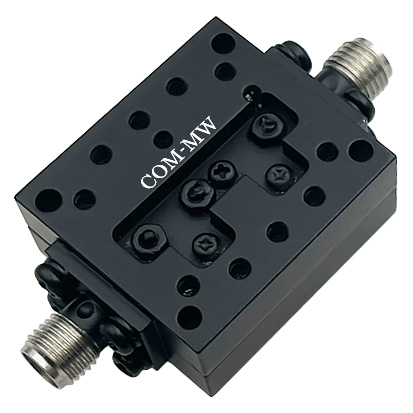

参考实物图

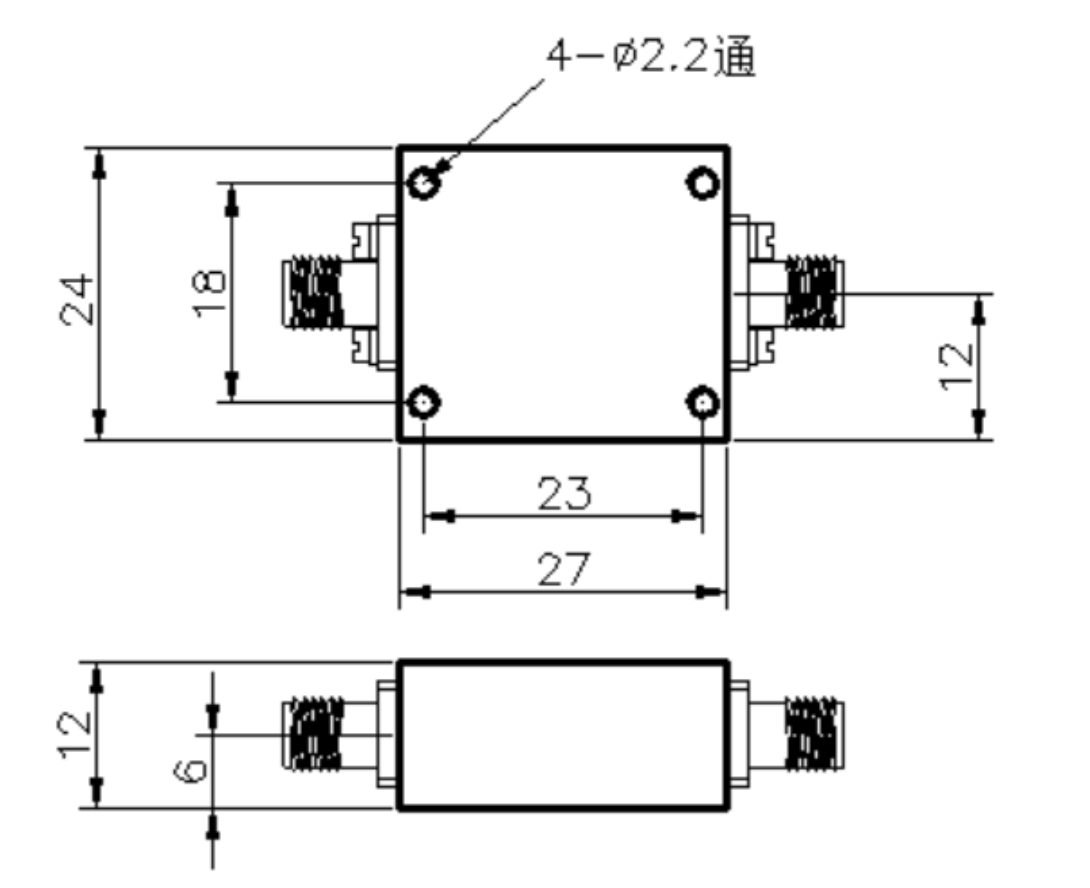

外形结构图（mm）

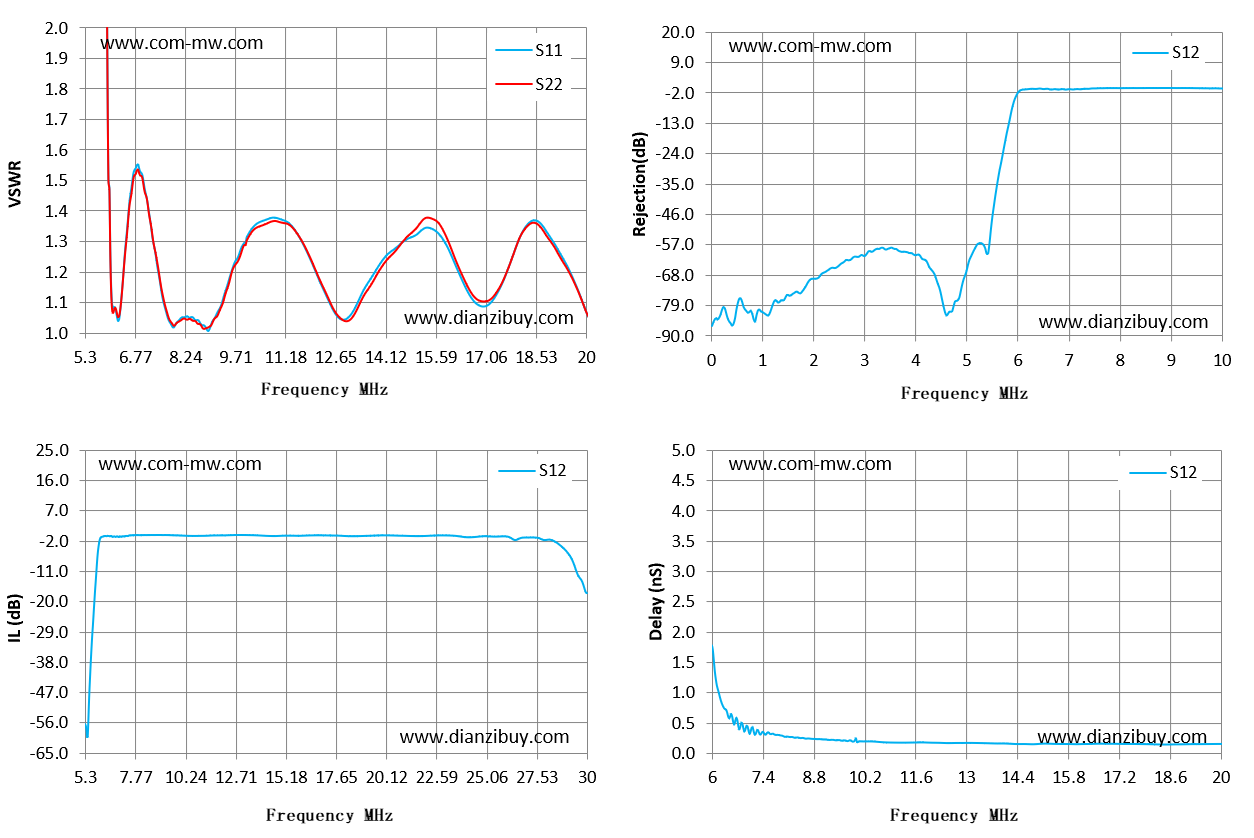

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
