产品
滤波器
阻带频率703~733MHz, ≥60dB, 通带频率DC~693MHz, 743~3000MHz, N
- K6-703-743-10N6050-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 703 | ~ | 733 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 693 | MHz | |
| 通带频率 | 743 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 650 | -0.29 | 1.51 |
| 693 | -2.77 | 1.33 |
| 698 | -7.64 | 6.67 |
| 703 | -84.64 | 34.21 |
| 707 | -65.72 | 47.92 |
| 711 | -67.46 | 44.71 |
| 715 | -66.48 | 49.1 |
| 719 | -68.74 | 44.66 |
| 723 | -75.31 | 45.27 |
| 727 | -84.68 | 35.23 |
| 735 | -68.81 | 38.97 |
| 743 | -81.18 | 31.49 |
| 748 | -7.85 | 6.43 |
| 753 | -2.78 | 1.35 |
| 800 | -0.39 | 1.55 |

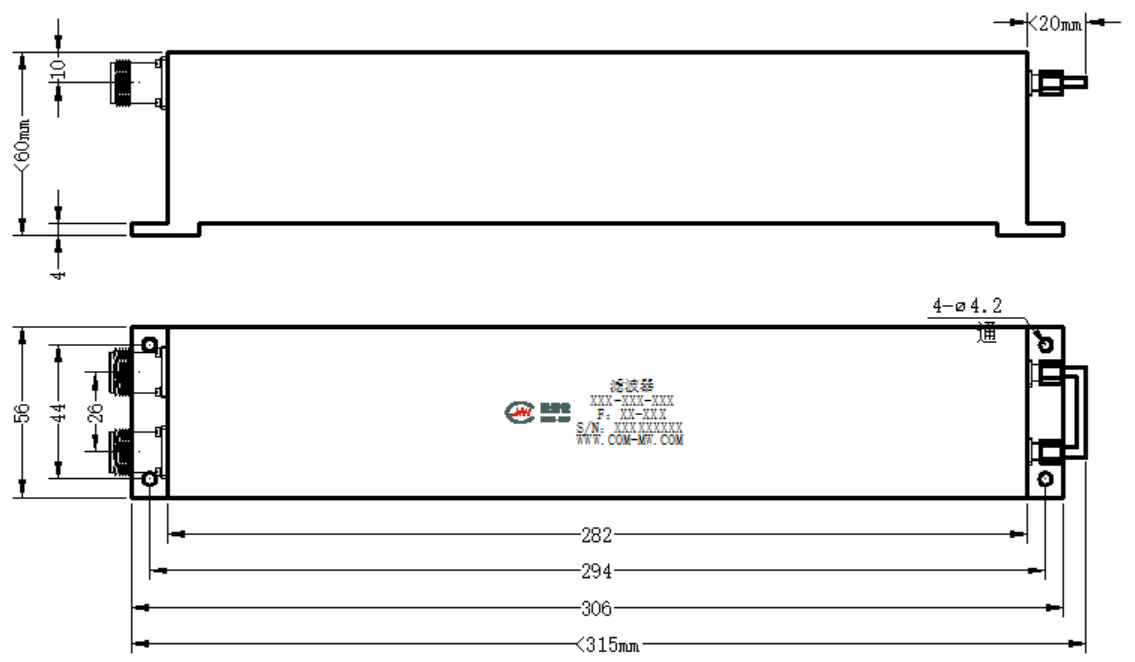

外形结构图（mm）

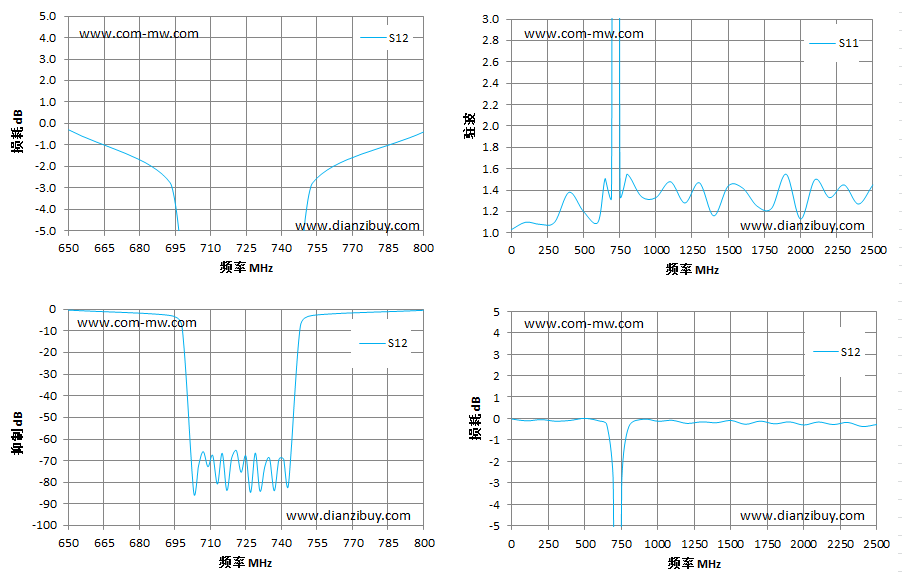

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
