产品
滤波器
阻带频率3800~3900MHz, ≥60dB, 通带频率DC~3780MHz, 3920~7000MHz, N
- K6-3800-3900-20N60150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3800 | ~ | 3900 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3780 | MHz | |
| 通带频率 | 3920 | ~ | 7000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 驻波 | S11 驻波 |
|---|---|---|
| 3700 | -0.48 | 1.62 |
| 3780 | -2.41 | 1.47 |
| 3785 | -10.38 | 11.44 |
| 3790 | -30.37 | 20.03 |
| 3795 | -55.63 | 29.47 |
| 3800 | -88.11 | 46.56 |
| 3810 | -86.45 | 31.66 |
| 3840 | -88.10 | 33.14 |
| 3880 | -75.92 | 47.57 |
| 3900 | -85.37 | 32.52 |
| 3905 | -56.64 | 29.78 |
| 3910 | -25.47 | 17.43 |
| 3915 | -8.78 | 10.35 |
| 3920 | -2.39 | 1.58 |
| 4000 | -0.76 | 1.39 |
参考实物图
外形结构图（mm）

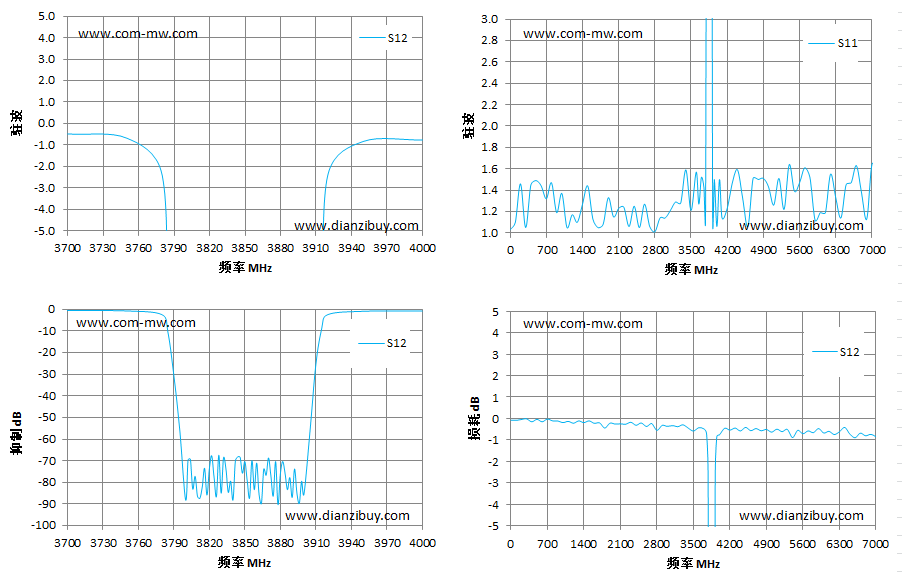

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
