8~18GHz, 耦合度50dB, 波导口, 150W
- ZDC8-50W8-18G-3123
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 47 | 50 | 51 | dB |
| 批次同频点同端口耦合度幅度一致性 | ±0.8 | dB | ||
| 批次同频点同端口耦合度相位一致性 | ±12 | ° | ||
| 批次同频点直通幅度一致性 | ±0.3 | dB | ||
| 批次同频点直通相位一致性 | ±8 | ° | ||
| 方向性 | 17 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | 波导口WRD650&N-K |
| 表面 | 白色 |
| 功率容量 | 150W设计保证；峰值功率400W |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 耦合端口 | SMA-K |
端口定义
| 输入端口 | WRD650 | --- |
| 输出端口 | N-K | --- |
| 耦合端口 | SMA-K | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S12 耦合 dB | S12 方向性 |
|---|---|---|---|---|---|
| 8 | 1.06 | 1.12 | -0.21 | -47.33 | -30.38 |
| 8.71 | 1.09 | 1.02 | -0.18 | -48.04 | -34.68 |
| 9.43 | 1.03 | 1.13 | -0.15 | -48.53 | -25.42 |
| 10.14 | 1.14 | 1.08 | -0.22 | -48.88 | -32.19 |
| 10.86 | 1.2 | 1.16 | -0.17 | -49.05 | -26.8 |
| 11.57 | 1.26 | 1.08 | -0.21 | -49.2 | -24.44 |
| 12.29 | 1.17 | 1.13 | -0.22 | -49.27 | -27.65 |
| 13 | 1.13 | 1.08 | -0.24 | -49.2 | -31.23 |
| 13.71 | 1.1 | 1.11 | -0.29 | -49.06 | -27.7 |
| 14.43 | 1.05 | 1.15 | -0.22 | -48.9 | -25.05 |
| 15.14 | 1.13 | 1.13 | -0.14 | -48.79 | -30.62 |
| 15.86 | 1.12 | 1.05 | -0.21 | -48.48 | -23.49 |
| 16.57 | 1.14 | 1.02 | -0.22 | -48.32 | -19.39 |
| 17.29 | 1.2 | 1.15 | -0.26 | -48.15 | -19.43 |
| 18 | 1.18 | 1.17 | -0.3 | -47.77 | -19.34 |

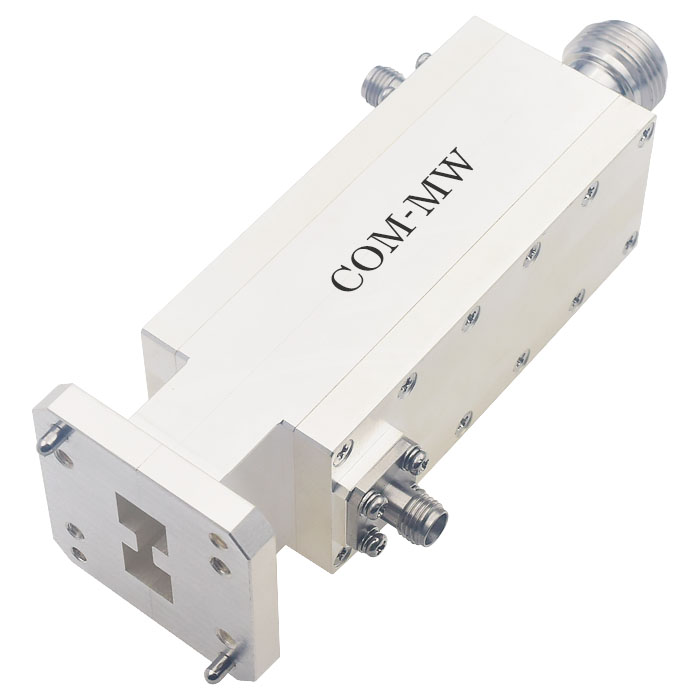

参考实物图

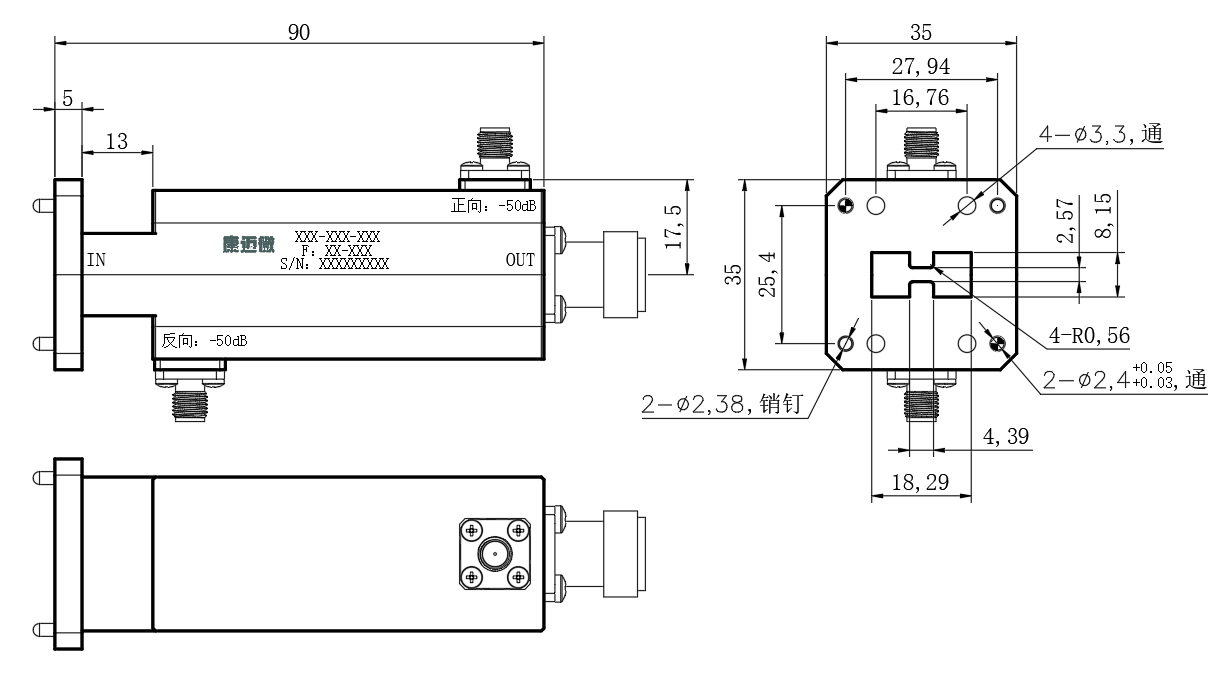

外形结构图（mm）

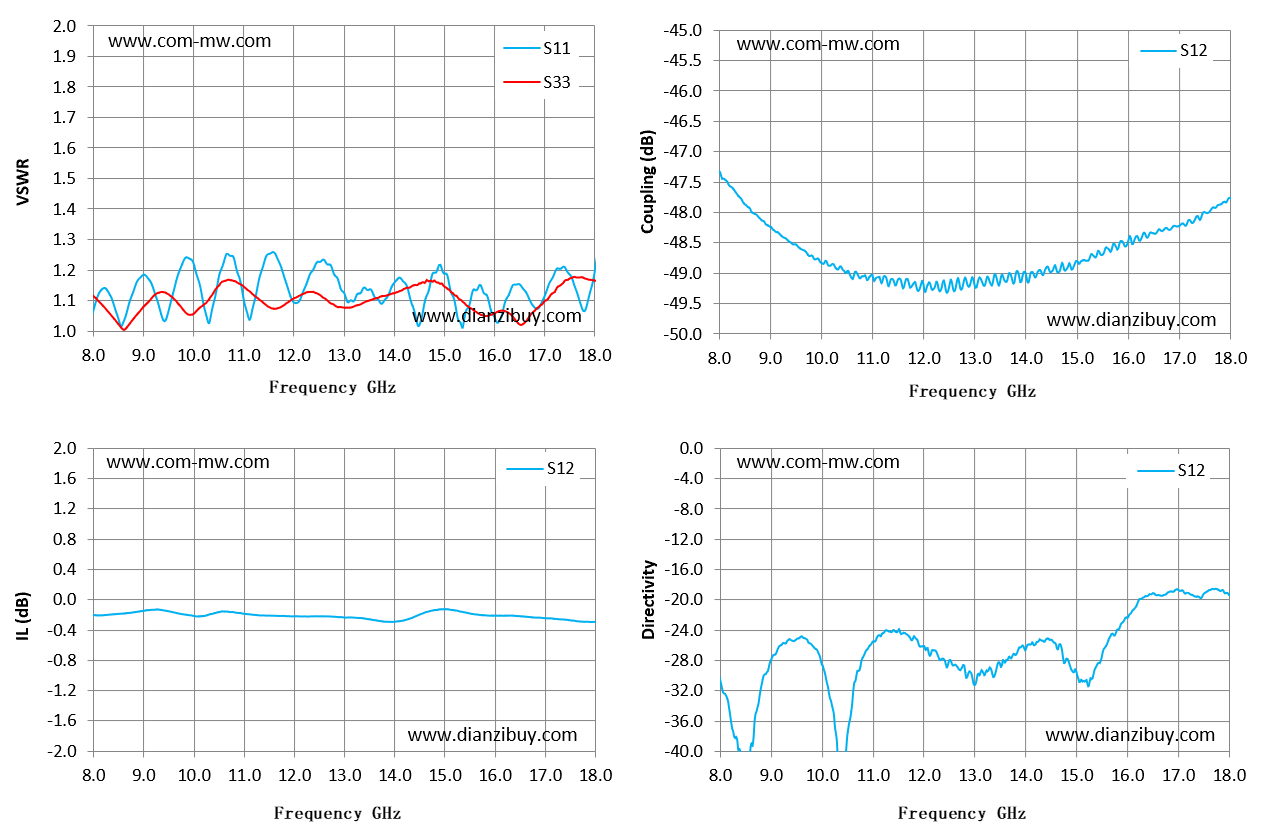

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 采用打印标签 |
