滤波器
阻带频率1765~1780MHz, ≥60dB, 通带频率DC~1750MHz, 1795~6000MHz, N
- K6-1765-1780-15N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1765 | ~ | 1780 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1750 | MHz | |
| 通带频率 | 1795 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1700 | -0.31 | 1.21 |
| 1750 | -1.89 | 1.41 |
| 1755 | -3.66 | 2.45 |
| 1760 | -12.71 | 15.85 |
| 1765 | -74.56 | 42.16 |
| 1768 | -68.52 | 43.94 |
| 1770 | -83.26 | 38.8 |
| 1772 | -80.39 | 38.09 |
| 1776 | -80.64 | 38.78 |
| 1778 | -70.65 | 39.67 |
| 1780 | -87.55 | 49.07 |
| 1785 | -13.76 | 14.66 |
| 1790 | -3.93 | 2.61 |
| 1795 | -1.95 | 1.36 |
| 1850 | -0.44 | 1.12 |
参考实物图

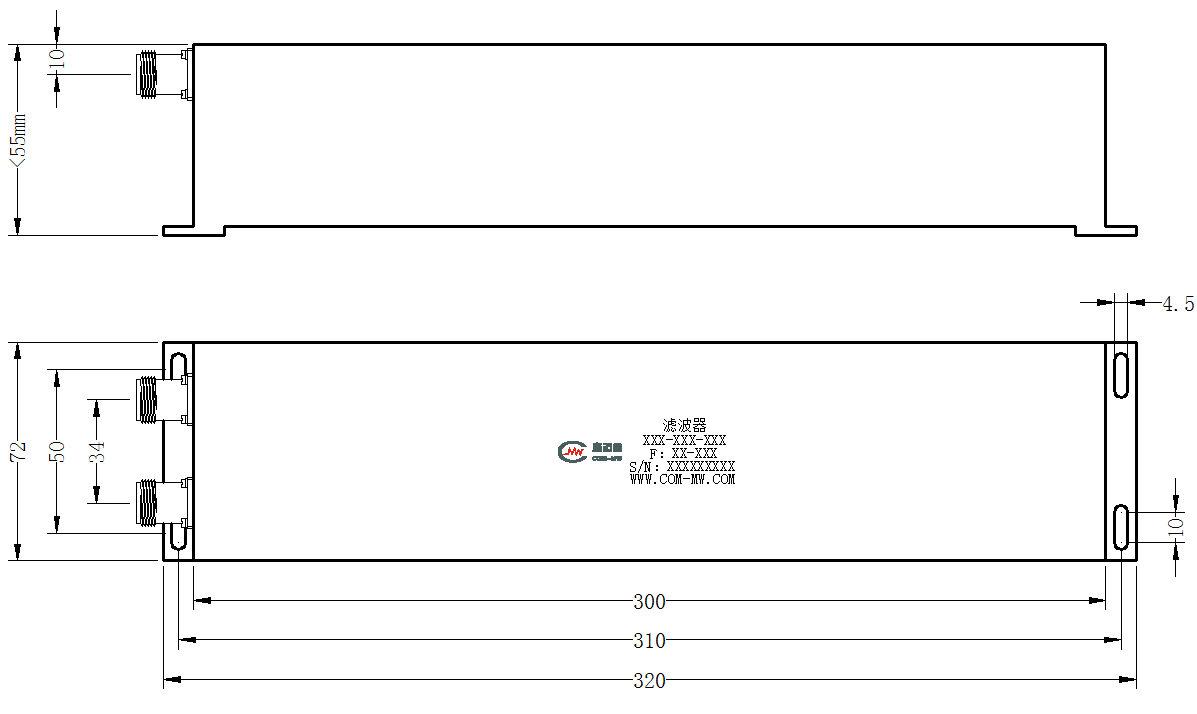

外形结构图（mm）

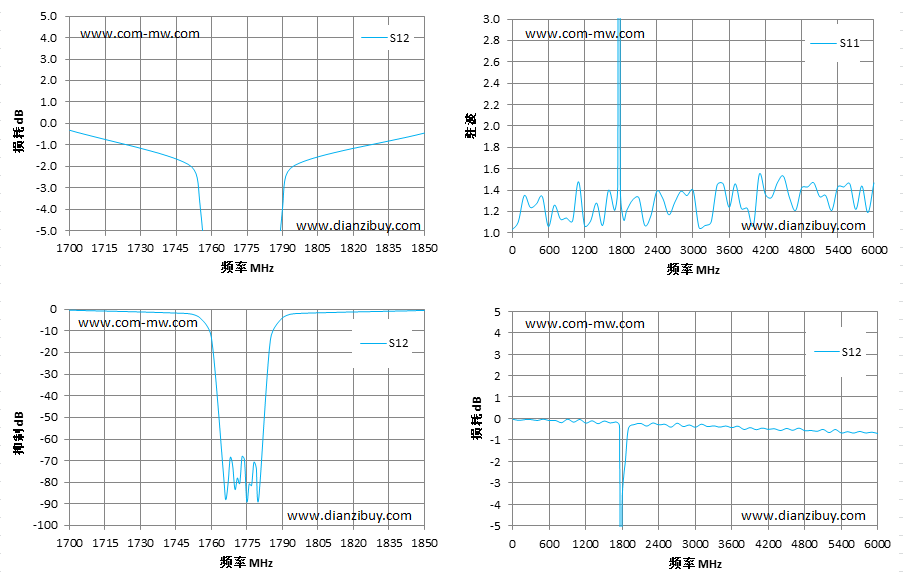

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
