滤波器
阻带频率4100~4200MHz, ≥70dB, 通带频率DC~4080MHz, 4220~6500MHz, N
- K6-4100-4200-20N70150-009
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4100 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 4080 | MHz | |
| 通带频率 | 4220 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4000 | -0.62 | 1.66 |
| 4080 | -2.85 | 1.45 |
| 4085 | -6.07 | 8.36 |
| 4090 | -21.71 | 14.38 |
| 4095 | -61.74 | 28.73 |
| 4100 | -99.20 | 40.31 |
| 4120 | -89.04 | 45.24 |
| 4150 | -79.62 | 49.1 |
| 4180 | -79.79 | 43.35 |
| 4200 | -95.85 | 34.95 |
| 4205 | -60.65 | 31.87 |
| 4210 | -21.65 | 17.73 |
| 4215 | -6.38 | 9.38 |
| 4220 | -2.89 | 1.34 |
| 4300 | -0.7 | 1.57 |
参考实物图
外形结构图（mm）

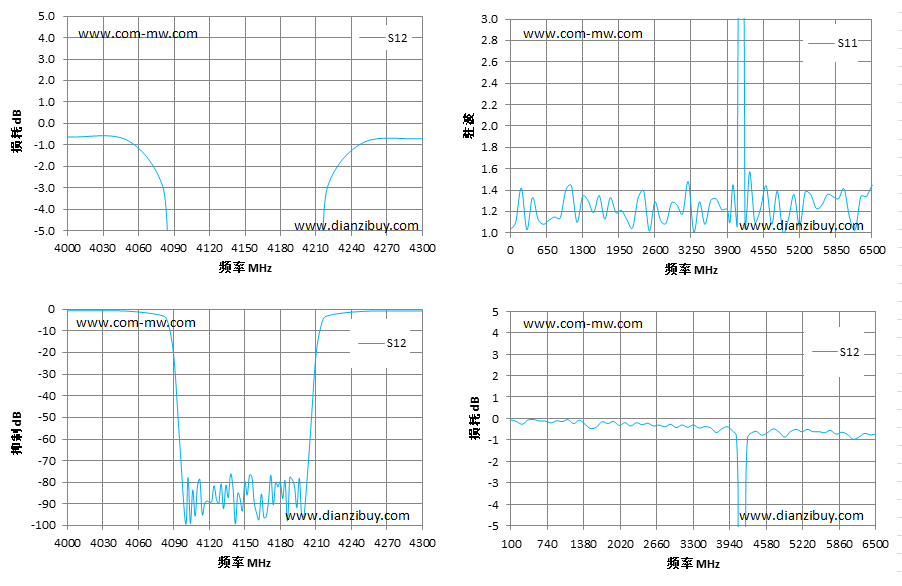

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
