产品
滤波器
阻带频率 791~821MHz,≥60dB,通带频率 DC~781MHz,831~4000MHz,N
- ZBSF6-C791-821-4737
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 791 | ~ | 821 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 781 | MHz | |
| 通带频率 | 831 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 750.00 | 1.53 | -0.97 |
| 758.00 | 1.38 | -0.97 |
| 766.00 | 1.28 | -1.06 |
| 774.00 | 1.38 | -1.48 |
| 782.00 | 1.15 | -2.97 |
| 790.00 | 4.85 | -59.53 |
| 798.00 | 5.58 | -74.53 |
| 806.00 | 4.22 | -72.02 |
| 814.00 | 14.07 | -78.82 |
| 822.00 | 10.82 | -55.26 |
| 830.00 | 1.35 | -3.42 |
| 838.00 | 1.37 | -1.54 |
| 846.00 | 1.34 | -1.17 |
| 854.00 | 1.25 | -0.96 |
| 862.00 | 1.18 | -0.86 |

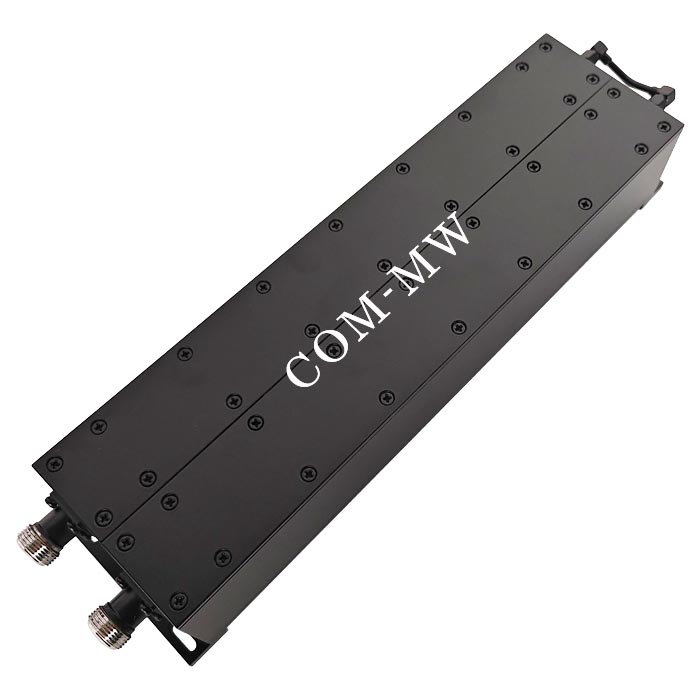

参考实物图

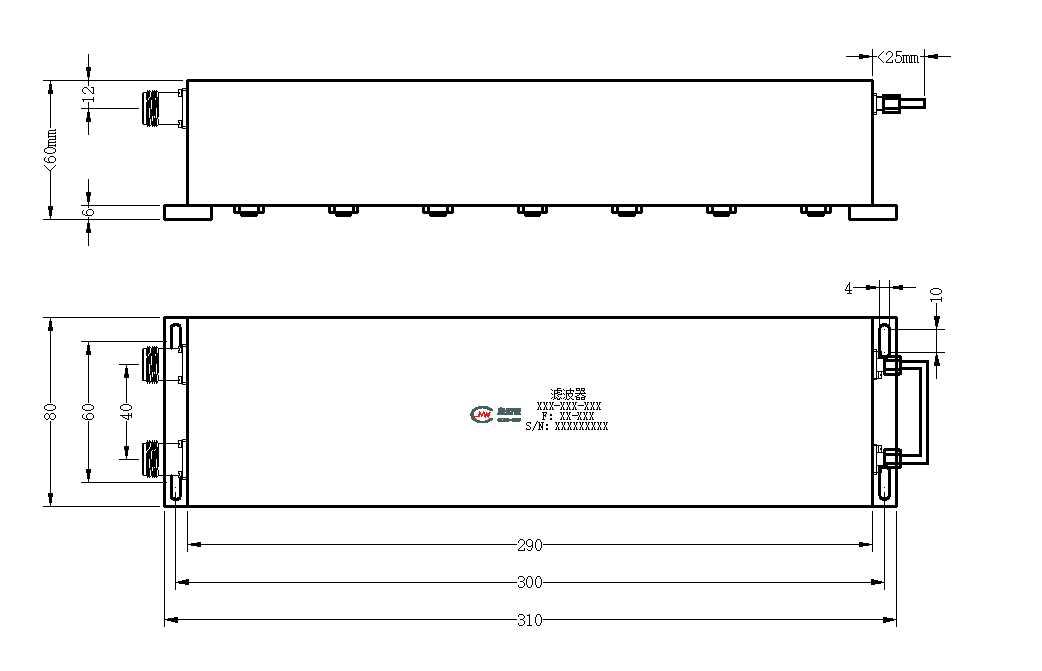

外形结构图（mm）

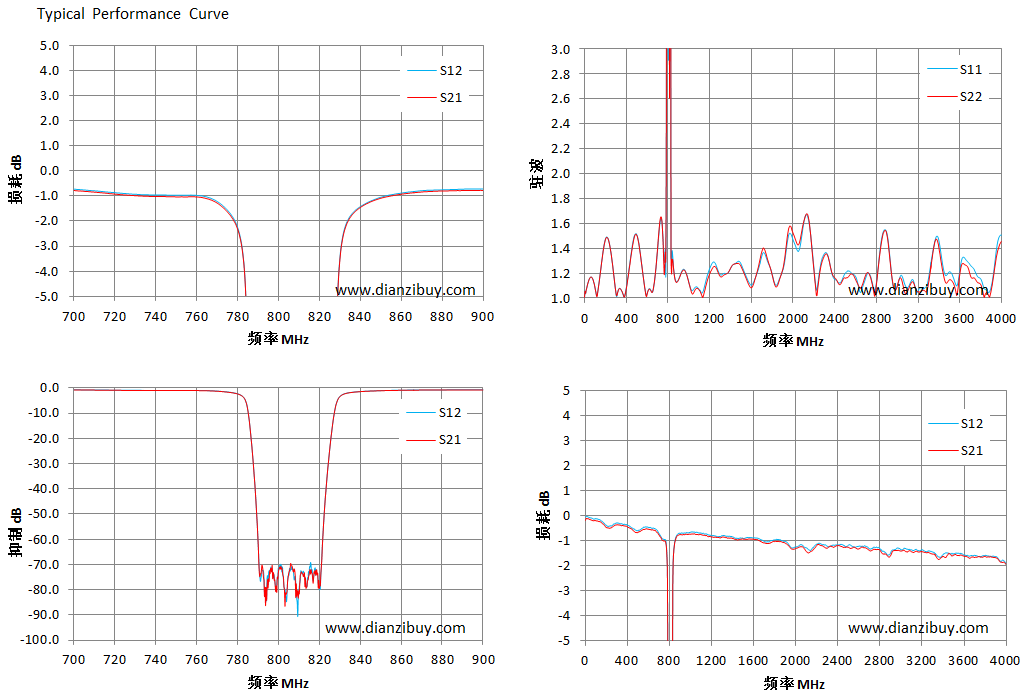

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
