产品
双工器
3330~3370MHz, 6200~6800MHz, 18.98~19.02GHz, 2.92
- ZCB5-3C3.33-19.02G-2624
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 3330 | ~ | 3370 | MHz |
| 通带频率二 | / | / | 6200 | ~ | 6800 | MHz |
| 通带频率三 | / | / | 18.98 | ~ | 19.02 | GHz |
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 1 | dB | ||||
| 带内平坦度 | 0.6 | dB | ||||
| 通带一抑制度 | 6.2-6.8 | GHz≥ | 40 | dB | ||
| 通带一抑制度 | 18.98-19.02 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | 3.33-3.37 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | 18.98-19.02 | GHz≥ | 40 | dB | ||
| 通带三抑制度 | 3.33-3.37 | GHz≥ | 40 | dB | ||
| 通带三抑制度 | 6.2-6.8 | GHz≥ | 40 | dB |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 24W设计保证，通带一，峰值功率200W，占空比12% |
| 功率容量 | 2W设计保证，通带二 |
| 功率容量 | 4.5W设计保证，通带三，峰值功率30W，占空比15% |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 激光封焊，全密封 |

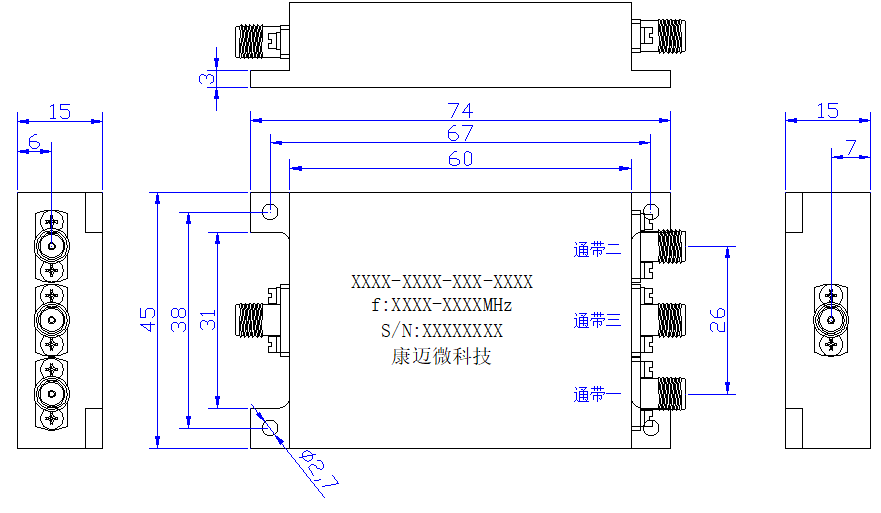

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
