开关滤波器组
开关滤波路数四选一,表面贴装
- DSS2-4R512-3000-3128
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 插入损耗 | / | / | 2.0 | 2.3 | dB | |
| 带内波动 | / | / | 1.9 | dB | ||
| 驻波比 | / | / | 1.5 | |||
| 通带频率一 | / | / | 0.502 | ~ | 0.81 | GHz |
| 频率一损耗 | / | / | 1.7 | dB | ||
| 频率一抑制 | 1.004~2.43 | GHz≥ | 50 | dBc | ||
| 频率一驻波 | / | / | 1.5 | |||
| 通带频率二 | / | / | 0.79 | ~ | 1.26 | GHz |
| 频率二损耗 | / | / | 1.9 | dB | ||
| 频率二抑制 | 1.58~3.2 | GHz≥ | 50 | dBc | ||
| 频率二抑制 | 3.2~3.78 | GHz≥ | 45 | dBc | ||
| 频率二驻波 | / | / | 1.5 | |||
| 通带频率三 | / | / | 1.24 | ~ | 2.01 | GHz |
| 频率三损耗 | / | / | 2.1 | dB | ||
| 频率三抑制 | 2.48~4.5 | GHz≥ | 38 | dBc | ||
| 频率三抑制 | 4.5~5.0 | GHz≥ | 35 | dBc | ||
| 频率三抑制 | 5.0~6.02 | GHz≥ | 30 | dBc | ||
| 频率三驻波 | / | / | 1.5 | |||
| 通带频率四 | / | / | 1.99 | ~ | 3.01 | GHz |
| 频率四损耗 | / | / | 2.3 | dB | ||
| 频率四抑制 | 3.96~4.5 | GHz≥ | 40 | dBc | ||
| 频率四抑制 | 4.5~5.0 | GHz≥ | 35 | dBc | ||
| 频率四抑制 | 5.0~6.02 | GHz≥ | 30 | dBc | ||
| 频率四驻波 | / | / | 1.5 |
其它参数
| 开关滤波路数 | 四选一 |
| 开关时间 | 5us |
| 隔离度 | 50dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作电压 | +5V |
| 工作电流 | 10mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | TTL |
引脚定义
真值表
| 频率一 | 0 | 0 | |||
| 频率二 | 1 | 0 | |||
| 频率三 | 0 | 1 | |||
| 频率四 | 1 | 1 |
典型输入输出饱和功率如下：

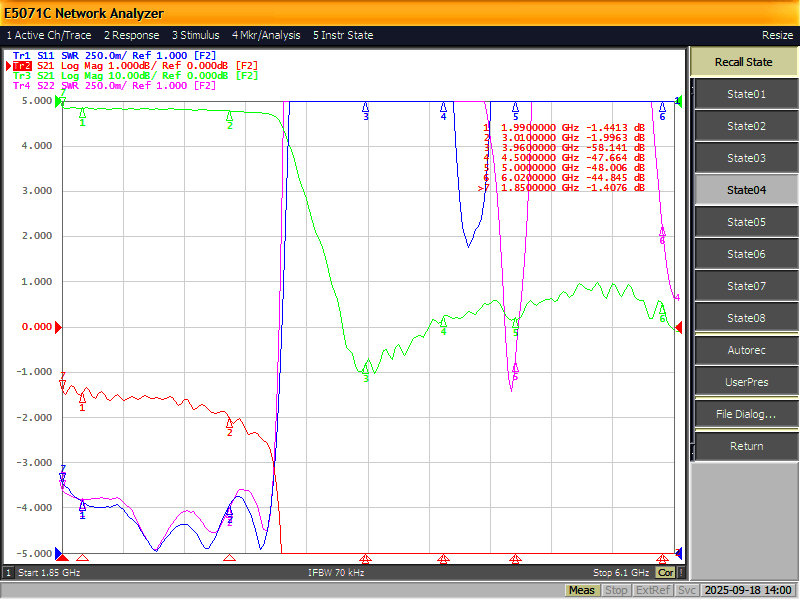

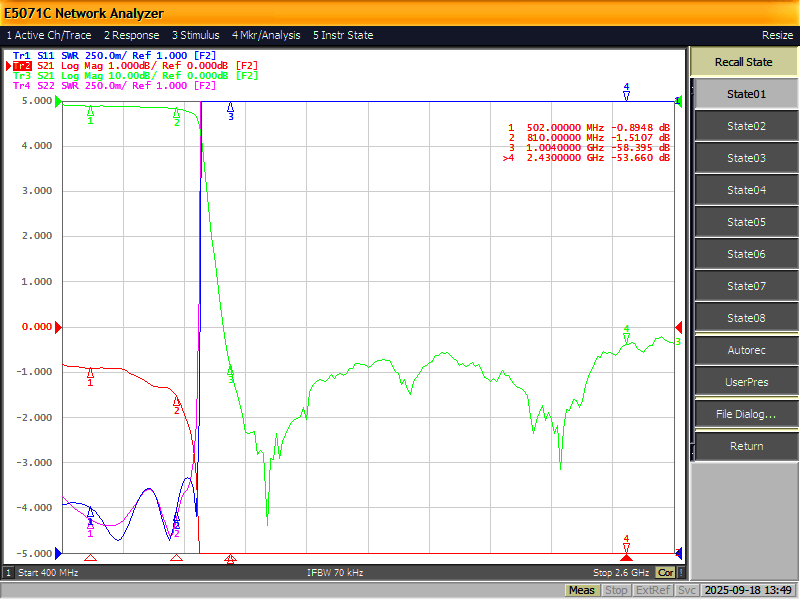

典型测试数据

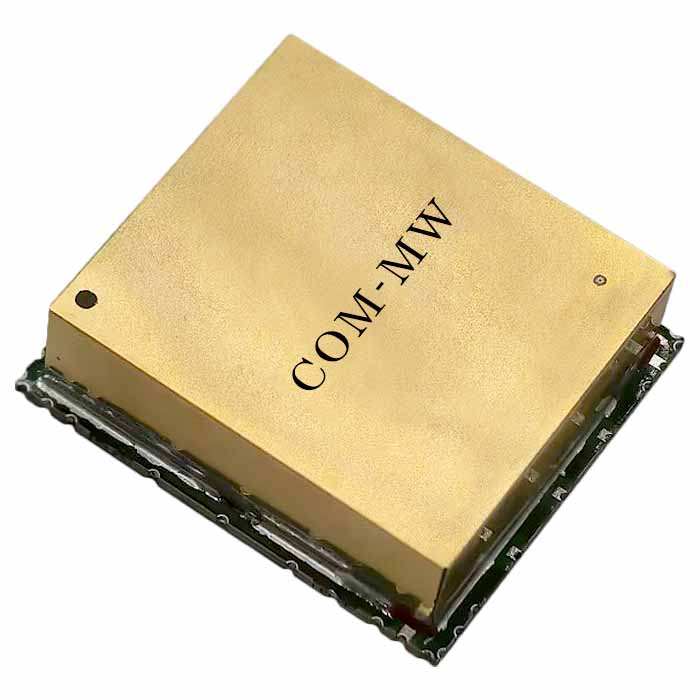

参考实物图

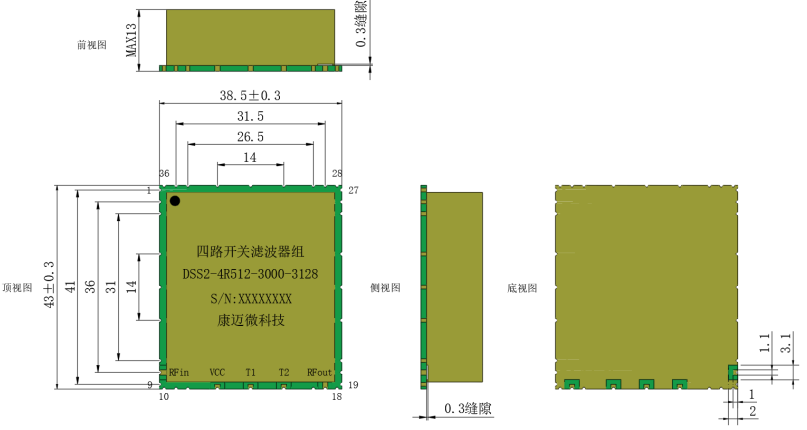

外形结构图（mm）

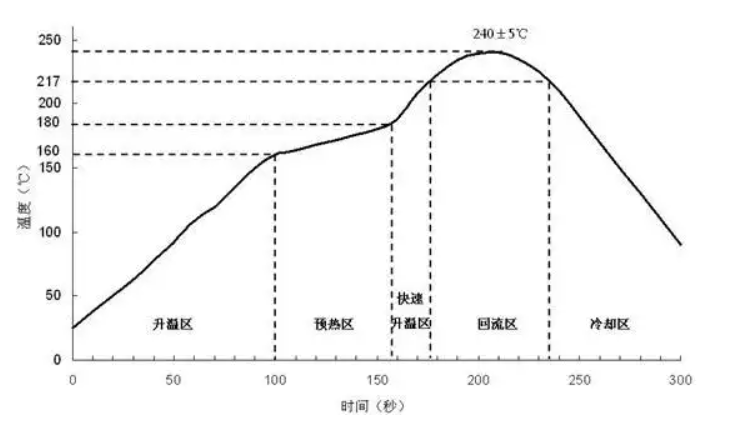

回流焊推荐示意图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
