225~680MHz, 300W, 90°电桥, 表面贴装, 工业级
- ZHC8-225-680-3507
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 225 | ~ | 680 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 16 | 18 | dB | |
| 驻波比 | 1.2 | 1.35 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 300W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

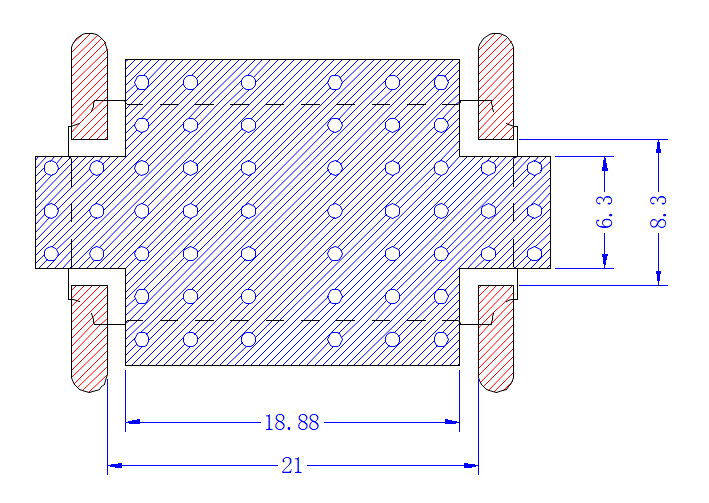

建议PCB布局图

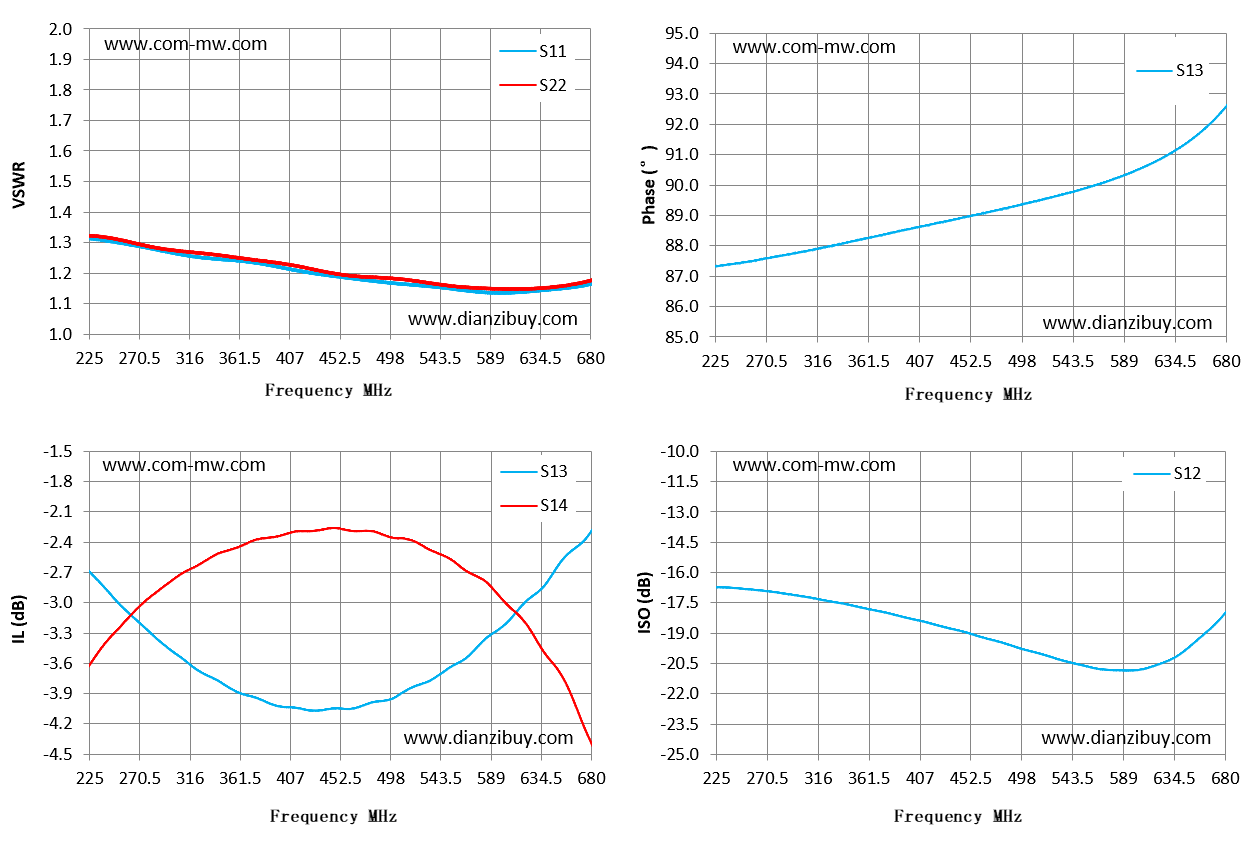

典型测试曲线图

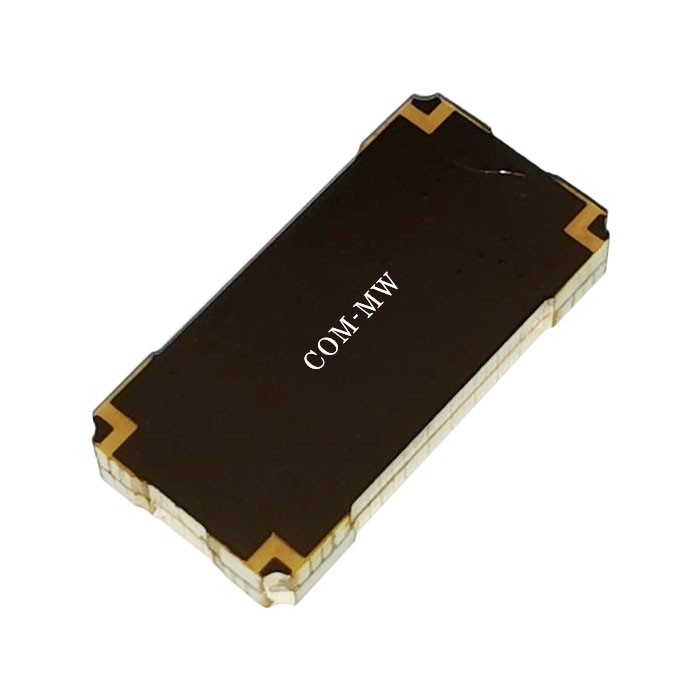

参考实物图

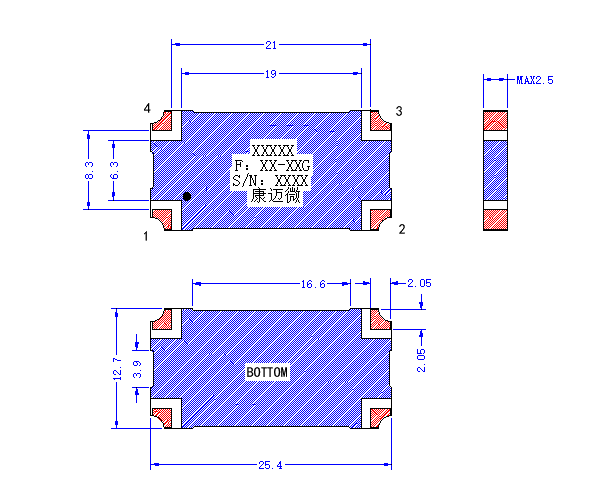

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 225 | 1.31 | -2.69 | -3.61 | 87.32 | -16.73 |
| 258 | 1.3 | -3.08 | -3.17 | 87.5 | -16.86 |
| 290 | 1.27 | -3.4 | -2.86 | 87.71 | -17.08 |
| 323 | 1.25 | -3.67 | -2.63 | 87.95 | -17.4 |
| 355 | 1.24 | -3.86 | -2.47 | 88.21 | -17.74 |
| 388 | 1.23 | -4 | -2.36 | 88.47 | -18.15 |
| 420 | 1.2 | -4.06 | -2.29 | 88.73 | -18.57 |
| 453 | 1.19 | -4.05 | -2.27 | 88.99 | -19.05 |
| 485 | 1.17 | -3.98 | -2.3 | 89.25 | -19.55 |
| 518 | 1.16 | -3.84 | -2.39 | 89.54 | -20.08 |
| 550 | 1.15 | -3.65 | -2.56 | 89.85 | -20.57 |
| 583 | 1.14 | -3.37 | -2.78 | 90.24 | -20.84 |
| 615 | 1.14 | -3.05 | -3.13 | 90.74 | -20.65 |
| 648 | 1.15 | -2.66 | -3.64 | 91.47 | -19.68 |
| 680 | 1.16 | -2.29 | -4.39 | 92.6 | -18.01 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
