产品
滤波器
通带频率DC~137MHz, 195-215MHz≥20dB, 215-1000MHz≥40dB, 表面贴装, 替代RLP-137+
- LF017
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小体积，高性价比
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 137 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 195-215 | MHz≥ | 20 | dB | ||
| 带外抑制 | 215-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.1 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥150MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-137+ |
端口定义
| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.09 | 1.08 | -0.24 | 3.72 |
| 16 | 1.1 | 1.1 | -0.28 | 3.76 |
| 31 | 1.14 | 1.14 | -0.38 | 3.79 |
| 47 | 1.16 | 1.16 | -0.52 | 3.92 |
| 63 | 1.15 | 1.14 | -0.65 | 4.07 |
| 79 | 1.09 | 1.09 | -0.79 | 4.36 |
| 94 | 1.04 | 1.08 | -0.94 | 4.81 |
| 110 | 1.02 | 1.13 | -1.12 | 5.49 |
| 126 | 1.05 | 1.22 | -1.34 | 6.56 |
| 141 | 1.14 | 1.29 | -1.65 | 8.33 |
| 157 | 1.53 | 1.42 | -2.79 | 12.28 |
| 173 | 4.79 | 4.3 | -8.77 | 13.15 |
| 189 | 12.37 | 11.8 | -21.91 | 9.52 |
| 204 | 20.41 | 20.5 | -46.99 | 17.74 |
| 220 | 26.51 | 28.19 | -52.35 | 14.52 |

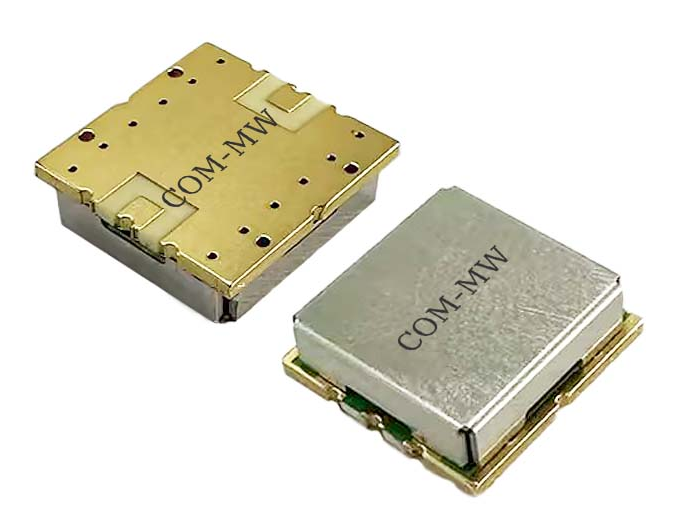

参考实物图

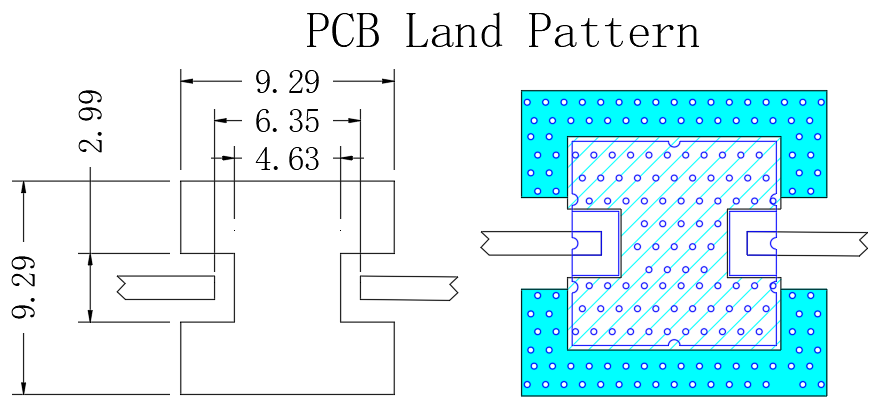

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
