产品
滤波器
阻带频率880~915MHz, ≥70dB, 通带频率DC~870MHz, 925~3000MHz, N
- K6-880-915-10N70150M-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 880 | ~ | 915 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 870 | MHz | |
| 通带频率 | 925 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 850 | -0.36 | 1.47 |
| 870 | -2.58 | 1.47 |
| 875 | -9.75 | 1.33 |
| 880 | -94.12 | 10.47 |
| 886 | -76.65 | 30.01 |
| 890 | -87.25 | 46.09 |
| 894 | -85.37 | 46.94 |
| 896 | -84.68 | 48.07 |
| 900 | -75.72 | 41.84 |
| 906 | -91.48 | 33.53 |
| 910 | -85.54 | 42.19 |
| 915 | -96.44 | 11.65 |
| 920 | -9.36 | 1.26 |
| 925 | -2.27 | 1.17 |
| 950 | -0.41 | 1.49 |
参考实物图

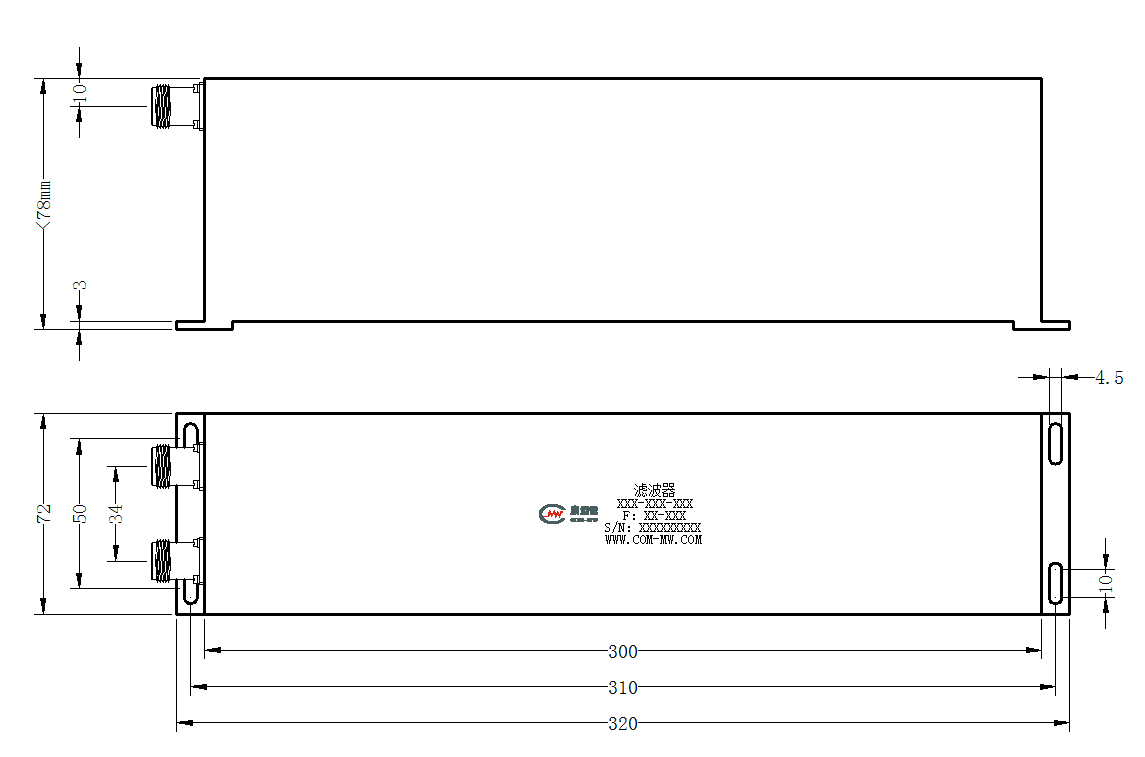

外形结构图（mm）

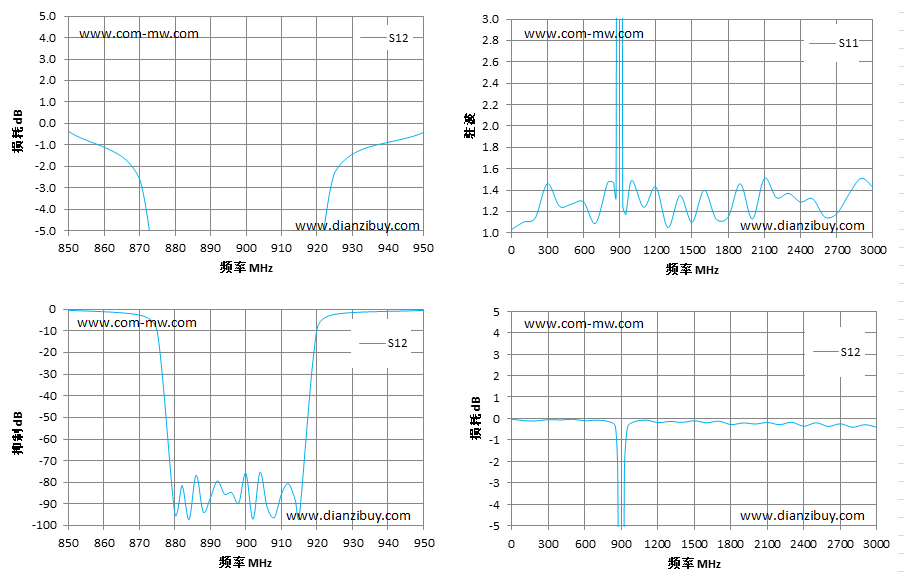

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
