产品
电桥
8~12GHz, 400W, 90°, N
- ZHC8-8-12G-2522
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8 | ~ | 12 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | 1.1 | dB | ||
| 相位平衡 | 8 | ° |
环境要求
| 功率容量 | 400W |
| 相位 | 90° |
| 阻抗 | 50Ω |
| 接口形式 | N -K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|---|
| 7 | 6.34 | 6.72 | -13.74 | -4.59 | -97.9 | -12.59 |
| 7.43 | 1.53 | 1.57 | -4.67 | -2.84 | -96.64 | -12.45 |
| 7.86 | 1.04 | 1.06 | -3.87 | -2.73 | -89.35 | -43.08 |
| 8.29 | 1.11 | 1.11 | -3.48 | -3.06 | -89.22 | -25.01 |
| 8.71 | 1.04 | 1.04 | -3.16 | -3.32 | -89.13 | -27.91 |
| 9.14 | 1.03 | 1.08 | -3.02 | -3.46 | -89.09 | -26.33 |
| 9.57 | 1.06 | 1.05 | -2.94 | -3.56 | -88.81 | -26.79 |
| 10 | 1.14 | 1.13 | -2.97 | -3.58 | -89.46 | -22.44 |
| 10.43 | 1.22 | 1.24 | -2.88 | -3.59 | -89.15 | -22.2 |
| 10.86 | 1.14 | 1.11 | -3.05 | -3.47 | -88.7 | -26.87 |
| 11.29 | 1.14 | 1.13 | -3.08 | -3.27 | -89.46 | -33.01 |
| 11.71 | 1.06 | 1.05 | -3.33 | -3.16 | -89.17 | -51.67 |
| 12.14 | 1.15 | 1.16 | -3.71 | -3.02 | -89.42 | -26.73 |
| 12.57 | 1.31 | 1.33 | -4.27 | -2.83 | -89.6 | -21.26 |
| 13 | 1.16 | 1.12 | -4.6 | -2.55 | -88.78 | -20.58 |

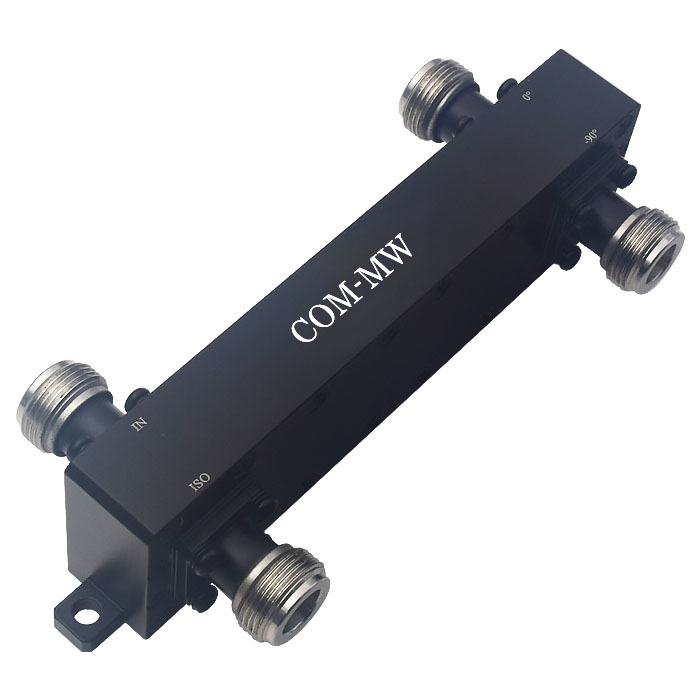

参考实物图

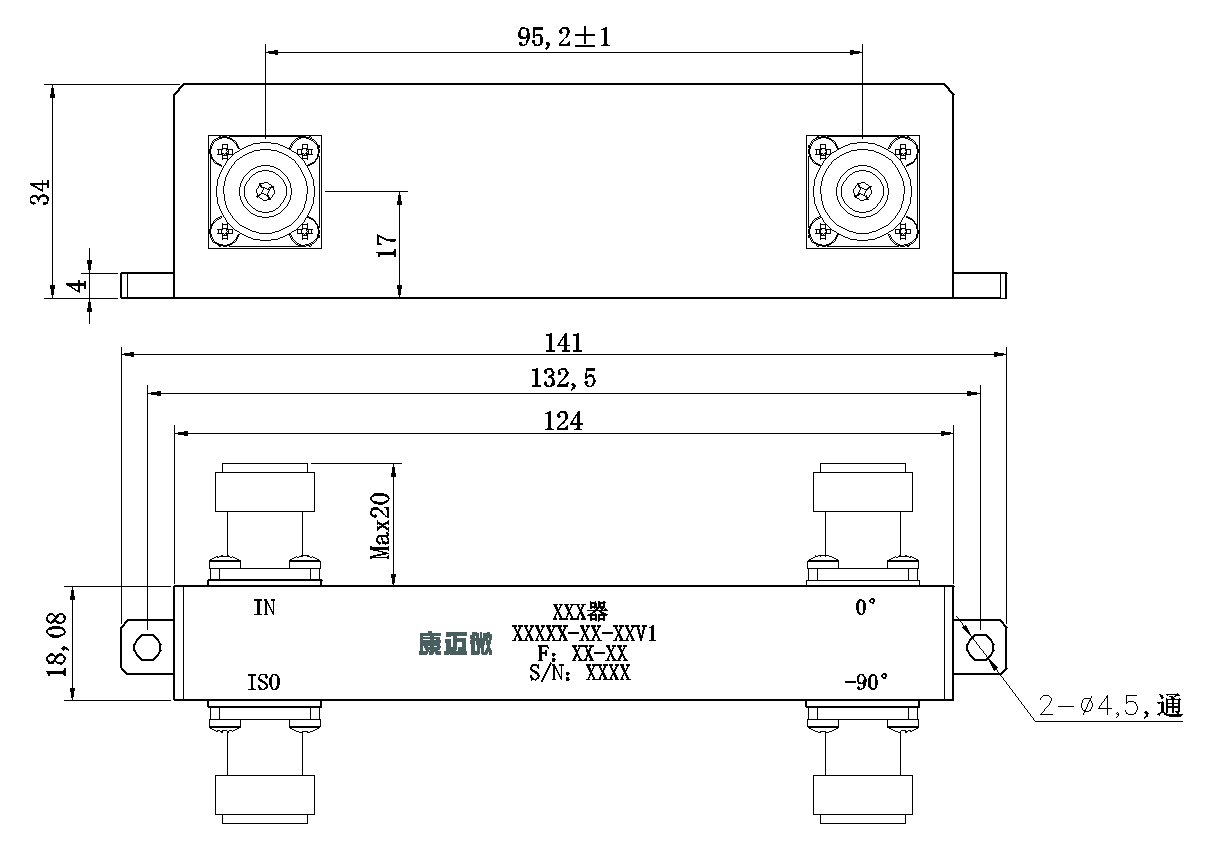

外形结构图（mm）

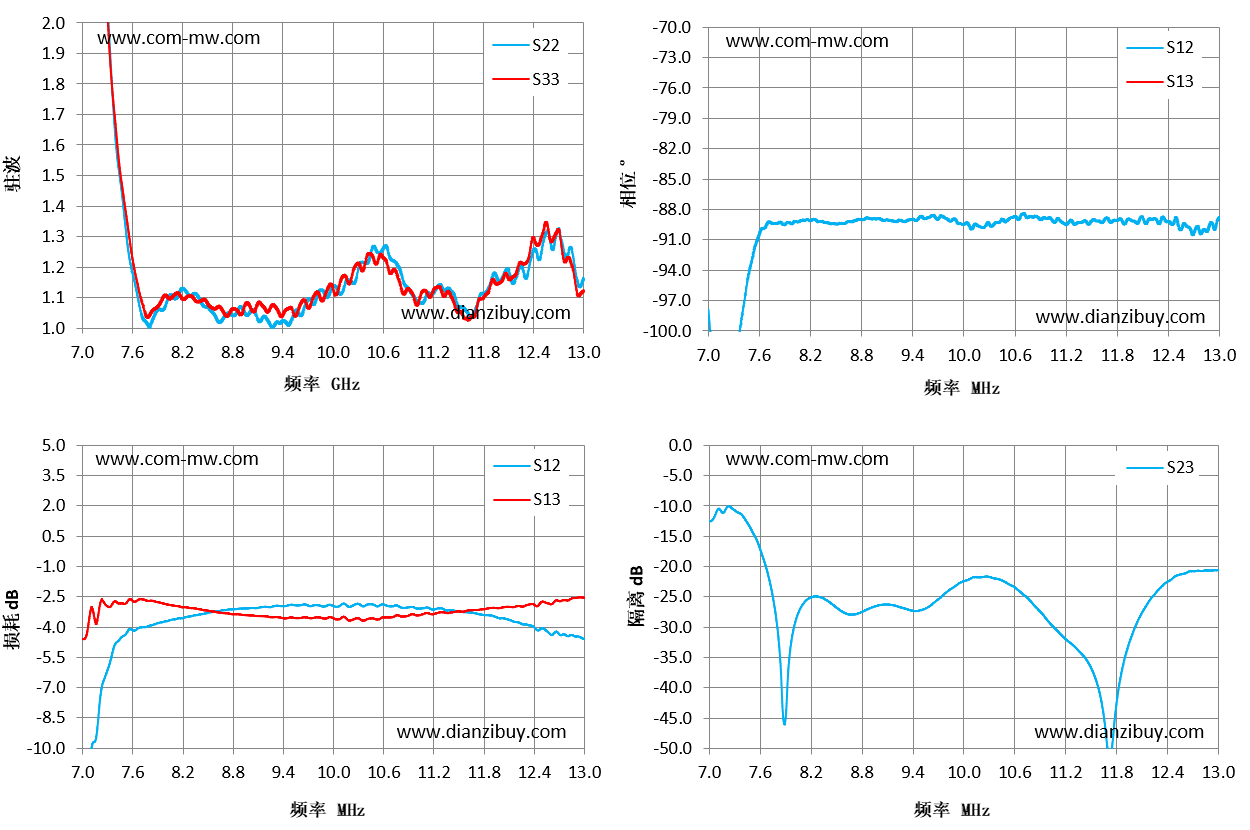

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
