产品
滤波器
通带频率811~831MHz, DC-801MHz≥55dB, 841-2000MHz≥55dB, L29
- ZBF6-C821-20-5437
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 811 | ~ | 831 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-801 | MHz≥ | 55 | dB | ||
| 带外抑制 | 841-2000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | L29-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -150dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S21 抑制 dB | S11 驻波 | S22 驻波 |
| 761 | -101.39 | -98.44 | 120.79 | 109.04 |
| 769 | -84.05 | -85.13 | 112.67 | 99.12 |
| 778 | -79.7 | -78.74 | 96.55 | 101.86 |
| 786 | -71.42 | -71.34 | 107.15 | 96.79 |
| 795 | -61.88 | -62.1 | 97.54 | 86.54 |
| 803 | -45.43 | -45.44 | 76.39 | 65.94 |
| 812 | -0.73 | -0.73 | 1.12 | 1.08 |
| 821 | -0.55 | -0.55 | 1.19 | 1.21 |
| 829 | -0.66 | -0.67 | 1.17 | 1.21 |
| 838 | -36.46 | -36.44 | 77.29 | 94.72 |
| 846 | -59.21 | -59.19 | 130.97 | 152.53 |
| 855 | -67.2 | -67.29 | 138.07 | 151.46 |
| 863 | -75.41 | -75.85 | 135.86 | 143.63 |
| 872 | -83.2 | -81.48 | 134.62 | 137.11 |
| 881 | -86.26 | -87.99 | 130.93 | 134.38 |

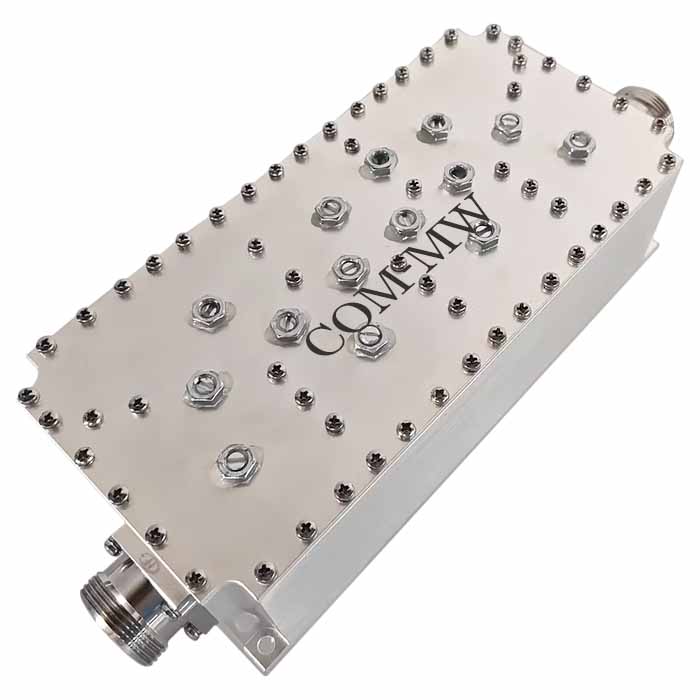

参考实物图
外形结构图（mm）

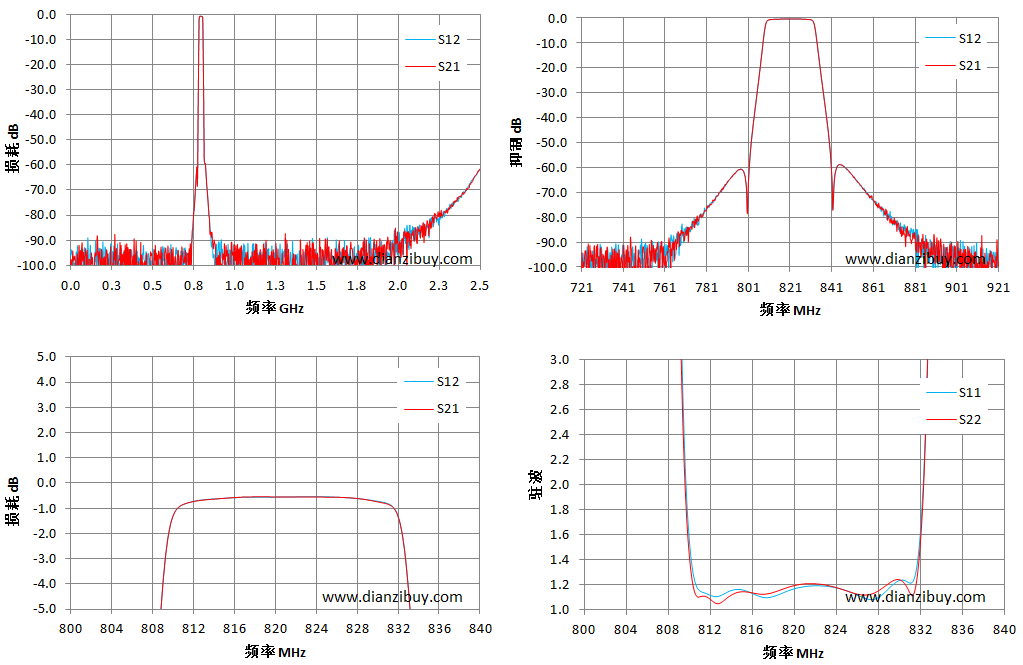

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
