滤波器
297~303MHz, 294~306MHz, 288~312MHz, 249~351MHz, 微带圆针
- ZBF3-L300-66-2123
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | 297 | ~ | 303 | MHz | ||
| 通带频率二 | 294 | ~ | 306 | MHz | ||
| 通带频率三 | 288 | ~ | 312 | MHz | ||
| 通带频率四 | 249 | ~ | 351 | MHz | ||
| 通带驻波 | 2.0 | |||||
| 通带损耗1 | 9 | dB | ||||
| 通带损耗2 | 5 | dB | ||||
| 通带损耗3 | 3.5 | dB | ||||
| 通带损耗4 | 2.5 | dB | ||||
| 通带一抑制度 | f0±6 | MHz≥ | 15 | dBc | ||
| 通带一抑制度 | f0±9 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | f0±18 | MHz≥ | 45 | dBc | ||
| 通带二抑制度 | f0±12 | MHz≥ | 20 | dBc | ||
| 通带三抑制度 | f0±36 | MHz≥ | 45 | dBc | ||
| 通带三抑制度 | f0±16.8 | MHz≥ | 20 | dBc | ||
| 通带四抑制度 | f0±140 | MHz≥ | 60 | dBc | ||
| 通带四抑制度 | f0±93 | MHz≥ | 45 | dBc | ||
| 通带四抑制度 | f0±70 | MHz≥ | 14 | dBc |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |
| 其它要求 | 通带一群时延波动：≤15ns（f0±2MHz） |
| 通带二群时延波动：≤3ns（f0±2MHz） | |
| 通带三群时延波动：≤1ns（f0±2MHz） | |
| 通带四群时延波动：≤8ns（93MHz带宽） | |
| 通带四群时延波动：≤6ns（82MHz带宽） | |
| 通带四群时延一致性：≤1ns（102MHz带宽）每5套一组 | |
| 通带一频率：-3dB≥6MHz | |
| 通带二频率：-3dB≥12MHz | |
| 通带三频率：-3dB≥24MHz | |
| 通带四频率：-1dB≥102MHz |

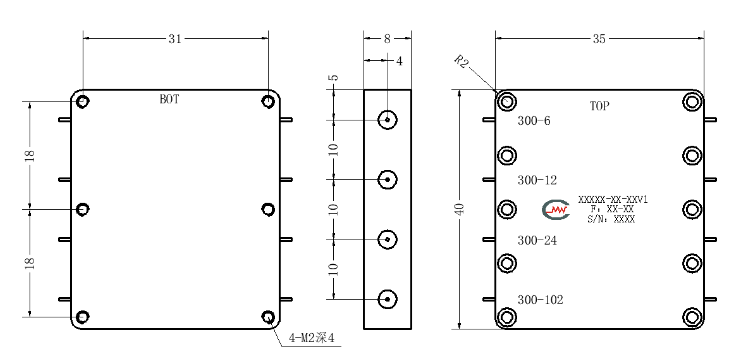

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
