开关
450~6000MHz,单刀四掷 ,吸收式,100ns,SMA
- DSW8-4R450-6000-1768
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 450 | ~ | 6000 | MHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.8 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB |
| 0.3 | 2.2 | 2.11 | -1.81 | -49.5 |
| 0.78 | 1.27 | 1.29 | -0.57 | -87.67 |
| 1.26 | 1.06 | 1.12 | -0.61 | -87.79 |
| 1.74 | 1.09 | 1.15 | -0.69 | -87.93 |
| 2.21 | 1.1 | 1.16 | -0.81 | -90.69 |
| 3.17 | 1.11 | 1.14 | -0.99 | -87.21 |
| 3.65 | 1.29 | 1.32 | -1.13 | -86.9 |
| 4.13 | 1.47 | 1.51 | -1.29 | -87.82 |
| 4.61 | 1.56 | 1.63 | -1.45 | -86.89 |
| 5.09 | 1.54 | 1.63 | -1.51 | -87.1 |
| 6.04 | 1.43 | 1.51 | -1.5 | -86.37 |
| 6.52 | 1.46 | 1.53 | -1.65 | -85.93 |
| 7 | 1.51 | 1.58 | -1.77 | -86.42 |

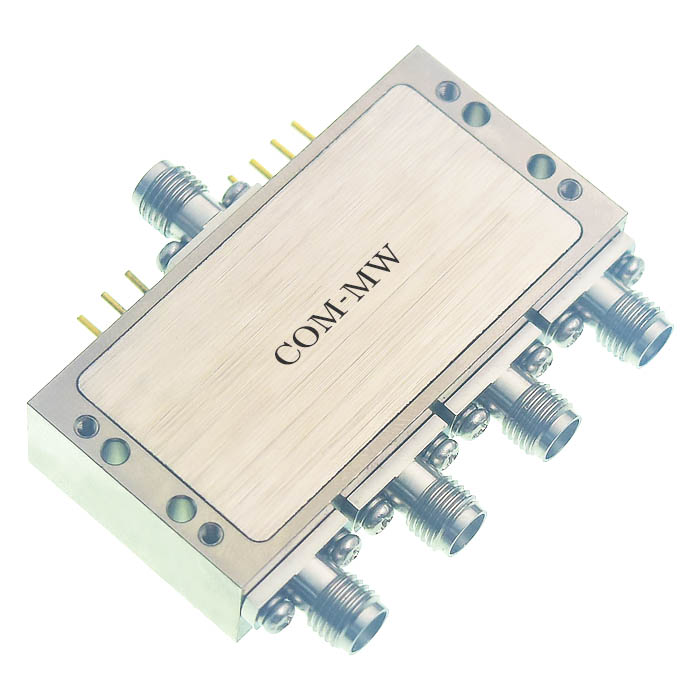

参考实物图
外形结构图（mm）

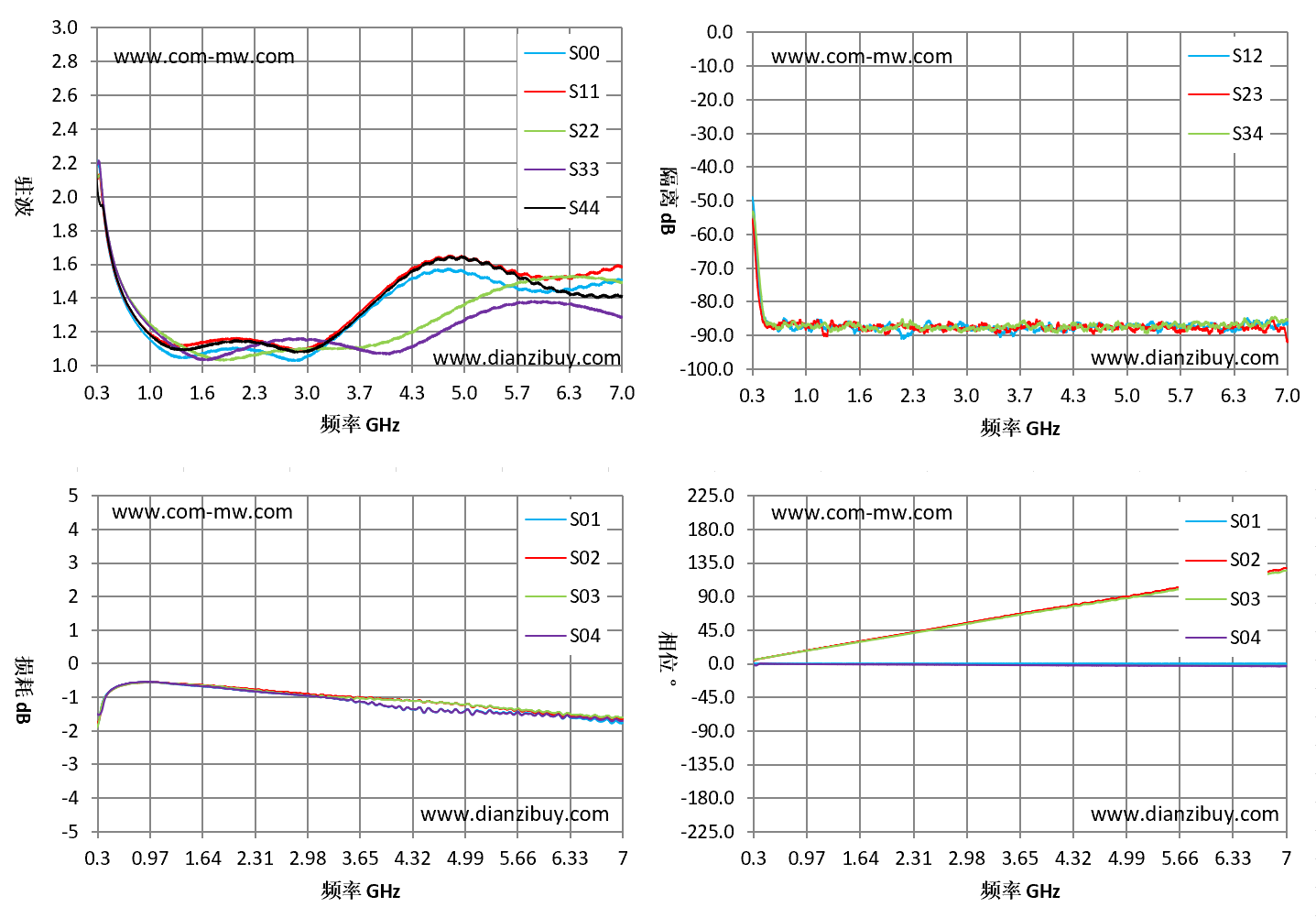

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
