产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 1000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 50 | dB | ||
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 300W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-8036 |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 |

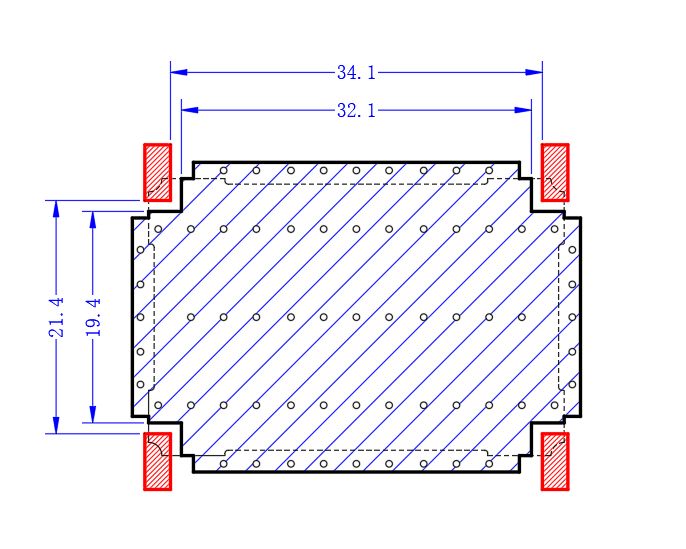

建议PCB布局图
典型测试数据
| 频率 MHz | S11 驻波 | S33 驻波 | S13 隔离 dB | S14 耦合 dB | S12 损耗 dB |
|---|---|---|---|---|---|
| 20 | 1 | 1 | -85.12 | -51 | -0.01 |
| 161 | 1.02 | 1.03 | -78.16 | -49.43 | -0.05 |
| 444 | 1.05 | 1.08 | -76.17 | -49.41 | -0.12 |
| 586 | 1.06 | 1.08 | -76.33 | -49.67 | -0.15 |
| 869 | 1.03 | 1.06 | -73.4 | -50.27 | -0.21 |
| 1010 | 1.01 | 1.09 | -71.54 | -50.44 | -0.23 |
| 1151 | 1.03 | 1.14 | -70.43 | -51 | -0.24 |
| 1434 | 1.06 | 1.15 | -67.14 | -53.8 | -0.23 |

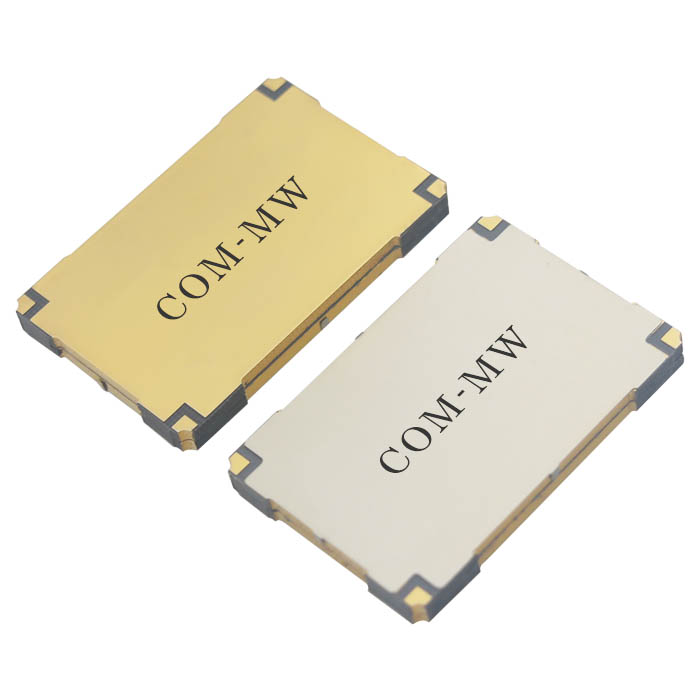

参考实物图

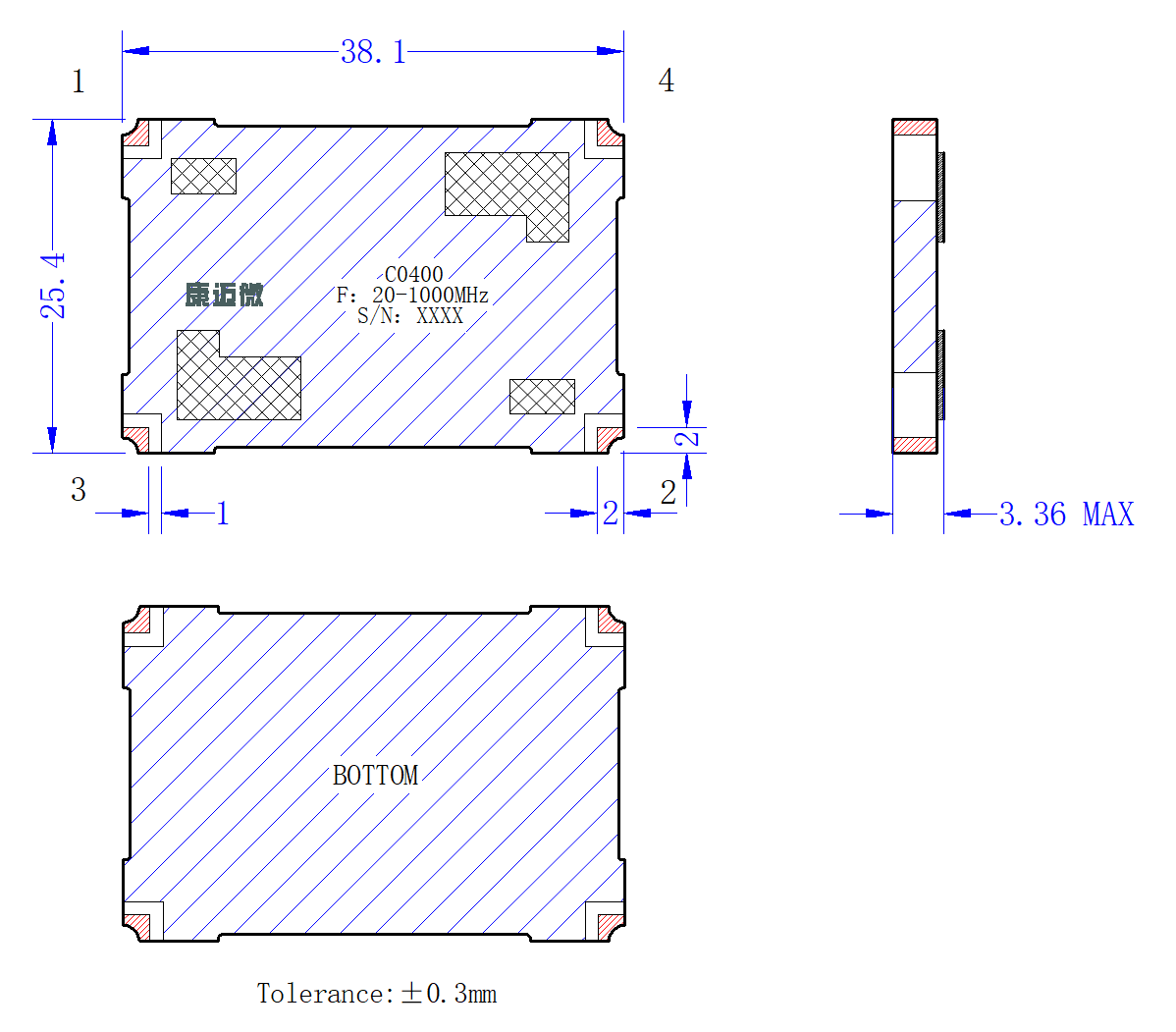

外形结构图（mm）

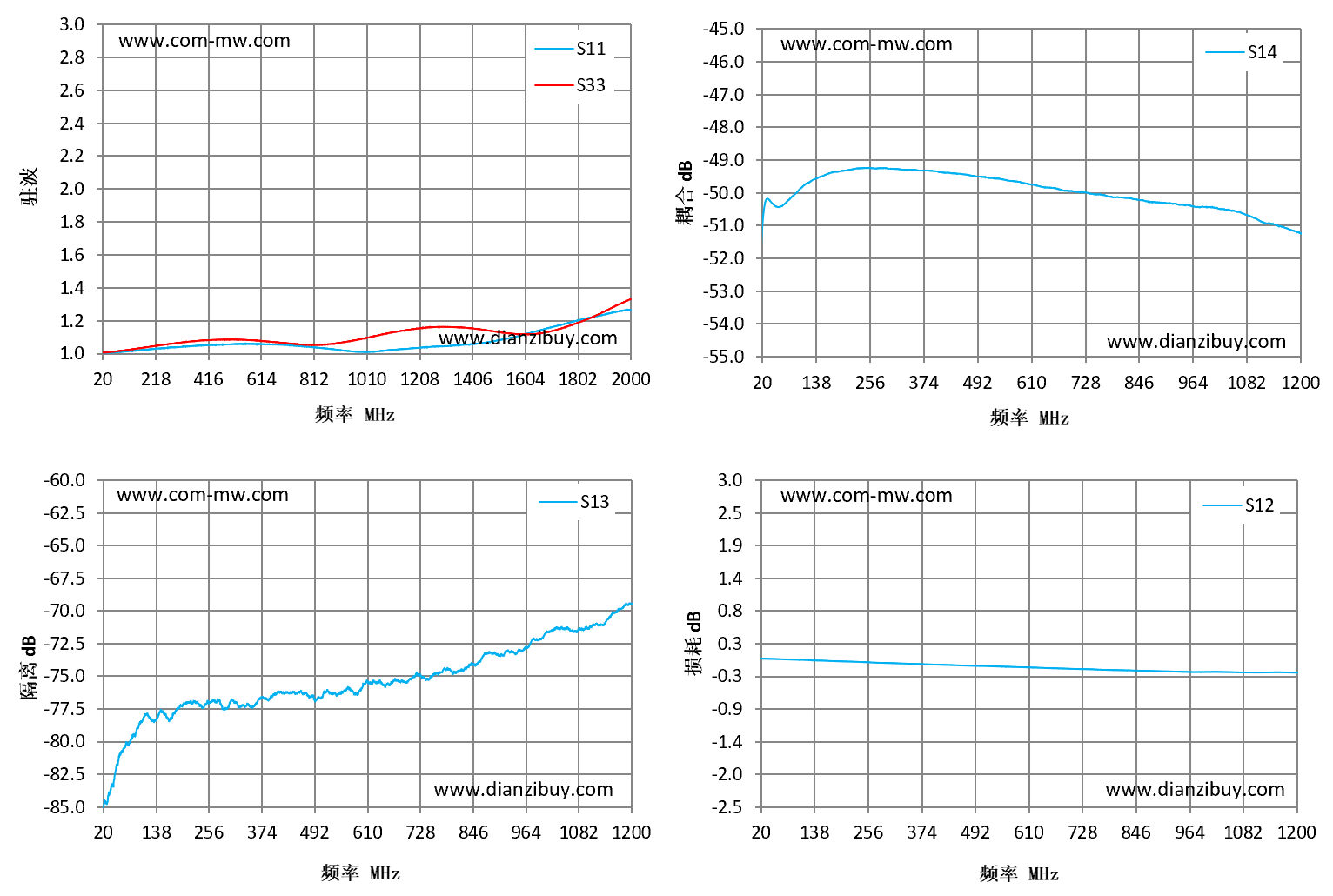

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
