产品
滤波器
通带频率 2190~2310MHz,DC-1.8GHz≥55dBc,2.7-9GHz≥55dBc,SMA
- ZBF15-L2250-120-1704
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2190 | ~ | 2310 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | 2190-2310 | MHz | 0.3 | dB | ||
| 带内波动 | 任意12 | MHz | 0.05 | dB | ||
| 带外抑制 | DC-1.8 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 2.7-9 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 冰灰色GY09 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1ns |
| 时延波动 | ≤0.5ns任意12MHz |
| 时延波动 | ≤0.3ns任意8.4MHz（带内峰峰值≤0.05ns） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

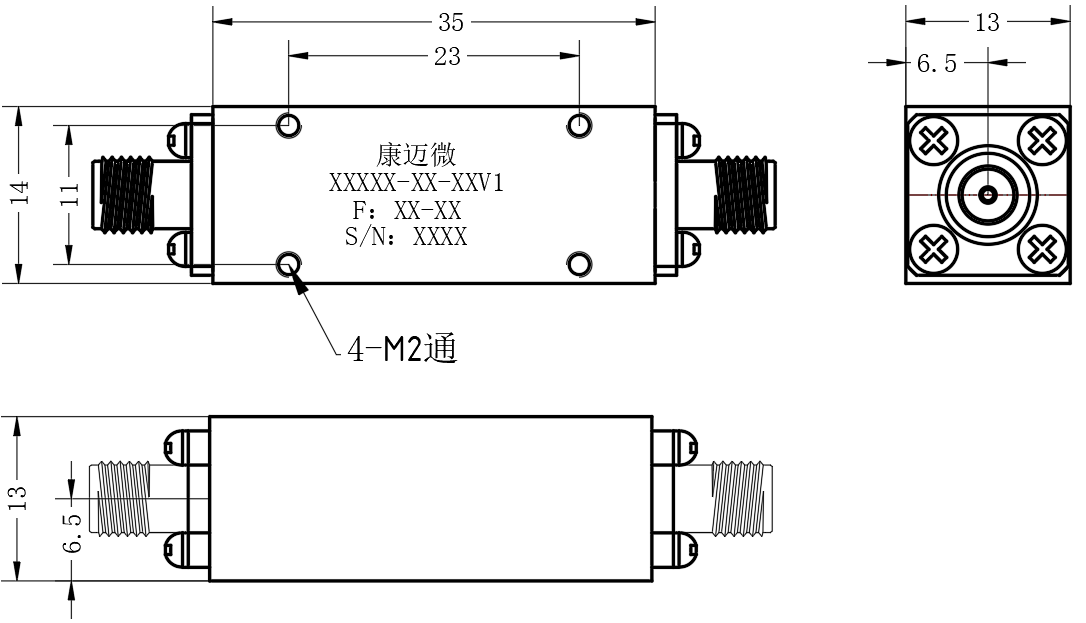

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
