滤波器
通带频率 0.5~12.5GHz,DC-350MHz≥50dBc,400MHz≥35dB,dB,表面贴装
- ZHPF15-L0.5-12.5G-2775
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.5 | ~ | 12.5 | GHz |
| 通带损耗 | 0.5-10.5 | GHz | 1.5 | dB | ||
| 通带损耗 | 10.5-12.5 | GHz | 4.0 | dB | ||
| 带外抑制 | DC-350 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 400 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 2.0 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

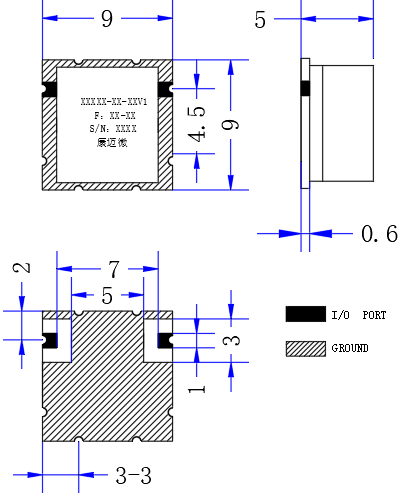

外形结构图（mm）

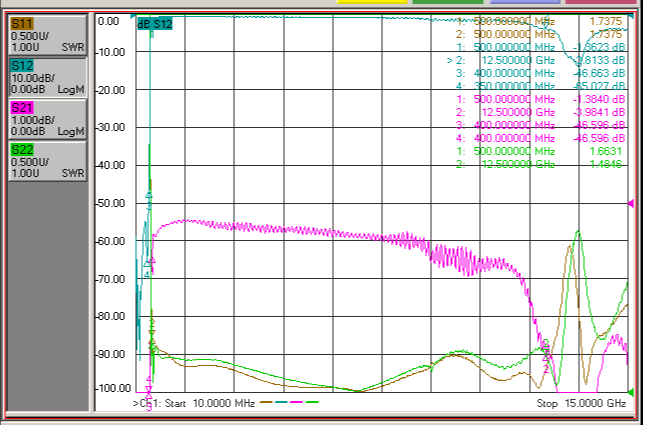

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
