滤波器
阻带频率5570~5610MHz, ≥40dB, 通带频率DC~5555MHz, 5625~7000MHz, N
- K6-5570-5610-15N40150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5570 | ~ | 5610 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5555 | MHz | |
| 通带频率 | 5625 | ~ | 7000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 抑制 dB |
|---|---|---|
| 5450 | 1.5 | -0.72 |
| 5550 | 1.3 | -1.07 |
| 5555 | 1.38 | -1.96 |
| 5560 | 1.84 | -6.38 |
| 5570 | 5.88 | -57 |
| 5600 | 5.84 | -58 |
| 5610 | 4.42 | -55 |
| 5620 | 2.41 | -7.38 |
| 5625 | 1.56 | -2.31 |
| 5650 | 1.38 | -1.08 |
| 5750 | 1.44 | -0.69 |
参考实物图

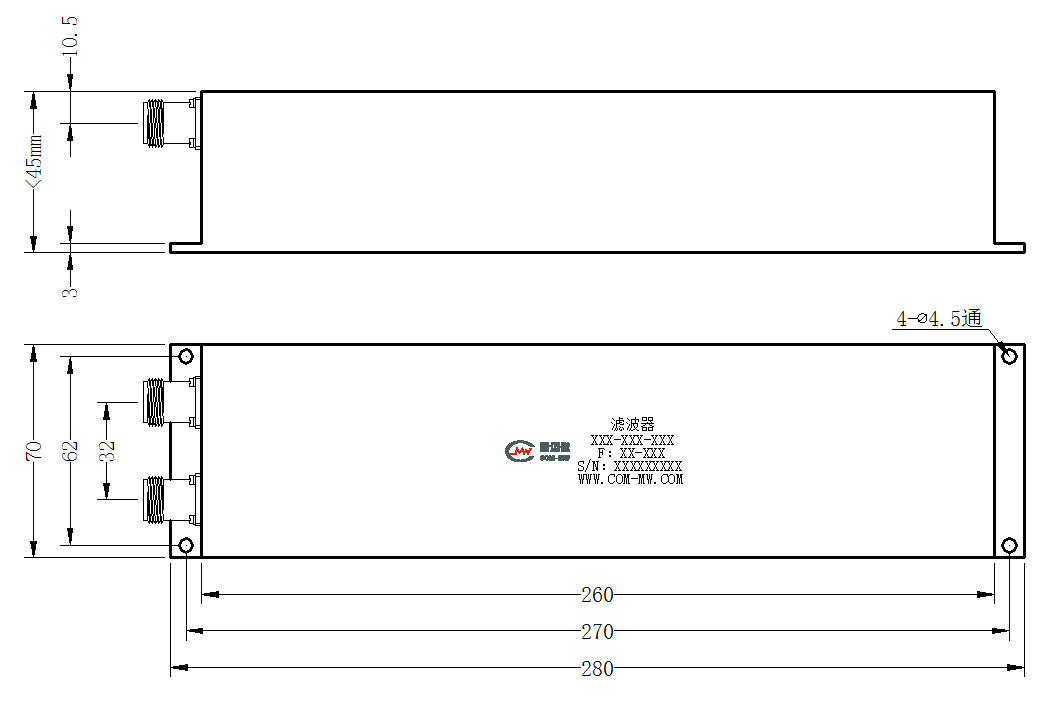

外形结构图（mm）

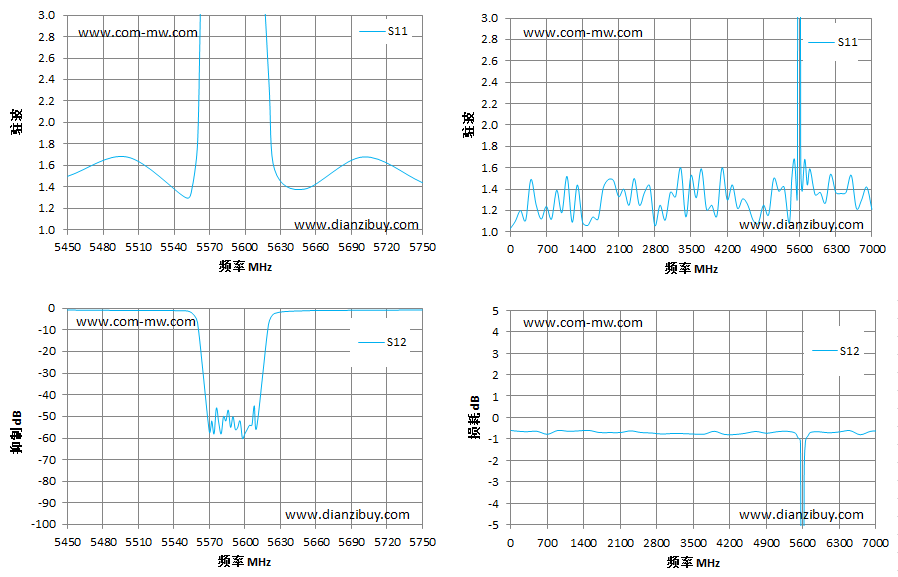

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
