产品
滤波器
通带频率2167~2333MHz, DC-1600MHz≥90dBc, 2485-4050MHz≥70dBc, SMA
- ZBF3-C2250-166-2392
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2167 | ~ | 2333 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1600 | MHz≥ | 90 | dBc | ||
| 带外抑制 | 2485-4050 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 4334-4666 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 2150 | MHz≥ | 3 | dBc | ||
| 带外抑制 | 2350 | MHz≥ | 3 | dBc | ||
| 通带驻波 | / | / | 1.35 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 低气压：1帕 产品有气密要求，盖板激光封焊 极限温度下损耗：≤1.3dB 极限温度下驻波：≤1.5 |
功能示意图

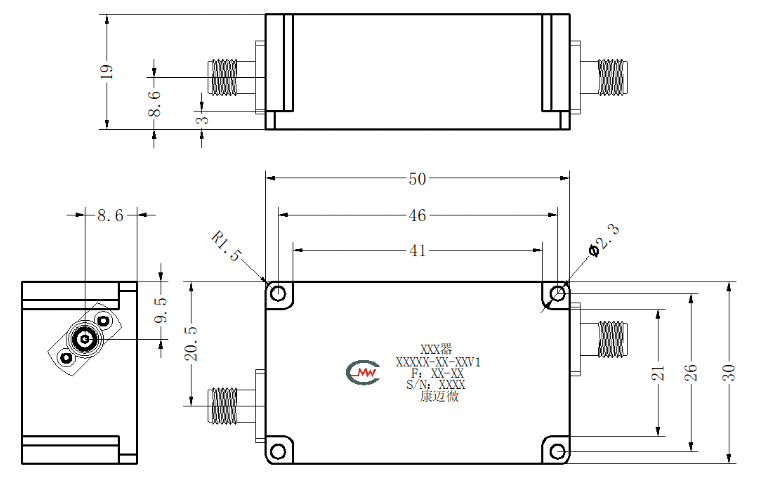

外形结构图（mm）

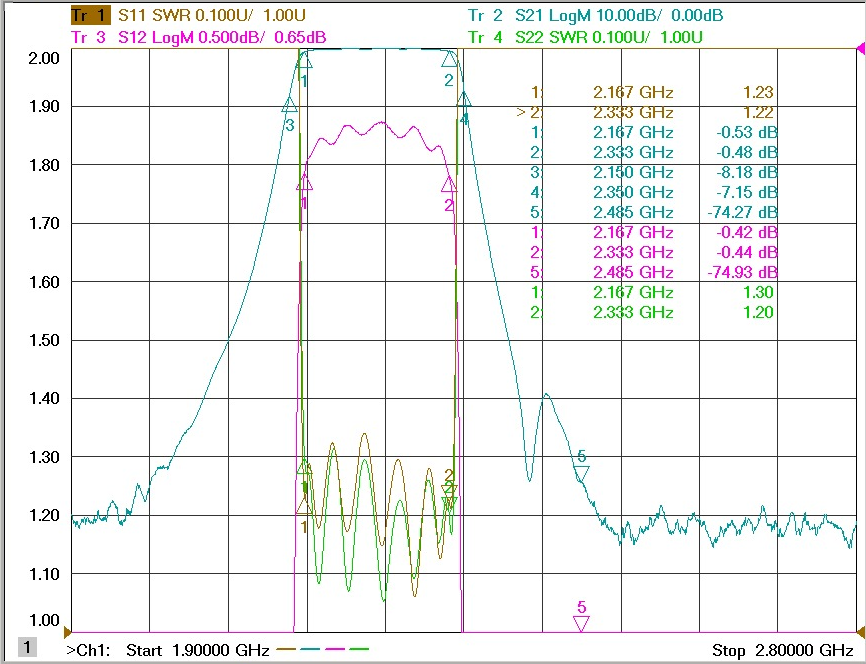

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
