滤波器
通带频率1190~1210MHz, DC-1.1GHz≥40dBc, 1.3-3GHz≥40dBc, SMA
- ZBF13-L1200-20-1538
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1190 | ~ | 1210 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1.1 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 1.3-3 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1100 | 96.55 | 91.44 | -46.09 | -46.09 | 1.61 |
| 1114 | 56.92 | 57.63 | -39.37 | -39.37 | 2.55 |
| 1129 | 30.33 | 35.24 | -31.39 | -31.39 | 4.44 |
| 1143 | 14.04 | 17.13 | -22.34 | -22.34 | 7.75 |
| 1157 | 4.03 | 5.33 | -10.62 | -10.62 | 16.37 |
| 1171 | 1.17 | 1.51 | -4.04 | -4.04 | 19.14 |
| 1186 | 1.15 | 1.13 | -3.06 | -3.06 | 15.25 |
| 1200 | 1.25 | 1.12 | -2.95 | -2.95 | 14.39 |
| 1214 | 1.34 | 1.28 | -3.23 | -3.23 | 14.76 |
| 1229 | 1.64 | 1.82 | -4.4 | -4.4 | 16.69 |
| 1243 | 3.15 | 1.58 | -7.37 | -7.37 | 20.45 |
| 1257 | 9.4 | 5.1 | -17.93 | -17.93 | 12.59 |
| 1271 | 19.25 | 12.95 | -29.97 | -29.97 | 5.39 |
| 1286 | 32.03 | 24.26 | -39.76 | -39.76 | 2.01 |
| 1300 | 46.96 | 36.7 | -47.46 | -47.46 | 1.52 |

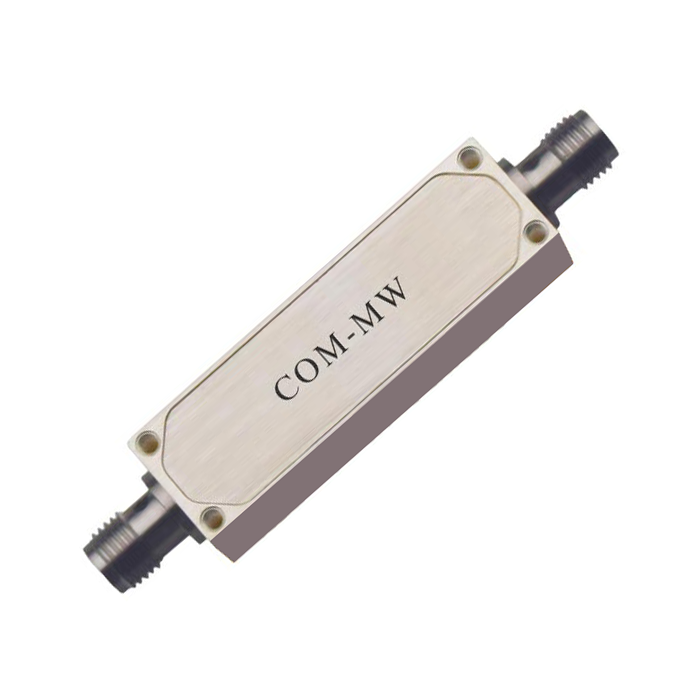

参考实物图
外形结构图（mm）

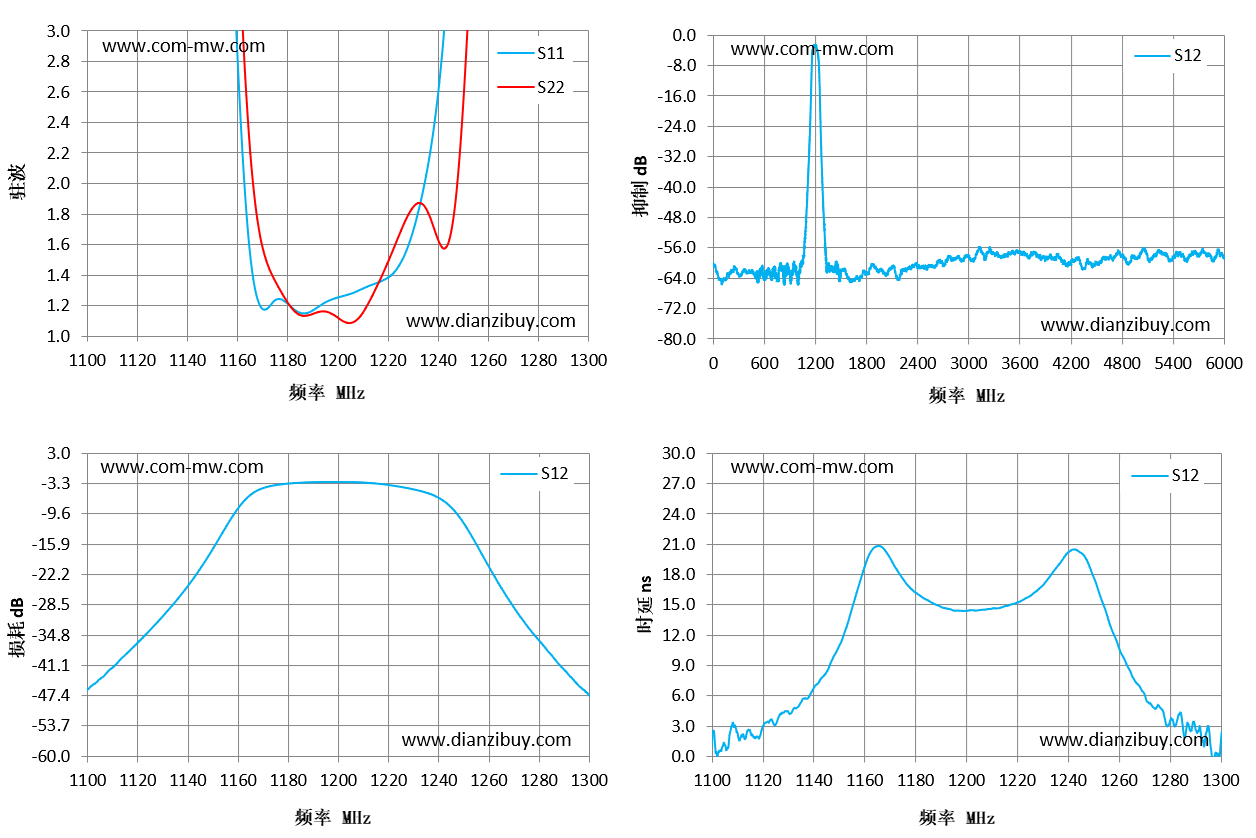

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
