滤波器
阻带频率2300~2370MHz, ≥50dB, 通带频率DC~2290MHz, 2380~4000MHz, N
- K6-2300-2370-10N50150-002
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2300 | ~ | 2370 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2290 | MHz | |
| 通带频率 | 2380 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2250 | -0.43 | 1.17 |
| 2280 | -0.78 | 1.37 |
| 2285 | -0.92 | 1.39 |
| 2290 | -2.27 | 1.37 |
| 2295 | -28.75 | 33.45 |
| 2300 | -73.46 | 41.12 |
| 2320 | -75.07 | 41.82 |
| 2340 | -58.02 | 43.19 |
| 2360 | -57.03 | 39.55 |
| 2370 | -62.65 | 41.67 |
| 2375 | -26.61 | 28.78 |
| 2380 | -2.41 | 1.41 |
| 2385 | -1.03 | 1.39 |
| 2390 | -0.75 | 1.44 |
| 2450 | -0.51 | 1.55 |

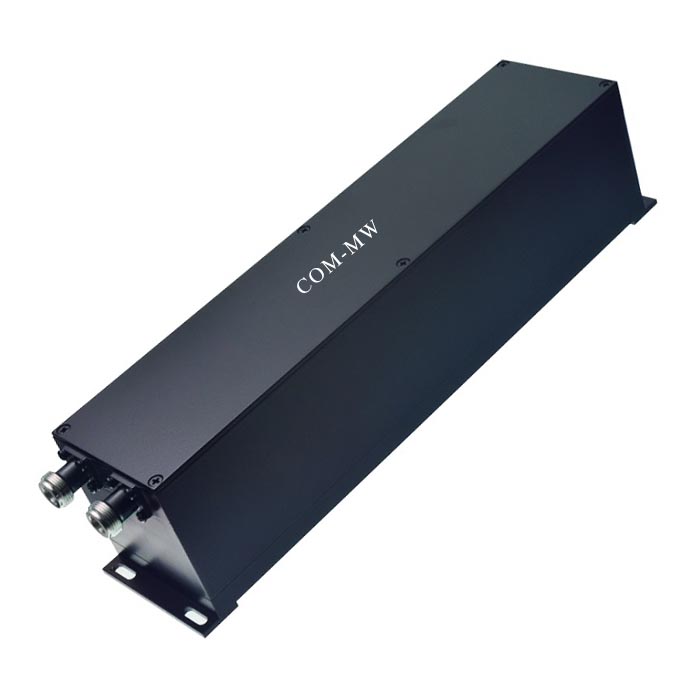

参考实物图

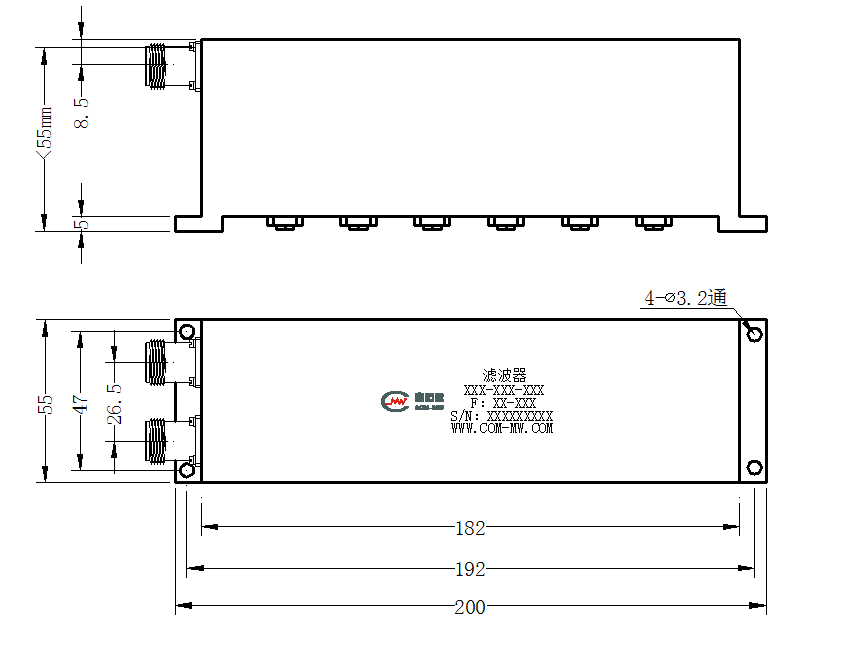

外形结构图（mm）

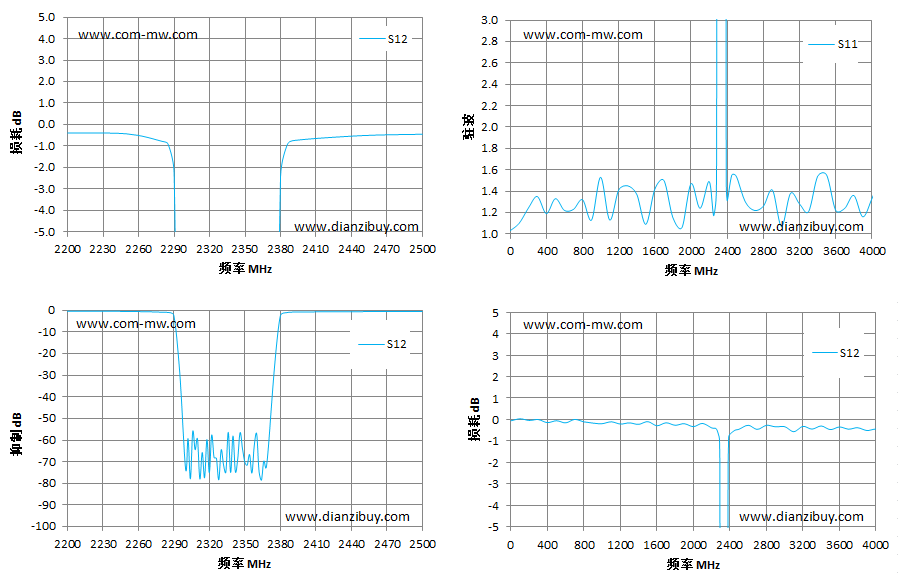

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
